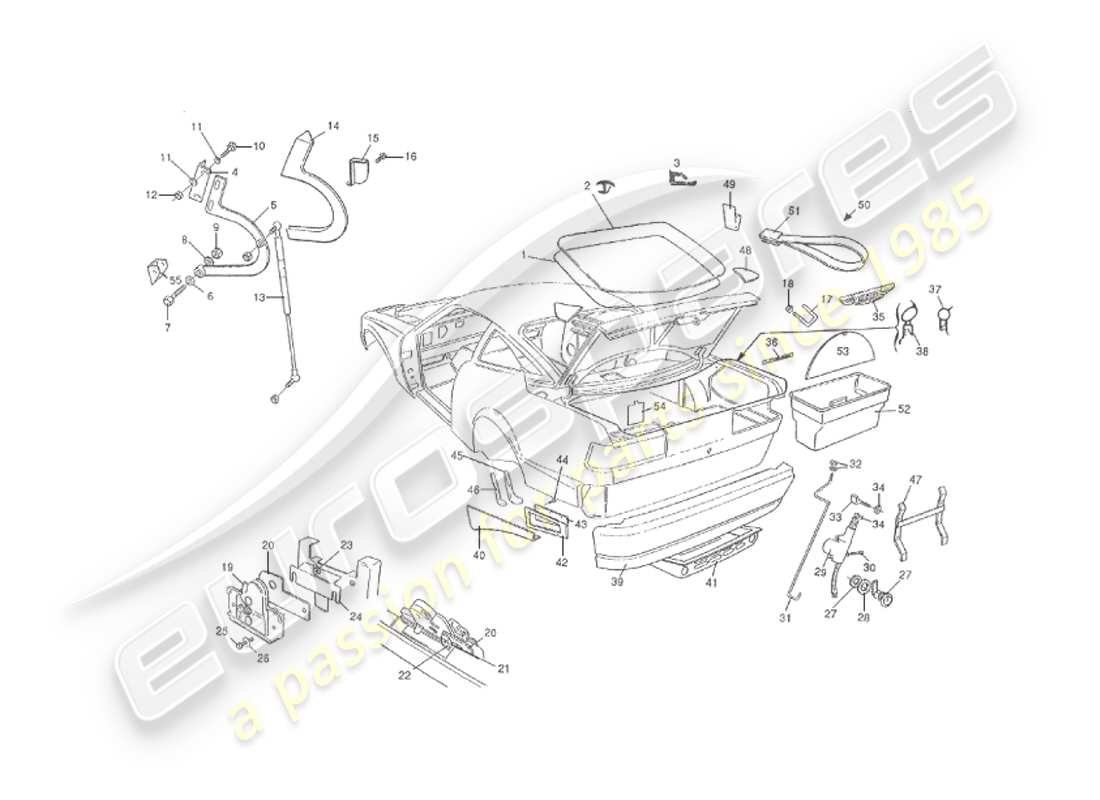

7.7A - Karosserie, Hinten
Aston Martin V8 Virage (1999) Body, Rear Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 76-50257
HECKSCHEIBE, BEHEIZT, TÖNUNG
aus £1.854,22
aus £1.854,22
# 1
MPN: 76-60001
HINTERER BILDSCHIRM
VOLANTE
aus £1.686,41
aus £1.686,41
# 2
MPN: 77-52031
Heckscheibendichtung außen, T-Abschnitt
aus £18,25
aus £18,25
# 3
MPN: 77-52036
HECKSCHEIBENDICHTUNG INNEN
aus £14,69
aus £14,69
# -
-
KLEBSTOFF, GUMMIBEFESTIGUNG
# -
-
GRUNDIERUNG, GUMMIBEFESTIGUNG
# 4
MPN: 67-52742
WINKELHALTER, GEHÄUSEDECKEL-SCHWENKARM, RECHTS
aus £58,68
aus £58,68
# 4
MPN: 67-52743
WINKELHALTER, GEHÄUSEDECKEL-SCHWENKARM, LINKS
aus £58,68
aus £58,68
# -
-
Scheibe, FEDER, M8
Winkelhalterungen zum Rahmen des Kofferraumdeckels
# -
-
Scheibe, EINFACH M8
Winkelhalterungen zum Rahmen des Kofferraumdeckels
# -
-
NUSS, EINFACH, M8
Winkelhalterungen zum Rahmen des Kofferraumdeckels
# 5
MPN: 67-51430
Dreharm, Kofferraumdeckel, rechts
aus £41,80
aus £41,80
# 5
MPN: 67-51431
Dreharm, Kofferraumdeckel, links
aus £41,80
aus £41,80
# 6
MPN: 67-51435
PIVOT-BUCHSE
aus £6,32
aus £6,32
# 7
MPN: 67-51434
SCHULTERBOLZEN
aus £15,12
aus £15,12
# 8
MPN: 692057
Scheibe, EINFACH M8
aus £0,47
aus £0,47
# 9
MPN: 692135
NUT, NYLOC M8
aus £0,94
aus £0,94
# 10
MPN: 692087
SCHRAUBE, M8 X 20
Schwenkarme zu den Halterungen des Kofferraumdeckels
# 11
MPN: 692057
Scheibe, EINFACH M8
Schwenkarme zu den Halterungen des Kofferraumdeckels
aus £0,47
aus £0,47
# 12
MPN: 692135
NUT, NYLOC M8
Schwenkarme zu den Halterungen des Kofferraumdeckels
aus £0,94
aus £0,94
# 13
MPN: 67-51439
GASSTRÜTTE
aus £91,10
aus £91,10
# -
-
FAHRGESTELLHALTERUNG, GASSTRÜTTE, RECHTS
# -
-
FAHRGESTELLHALTERUNG, GASSTRÜTTE, LINKS
# 14
MPN: 83-52738
ABDECKUNG, SCHWENKARM, RECHTS
Unbeschnitten
aus £20,62
aus £20,62
# 14
MPN: 83-52739
ABDECKUNG, SCHWENKARM, LINKS
Unbeschnitten
aus £20,62
aus £20,62
# -
-
SCHRAUBE, 2BA X 5/8
Abdeckungen für Schwenkarme
# -
-
Scheibe, NR.8
Abdeckungen für Schwenkarme
# 15
MPN: 83-52740
ABDECKUNG, GASSTRÜTTE, RECHTS
Unbeschnitten
aus £11,47
aus £11,47
# 15
MPN: 83-52741
ABDECKUNG, GASSTRÜTTE, LINKS
Unbeschnitten
aus £11,47
aus £11,47
# 16
MPN: 694686
SCHRAUBE, M5 X 35
Abdeckungen für Schwenkarmabdeckungen
# -
-
Scheibe, EINFACH, M5
Abdeckungen für Schwenkarmabdeckungen
# -
-
ABSTANDSHALTER
Abdeckungen für Schwenkarmabdeckungen
# -
-
NUT, NYLOC M5
Abdeckungen für Schwenkarmabdeckungen
# 17
MPN: 67-52444
SCHLIEßSTÜCK, KOFFERRAUMDECKELSCHLOSS
aus £22,00
aus £22,00
# 18
MPN: 692077
NUSS, EINFACH M8
Schließblech zum Kofferraumdeckel
# 19
MPN: 80-51964
KOFFERRAUMDECKELVERRIEGELUNG
aus £77,35
aus £77,35
# 20
MPN: 61-22092
SICHERHEITSPLATTE, KOFFERRAUMDECKELVERRIEGELUNG
aus £10,31
aus £10,31
# 21
MPN: 37-23828
MIKROSCHALTER
aus £18,08
aus £18,08
# 22
MPN: 693773
SCHRAUBE, 8BA X 1/2, MIKROSCHALTER AN SICHERHEITSPLATTE
Frühe Autos
aus £0,47
aus £0,47
# -
-
Loctite', Mikroschalter zur Sicherheitsplatte
Frühe Autos
# 23
MPN: 37-15429
SCHALTER, KOFFERRAUMLICHT
Spätere Autos
aus £95,94
aus £95,94
# 24
MPN: 37-54802
SCHALTERHALTERUNG
aus £6,16
aus £6,16
# 25
MPN: 692005
SCHRAUBE, M5 X 16, KOFFERRAUMVERRIEGELUNG, PLATTE UND SW-HALTERUNG AN FAHRGESTELL
aus £0,47
aus £0,47
# 26
MPN: 692045
Scheibe, Feder, M5 Kofferraumverschluss, Platte und SW-Halterung an Fahrgestell
aus £0,47
aus £0,47
# 27
MPN: 67-23509
Kofferraumschloss und Schlüssel
aus £185,44
aus £185,44
# 28
MPN: 61-20897
Scheibe, KOFFERRAUMSCHLOSSHALTERUNG
aus £3,82
aus £3,82
# 29
MPN: 37-52023
MOTOR, BOOT SPERREN/ENTRIEGELN
aus £157,37
aus £157,37
# 30
MPN: 694173
SCHRAUBE, M4 X 35
Motoranbau
aus £0,47
aus £0,47
# 31
MPN: 80-51449
ANTRIEBSSTANGE
Kofferraumschloss zum Verriegeln
aus £68,75
aus £68,75
# 32
MPN: 691579
MUTTER, M4 MESSING
Stange zum Einrasten
aus £0,47
aus £0,47
# 33
MPN: 80-51448
ANTRIEBSSTANGE, MOTOR
aus £22,27
aus £22,27
# 34
MPN: 692074
Nuss, M4
Stange zum Motor
aus £0,47
aus £0,47
# 35
MPN: 78-19336
Kofferraumdeckel-Emblem, Aston Martin
aus £172,90
aus £172,90
# -
-
FIXER, 3/16
Plakette am Kofferraumdeckel
# -
-
KLEBSTOFF
Plakette am Kofferraumdeckel
# -
-
Nuss, 2BA
Plakette am Kofferraumdeckel – Spätere Fahrzeuge
# 36
MPN: 78-52437
Kofferraumdeckelabzeichen, VIRAGE
aus £114,09
aus £114,09
# -
-
FIXER
Plakette am Kofferraumdeckel
# -
-
KLEBSTOFF
# 37
MPN: 698098
DICHTUNG DER KOFFERRAUMÖFFNUNG
# 38
MPN: 695781
DICHTUNG DER KOFFERRAUMÖFFNUNG
Alternative
aus £22,31
aus £22,31
# 39
MPN: 72-52878
Hintere Stoßstange
# 39
MPN: 72-55428
Hintere Stoßstange
Ab September 1991
aus £1.917,86
aus £1.917,86
# -
-
SCHRAUBE, M8 X 35, HINTERE STOSSFÄNGERBEFESTIGUNG
Frühe Autos
# -
-
Scheibe, EINFACH, M8 HECKSTOßSTANGE BEFESTIGEN
8 wurde bei späteren Fahrzeugen verwendet
# -
-
Scheibe, FEDER M8 HINTERE STOSSSTANGE BEFESTIGEN
# -
-
Scheibe, EINFACH M6 HECKSTOßSTANGE BEFESTIGEN
2 wurde bei späteren Fahrzeugen verwendet
# -
-
MUTTER, NYLOC M6 HECKSTOßSTANGE BEFESTIGEN
2 wurde bei späteren Fahrzeugen verwendet
# -
-
SCHRAUBE, M8 X 50 HINTERE STOSSFÄNGERBEFESTIGUNG
Spätere Autos
# -
-
DISTANZSTÜCK, 12 MM DICKE HECKSTOßSTANGE BEFESTIGEN
Spätere Autos
# -
-
HINTERER TEIL, GFK, RECHTS
# 40
MPN: 78-51217
HINTERER TEIL, GFK, LINKS
aus £212,00
aus £212,00
# 41
MPN: 78-51233
MITTELTEIL, GFK
aus £663,25
aus £663,25
# 41
MPN: 78-62532
MITTELTEIL, GFK
VOLANTE
aus £322,19
aus £322,19
# -
-
SCHRAUBE, NR. 10 X 3/4
# 42
MPN: 78-55318
VERSCHLUSSBLECH, RECHTS
aus £4,55
aus £4,55
# 42
MPN: 78-55319
VERSCHLUSSBLECH, LINKS
aus £7,56
aus £7,56
# 43
MPN: 78-53388
ZUGRIFFSKLAPPE
aus £13,37
aus £13,37
# -
-
DICHTUNGSBAND
# 44
MPN: 692228
SCHRAUBE, M4 X 10
Zugangsklappen zu den Verschlussplatten
aus £0,47
aus £0,47
# -
-
Scheibe, RÜTTERFEST, M4
Zugangsklappen zu den Verschlussplatten
# -
-
Scheibe, EINFACH, M4
Zugangsklappen zu den Verschlussplatten
# -
-
SCHRAUBE, NR.6 X 1/2
Verschlussplatten anbringen
# -
-
POP-NIET, 1/8
Verschlussplatten anbringen
# 45
MPN: 78-55304
KLEINER SCHMUTZFÄNGER, HINTERER RADkasten
Schweizer Autos
aus £87,89
aus £87,89
# 46
MPN: 78-55305
UNTERSTÜTZUNGSSTREIFEN
Schweizer Autos
aus £7,99
aus £7,99
# -
-
POP-NIET, 1/8
Schweizer Autos
# -
-
Scheibe, EINFACH, CHROM, NR.6
Schweizer Autos
# 47
MPN: 78-55135
HALTERUNG, HINTEN KENNZEICHENHALTER
USA, Kanada und Mitte. Ostautos
aus £16,79
aus £16,79
# -
-
Nietmutter, Halterung M5 am Kofferraumdeckel
USA, Kanada und Mitte. Ostautos
# -
-
SCHRAUBE, M5 X 10 HALTERUNG AN KOFFERRAUMDECKEL
USA, Kanada und Mitte. Ostautos
# -
-
SCHRAUBE, M5 X 16 HALTERUNG AN KOFFERRAUMDECKEL (VOLANTE)
USA, Kanada und Mitte. Ostautos
# -
-
SCHRAUBE, M5 X 10 NUMMERNSCHILD BEFESTIGEN
# 48
-
KRAFTSTOFFEINFÜLLKLAPPE
Siehe Abschnitt 7.7B
# 49
MPN: 83-18564
KLEIDERHAKEN
Unbeschnitten
aus £2,05
aus £2,05
# -
-
VERSTÄRKUNGSPLATTE, KLEIDERHAKEN
# -
-
SCHRAUBE, NR.8 X 1/2
# 50
MPN: 83-52162
Haltegriff innen hinten, getrimmt, rechts
Bitte geben Sie die gewünschte Zierfarbe an
aus £87,75
aus £87,75
# 50
MPN: 83-52163
Haltegriff innen hinten, getrimmt, links
Bitte geben Sie die gewünschte Zierfarbe an
aus £118,08
aus £118,08
# 51
MPN: 83-52164
Haltegriffkörper, rechts
aus £36,98
aus £36,98
# 51
MPN: 83-52165
Haltegriffkörper, links
aus £37,98
aus £37,98
# -
-
SCHRAUBE, M6 X 16, SENKKOPF
Haltegriff am Körper festhalten
# 52
MPN: 80-51946
MONTAGE VON RESERVERADFACH UND MONTAGEHALTERUNGEN
aus £328,91
aus £328,91
# -
-
SPIRE CLIP, NR.6
Fach zum Kofferraumboden
# -
-
SCHRAUBE, NR.8 X 1/2
Fach zum Kofferraumboden
# -
-
VERSIEGELUNG
# -
-
TABLETT RESERVERAD
VOLANTE
# -
-
SCHAUMSTOFF-RESERVERAD
VOLANTE
# -
-
KLEMMPLATTE
VOLANTE
# -
-
NUT M5
VOLANTE
# 53
MPN: 83-53147
RESERVERAD-ABDECKUNG, BESCHNITTEN
Bitte geben Sie die gewünschte Zierfarbe an
# 53
MPN: 83-52414
RESERVERAD-ABDECKUNG, UNBESCHNITTEN
aus £75,19
aus £75,19
# 54
MPN: 83-53154
Klappenbaugruppe, Erste-Hilfe-Set, beschnitten
Bitte geben Sie die gewünschte Zierfarbe an
# -
-
SCHLIEßPLATTE
# -
-
SCHRAUBE, M3 X 6
Schließblech zur Klappe
# -
-
SCHRAUBE, M4 X 12
Klappenscharnier an der Rückwand
# -
-
Scheibe, EINFACH M4
Klappenscharnier an der Rückwand
# -
-
Nuss, M4
Klappenscharnier an der Rückwand
# -
-
RÜCKSEITE, BEENDET
Bitte geben Sie die gewünschte Zierfarbe an
# -
-
RÜCKSEITE, UNBESCHNEIDET
# -
-
DAUENSCHRAUBE, M6
# -
-
Scheibe
# -
-
MAGNET, ERSTE-HILFE-KLAPPE-HALTERUNG
# -
-
ERSTE-HILFE-KASTEN
# 55
MPN: 22-51038
FAHRGESTELLHALTERUNG, SCHWENKARM, RECHTS
# 55
MPN: 22-51039
FAHRGESTELLHALTERUNG, SCHWENKARM, LINKS
# -
-
ABDECKUNG, MUTTER, SCHWARZER KUNSTSTOFF, M8
VOLANTE
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (1999) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (1999) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (1999) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (1999) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (1999) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (1999) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (1999) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (1999) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFF, EMISSIONSKONTROLLE, ABGAS TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (1999) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (1999) TROQUE-KONVERTER, AUF UNGEFÄHRE FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. VIN 60043TO CA. VIN 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, VOLANTE, CA. VN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, GETRIEBEGESTÄNGE, VOLANTE, UNGEFÄHRE FAHRGESTELLNUMMER 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (1999) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (1999) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELL-AUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (1999) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (1999) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (1999) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
