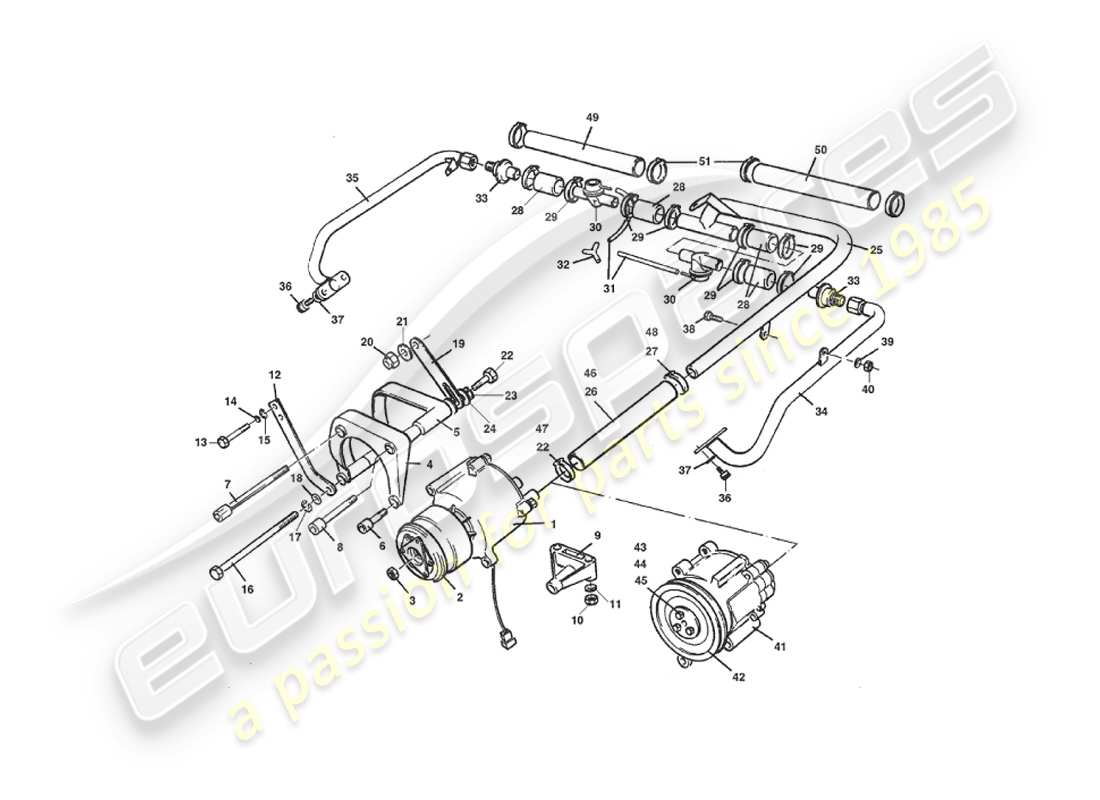

2.3 - Sekundärluft-Injektionssystem
Aston Martin V8 Virage (2000) Secondary Air Injection System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 07-26472
LUFTPUMPE
Motor mit bleifreiem Kraftstoff
aus £673,55
aus £673,55
# 2
MPN: 07-26471
Kupplung
Motor mit bleifreiem Kraftstoff
aus £449,92
aus £449,92
# 3
MPN: 692232
SICHERUNGSMUTTER, M14, DÜNN
Motor mit bleifreiem Kraftstoff
aus £2,28
aus £2,28
# -
-
LOCTITE, NUTLOCK 242, BLAU
Motor mit bleifreiem Kraftstoff
# 4
MPN: 07-26460
GEHÄUSE AUSSEN, LUFTPUMPE
aus £228,86
aus £228,86
# 5
MPN: 07-26462
GEHÄUSEBAUGRUPPE INNEN, LUFTPUMPE
aus £111,15
aus £111,15
# 6
MPN: 693782
KAPPENSCHRAUBE, M8 X 20
aus £0,57
aus £0,57
# 7
MPN: 694261
KAPPENSCHRAUBE, M8 X 100
aus £2,67
aus £2,67
# 8
MPN: 694480
KAPPENSCHRAUBE, M8 X 70
aus £0,92
aus £0,92
# 9
MPN: 07-26223
Montagehalterung für Luftpumpe
aus £95,43
aus £95,43
# 10
MPN: 123115
NUT, NYLOC, 5/16 UNF
Montagehalterung am Zylinderkopf
aus £3,58
aus £3,58
# 11
MPN: 119471
Scheibe, EINFACH, 5/16
Montagehalterung am Zylinderkopf
# 12
MPN: 07-25872
PLATTE, PIVOT, LUFTPUMPE
aus £33,78
aus £33,78
# 13
MPN: 692087
SCHRAUBE, M8 X 20
Schwenkplatte zur Frontabdeckung
# 14
MPN: 692047
Scheibe, FEDER, M8
Schwenkplatte zur Frontabdeckung
aus £0,47
aus £0,47
# 15
MPN: 692057
Scheibe, EINFACH, M8
Schwenkplatte zur Frontabdeckung
aus £0,47
aus £0,47
# 16
MPN: 693217
BOLZEN, M10 X 160
Luftpumpe an Halterung
aus £11,60
aus £11,60
# 17
MPN: 692068
Scheibe, RÜTTERFEST, M10
Luftpumpe an Halterung
aus £0,47
aus £0,47
# 18
MPN: 692058
Scheibe, EINFACH, M10
Luftpumpe an Halterung
aus £0,47
aus £0,47
# 19
MPN: 07-25871
EINSTELLGLIED, LUFTPUMPE
aus £32,83
aus £32,83
# 20
MPN: 692034
NUT, NYLOC, M10
Einstellverbindung zum Bolzen
aus £0,47
aus £0,47
# 21
MPN: 692058
Scheibe, EINFACH, M10
Einstellverbindung zum Bolzen
aus £0,47
aus £0,47
# 22
MPN: 692185
SETSCHRAUBE, M10 X 25
Einstellverbindung zur AIR-Pumpe
aus £1,04
aus £1,04
# 23
MPN: 692048
Scheibe, FEDER, M10
Einstellverbindung zur AIR-Pumpe
aus £0,47
aus £0,47
# 24
MPN: 692058
Scheibe, EINFACH, M10
Einstellverbindung zur AIR-Pumpe
aus £0,47
aus £0,47
# 25
MPN: 07-26641
PRIMÄRLUFT-EINSPRITZROHR
Virage. Volante bis (V) 60224
aus £166,18
aus £166,18
# 25
MPN: 07-72927
PRIMÄRLUFT-EINSPRITZROHR
Volante von (V) 69225
aus £476,06
aus £476,06
# -
-
ROHRCLIP
Primärrohr zum Ansaugrohr der Luftpumpe
# -
-
SCHRAUBE, M5 X 16
Primärrohr zum Ansaugrohr der Luftpumpe
# -
-
Scheibe, EINFACH, 3/16 ID
Primärrohr zum Ansaugrohr der Luftpumpe
# -
-
Nuss, M5
Primärrohr zum Ansaugrohr der Luftpumpe
# -
-
Scheibe, FEDER, 1/4
Primärrohr-Zylinderkopf-Stehbolzen
# -
-
Scheibe, EINFACH, 1/4
Primärrohr-Zylinderkopf-Stehbolzen
# -
-
SICHERUNGSMUTTER, 1/4
Primärrohr-Zylinderkopf-Stehbolzen
# 26
MPN: 694790
SCHLAUCH, LUFTPUMPE AN PRIMÄRROHR, 180MM
Motor mit bleifreiem Kraftstoff
aus £71,83
aus £71,83
# 27
MPN: 694620
CLIP, OETIKER 316 - SCHLAUCHBEFESTIGUNG
Motor mit bleifreiem Kraftstoff
aus £1,27
aus £1,27
# 28
MPN: 696337
SCHLAUCH, LUFTEINSPRITZUNG, 50MM
Motor mit bleifreiem Kraftstoff
aus £63,23
aus £63,23
# 29
MPN: 692723
OHRKLEMME – SCHLAUCHBEFESTIGUNG
Motor mit bleifreiem Kraftstoff
aus £2,16
aus £2,16
# 30
MPN: 07-26602
LUFTSCHALTVENTIL
Motor mit bleifreiem Kraftstoff
aus £78,42
aus £78,42
# 31
MPN: 692546
ROHR, POLYVON, 1/8 DURCHM.
LUFTSCHALTVENTIL
aus £8,41
aus £8,41
# 32
MPN: 08-21068
Y-Verbindung
LUFTSCHALTVENTIL
# 33
MPN: 07-26655
RÜCKSCHLAGVENTIL
aus £69,20
aus £69,20
# 34
MPN: 07-26649
SEKUNDÄRLUFT-EINSPRITZLEITUNGSBAUGRUPPE, LINKE BANK
Virage. Volante bis (V) 60224
aus £467,25
aus £467,25
# 34
MPN: 07-73668
SEKUNDÄRLUFT-EINSPRITZLEITUNGSBAUGRUPPE, LINKE BANK
Volante von (V) 69225
aus £641,57
aus £641,57
# 35
MPN: 07-26645
SEKUNDÄRLUFT-EINSPRITZLEITUNGSBAUGRUPPE, RECHTE BANK
Virage. Volante bis (V) 60224
aus £482,41
aus £482,41
# 35
MPN: 07-73666
SEKUNDÄRLUFT-EINSPRITZLEITUNGSBAUGRUPPE, RECHTE BANK
Volante von (V) 69225
aus £641,57
aus £641,57
# -
-
Scheibe, FEDER, 1/4
Sekundärluftrohr rechts zum Kopfbolzen
# -
-
Scheibe, EINFACH, 1/4
Sekundärluftrohr rechts zum Kopfbolzen
# -
-
SICHERUNGSMUTTER, 1/4
Sekundärluftrohr rechts zum Kopfbolzen
# 36
MPN: 694211
KAPPENSCHRAUBE, M6 X 16
Sekundärluftrohre anbringen
aus £0,93
aus £0,93
# 37
MPN: 692046
Scheibe, FEDER, M6
Sekundärluftrohre anbringen
aus £0,47
aus £0,47
# 38
MPN: 692262
SCHRAUBE, M6 X 12
Primärrohr zum linken Sekundärrohr
aus £0,47
aus £0,47
# 39
MPN: 692056
Scheibe, EINFACH, M6
Primärrohr zum linken Sekundärrohr
aus £0,47
aus £0,47
# 40
MPN: 692151
NUT, NYLOC, M6
Primärrohr zum linken Sekundärrohr
aus £0,57
aus £0,57
# 41
MPN: 07-22769
LUFTPUMPE
Motor mit bleihaltigem Kraftstoff
# 42
MPN: 07-22741
RIEMENSCHEIBE, LUFTPUMPE, 4.6 DURCHM
Motor mit bleihaltigem Kraftstoff
aus £97,45
aus £97,45
# 43
MPN: 692129
SCHRAUBE, M8 X 25 – RIEMENSCHEIBE AN LUFTPUMPE
Motor mit bleihaltigem Kraftstoff
aus £0,62
aus £0,62
# 44
MPN: 692047
Scheibe, FEDER, M8 – RIEMENSCHEIBE AN LUFTPUMPE
Motor mit bleihaltigem Kraftstoff
aus £0,47
aus £0,47
# 45
MPN: 692057
Scheibe, EINFACH, M8 – RIEMENSCHEIBE ZUR LUFTPUMPE
Motor mit bleihaltigem Kraftstoff
aus £0,47
aus £0,47
# 46
MPN: 07-55558
Schlauch, Luftpumpe zum Primärrohr
Motor mit bleihaltigem Kraftstoff
# 47
MPN: 692674
SCHLAUCHKLEMME, 20 - 32 MM, SCHLAUCH AN LUFTPUMPE
Motor mit bleihaltigem Kraftstoff
aus £2,40
aus £2,40
# 48
MPN: 694620
SCHLAUCHKLEMME, SCHLAUCH AN LUFTROHR
Motor mit bleihaltigem Kraftstoff
aus £1,27
aus £1,27
# 49
MPN: 696337
SCHLAUCH, LUFTEINSPRITZUNG SEKUNDÄR RH, 175MM
Motor mit bleihaltigem Kraftstoff
aus £63,23
aus £63,23
# 50
MPN: 696337
SCHLAUCH, LUFTEINSPRITZUNG SEKUNDÄR LINKS, 145MM
Motor mit bleihaltigem Kraftstoff
aus £63,23
aus £63,23
# 51
MPN: 692723
SCHLAUCHKLEMME
Motor mit bleihaltigem Kraftstoff
aus £2,16
aus £2,16
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
