3.10 - Hypoid-Einheit

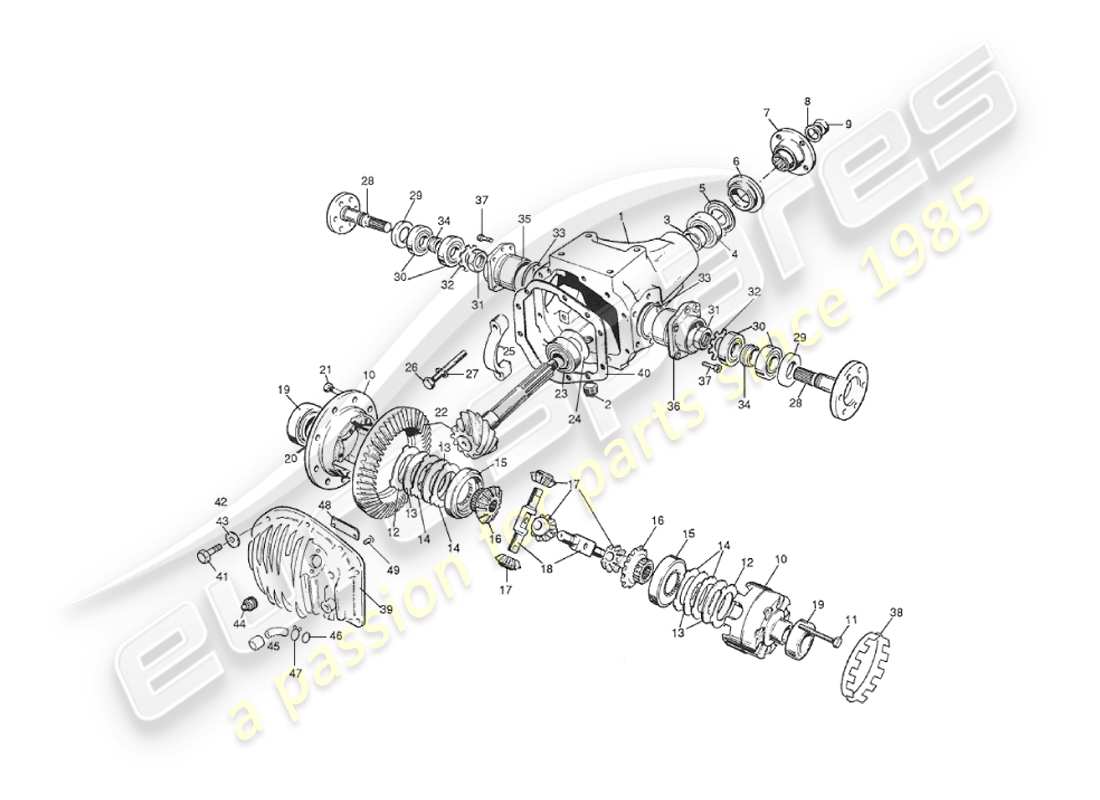

Aston Martin V8 Virage (2000) Hypoid Unit Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 27-52520
Differentialeinheit 3.06:1
Virage. Volante bis App (V) 60042
aus £4.917,75
aus £4.917,75
# 1
MPN: 27-54757
Differentialeinheit 3.54:1
USA-Handbuch - Virage und Volante.
# 1
-
DIFFERENZGEHÄUSE
# 2
MPN: 26-23497
Ablassschraube, magnetisch
aus £39,55
aus £39,55
# 3
MPN: 092-026-0710
ZUSAMMENKLAPPBARER ABSTANDSHALTER
aus £8,99
aus £8,99
# 4
MPN: 26-19090
RITZEL-KEGELROLLENLAGER, AUSSEN
aus £40,06
aus £40,06
# 5
MPN: 26-26040
RITZELÖLSCHLEUDER
aus £9,71
aus £9,71
# 6
MPN: 26-19091
Ritzelöldichtung
# 7
MPN: 095-026-0103
ANTRIEBSFLANSCH
aus £205,89
aus £205,89
# 8
MPN: 095-026-0703
Scheibe, RITZELMUTTER
aus £0,47
aus £0,47
# 9
MPN: 020-026-0762
NUSS
aus £31,96
aus £31,96
# 10
MPN: 26-55714
Differentialgehäuse-Baugruppe (zwei Hälften)
# 11
MPN: 020-026-0776
BOLZEN, DIFFERENTIALGEHÄUSE
# 12
MPN: 095-026-0705
BELLEVILLE-KUPPLUNGSPLATTE
aus £47,87
aus £47,87
# 13
MPN: 020-026-0781
KUPPLUNGSREIBSCHEIBE
aus £90,02
aus £90,02
# 14
MPN: 095-026-0706
TAGGE KUPPLUNGSPLATTE
aus £44,04
aus £44,04
# 15
MPN: 068-026-0705
SEITLICHER ZAHNRING
aus £340,37
aus £340,37
# 16
MPN: 068-026-0734
SEITLICHES GETRIEBE
aus £334,57
aus £334,57
# 17
MPN: 020-026-0782
PASSENDES RITZEL
aus £167,30
aus £167,30
# 18
MPN: 020-026-0783
Ritzelwelle
aus £247,99
aus £247,99
# 19
MPN: 020-026-0705
DIFFERENZIAL-KEGELROLLENLAGER
aus £57,49
aus £57,49
# 20
MPN: 96-22197
Ausgleichsscheibe, Differentiallager, 0.028
aus £1,92
aus £1,92
# 20
MPN: 96-22198
Ausgleichsscheibe, Differentiallager, 0.030
# 20
MPN: 96-22199
Ausgleichsscheibe, Differentiallager, 0.031
# 20
MPN: 96-22200
Ausgleichsscheibe, Differentiallager, 0.032
aus £3,12
aus £3,12
# 20
MPN: 96-22201
Ausgleichsscheibe, Differentiallager, 0.033
# 20
MPN: 96-22202
Ausgleichsscheibe, Differentiallager, 0.034
# 20
MPN: 96-22203
Ausgleichsscheibe, Differentiallager, 0.035
# 20
MPN: 96-22204
Ausgleichsscheibe, Differentiallager, 0.036
# 20
MPN: 96-22205
Ausgleichsscheibe, Differentiallager, 0.037
aus £3,12
aus £3,12
# 20
MPN: 96-22206
Ausgleichsscheibe, Differentiallager, 0.038
aus £3,12
aus £3,12
# 20
MPN: 96-22207
Ausgleichsscheibe, Differentiallager, 0.039
# 20
MPN: 96-22208
Ausgleichsscheibe, Differentiallager, 0.040
# 20
MPN: 96-22209
Ausgleichsscheibe, Differentiallager, 0.045
aus £3,12
aus £3,12
# 21
MPN: 26-19105
BOLZEN, DURLOC, KRONENRAD
Tellerrad zum Differentialgehäuse
aus £7,34
aus £7,34
# 22
MPN: 095-026-0707
KRONENRAD UND RITZEL 3.54:1 SERVICE-ZAHNRAD-KPL
aus £1.112,69
aus £1.112,69
# 22
MPN: 26-23495
KRONENRAD UND RITZEL 3.06:1 SERVICE-ZAHNRAD-KPL
aus £1.572,26
aus £1.572,26
# 23
MPN: 080-026-0007
Ritzel-Kegelrollenlager, innen
aus £90,11
aus £90,11
# 24
MPN: 020-026-0733
UNTERSCHEIBE, RITZELLAGER, INNEN, 0.003
aus £6,72
aus £6,72
# 24
MPN: 020-026-0734
UNTERSCHEIBE, RITZELLAGER, INNEN, 0.005
aus £7,87
aus £7,87
# 24
MPN: 020-026-0735
UNTERSCHEIBE, RITZELLAGER, INNEN, 0.010
aus £8,31
aus £8,31
# 25
MPN: 020-026-0704
Kappe, Differentiallager
# 26
MPN: 020-026-0763
BOLZEN
aus £5,84
aus £5,84
# 27
MPN: 26-19103
SICHERUNGSSCHEIBE
aus £0,47
aus £0,47
# 28
MPN: 26-55715
Abtriebswelle
# 29
MPN: 095-026-0712
Öldichtung
aus £25,27
aus £25,27
# 30
MPN: 23-50443
KEGELROLLENLAGER
aus £37,34
aus £37,34
# 31
MPN: 095-026-0714
SICHERUNGSMUTTER
aus £50,64
aus £50,64
# 32
MPN: 96-22213
SCHLOSSWASCHMASCHINE, 2, DIE DIE LABEL FINGERT
aus £29,24
aus £29,24
# 33
MPN: 095-026-0715
O' RING
aus £6,20
aus £6,20
# 34
MPN: 095-026-0716
ZUSAMMENKLAPPBARER ABSTANDSHALTER
aus £11,76
aus £11,76
# 35
MPN: 26-19097
LAGERGEHÄUSE, LINKS
aus £173,98
aus £173,98
# 36
MPN: 26-19098
LAGERGEHÄUSE, RECHTS
aus £181,29
aus £181,29
# -
-
ÖLWERFER
# 37
MPN: 26-55716
BOLZEN
Lagergehäuse zum Differentialgehäuse
aus £2,45
aus £2,45
# 38
MPN: 26-55717
SENSORRING
# 39
MPN: 27-51948
Hintere Abdeckung, Differential
aus £322,01
aus £322,01
# 40
MPN: 020-026-0764
DICHTUNG, HINTERE ABDECKUNG
aus £6,41
aus £6,41
# 41
MPN: 510507
SCHRAUBE, 5/16IN UNC X 7/8
Hintere Abdeckung anbringen
aus £0,88
aus £0,88
# 42
MPN: 119481
Scheibe, FEDER, 5/16
Hintere Abdeckung anbringen
# 43
MPN: 629-000-0305
Scheibe, EINFACH, 5/16
Hintere Abdeckung anbringen
aus £1,16
aus £1,16
# 44
MPN: 020-026-0721
EINFÜLLSTOPFEN
aus £25,68
aus £25,68
# 45
MPN: 27-52616
ENTLÜFTUNGSBAUGRUPPE
aus £17,42
aus £17,42
# 46
MPN: 694854
O-RING, ENTLÜFTUNGSVENTIL
aus £5,69
aus £5,69
# 47
MPN: 684855
SICHERUNGSRING, ENTLÜFTER
# 48
MPN: 27-55267
SCHALLPLATTE
aus £5,23
aus £5,23
# 49
MPN: 694427
SCHRAUBE, 10-24 UNC X 1/2
Schallwand zum Abdecken
aus £0,47
aus £0,47
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
