3.1B - AUTOMATISCH

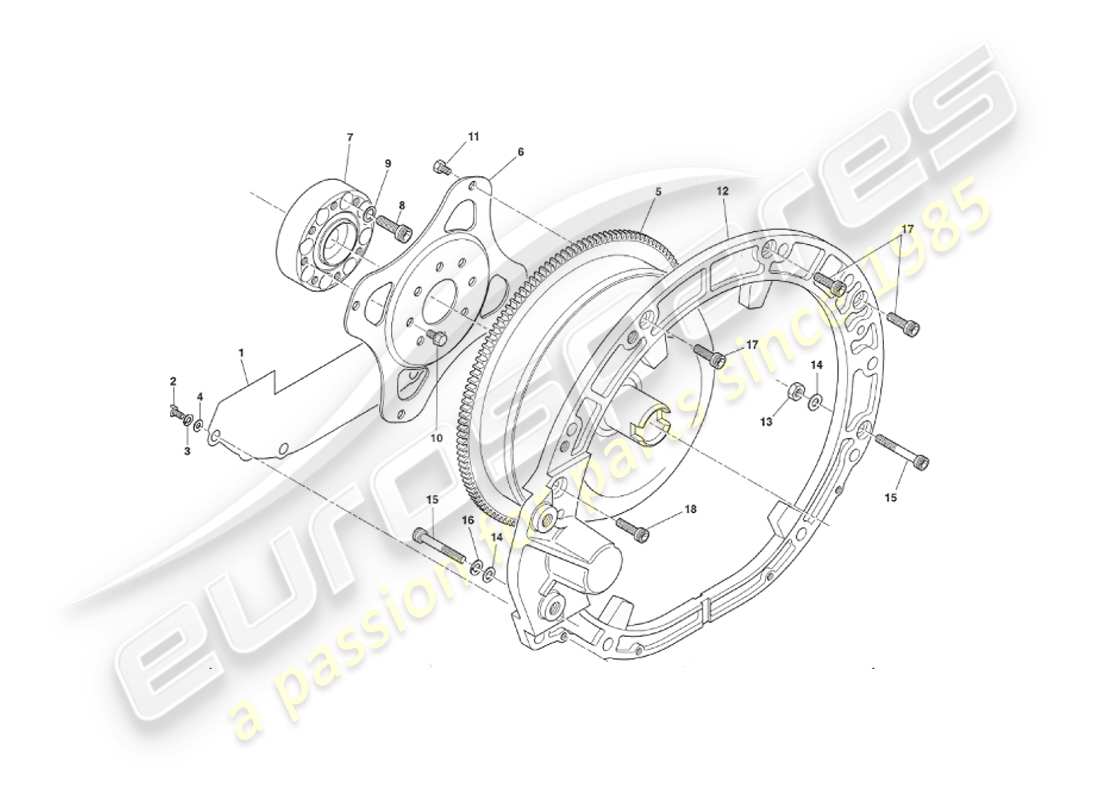

Aston Martin V8 Virage (2000) Automatic Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 0
MPN: 42-62811
GETRIEBE UND DREHMOMENTWANDLER KOMPL
aus £5.287,54
aus £5.287,54
# 1
MPN: 42-62527
ABDECKPLATTE, GLOCKENGEHÄUSE
Virage. Volante bis November 1992
aus £8,03
aus £8,03
# 1
MPN: 42-64278
ABDECKPLATTE, GLOCKENGEHÄUSE
Volante ab November 1992
aus £86,96
aus £86,96
# 2
MPN: 510404
SCHRAUBE, 1/4 UNC X 1/2
Abdeckblech zum Getriebe
aus £0,77
aus £0,77
# 3
MPN: 119480
Scheibe, FEDER, 1/4
Abdeckblech zum Getriebe
# 4
MPN: 119470
Scheibe, EINFACH, 1/4
Abdeckblech zum Getriebe
# 5
MPN: 42-63030
DREHMOMENTWANDLER
Teil von 42-62811
aus £970,03
aus £970,03
# 6
MPN: 42-61643
ANTRIEBSPLATTE, DREHMOMENTWANDLER
aus £360,88
aus £360,88
# 7
MPN: 42-61642
ADAPTER, KURBELWELLE/ANTRIEBSPLATTE
Bis ca. (V) 60209
aus £569,97
aus £569,97
# 7
MPN: 42-64743
ADAPTER, KURBELWELLE/ANTRIEBSPLATTE
Ab ca. (V) 60210
aus £453,75
aus £453,75
# 8
MPN: 095-002-0103
BOLZE, DURLOC, 3/8 UNF, ADAPTER AN KURBELWELLE
Bis ca. (V) 60209
aus £11,85
aus £11,85
# 8
MPN: 696817
KAPPESCHRAUBE, M12 X 35, ADAPTER AN KURBELWELLE
Von ca.(V) 60210
aus £7,53
aus £7,53
# 9
MPN: 42-64802
Scheibe, SPEZIAL, M12, ADAPTER AN KURBELWELLE
Von ca.(V) 60210
aus £0,47
aus £0,47
# 10
MPN: 42-64113
SCHRAUBE, DURLOK, M10 X 16
Antriebsplatte zum Adapter
aus £6,50
aus £6,50
# 11
MPN: 696263
BOLZEN, 5/16 UNF
Drehmomentwandler zur Antriebsplatte
aus £4,44
aus £4,44
# 12
MPN: 42-61547
ADAPTERRING, GETRIEBE AN MOTOR
aus £1.989,06
aus £1.989,06
# 13
MPN: 696078
MUTTER, NYLOC, 7/16 UNC, ADAPTERRING ZUM BLOCKIEREN
aus £0,47
aus £0,47
# 14
MPN: 119473
Scheibe, EINFACH, 7/16 UNC, ADAPTERRING ZUM BLOCKIEREN
aus £0,47
aus £0,47
# 15
MPN: 696046
Kopfschraube, 7/16 UNC X 3 5/8, Adapterring zum Blockieren
Bis November 1993
# 15
MPN: 696588
Kopfschraube, 7/16 UNC X 2 5/8, Adapterring zum Blockieren
Ab November 1993
aus £8,20
aus £8,20
# 16
MPN: 119483
Scheibe, FEDER, 7/16, ADAPTERRING ZUM BLOCKIEREN
aus £0,84
aus £0,84
# 17
MPN: 696044
KOPFSCHRAUBE, 7/16 UNC X 7/8, ADAPTERRING ZUM BLOCKIEREN
aus £3,40
aus £3,40
# 18
MPN: 696045
Kopfschraube, 7/16 UNC X 1 1/8, Adapterring zum Blockieren
aus £4,17
aus £4,17
# 18
MPN: 696143
KOPFSCHRAUBE, 7/16 UNC X 1 1/2, G/BOX AN ADAPTERRING
aus £2,46
aus £2,46
# 18
MPN: 696043
KOPFSCHRAUBE, 7/16 UNC X 1 1/4, G/BOX AN ADAPTERRING
aus £2,83
aus £2,83
# -
-
STUFENDÜBEL, G/BOX AN ADAPTERRING
