4.1 - Hinterradaufhängung

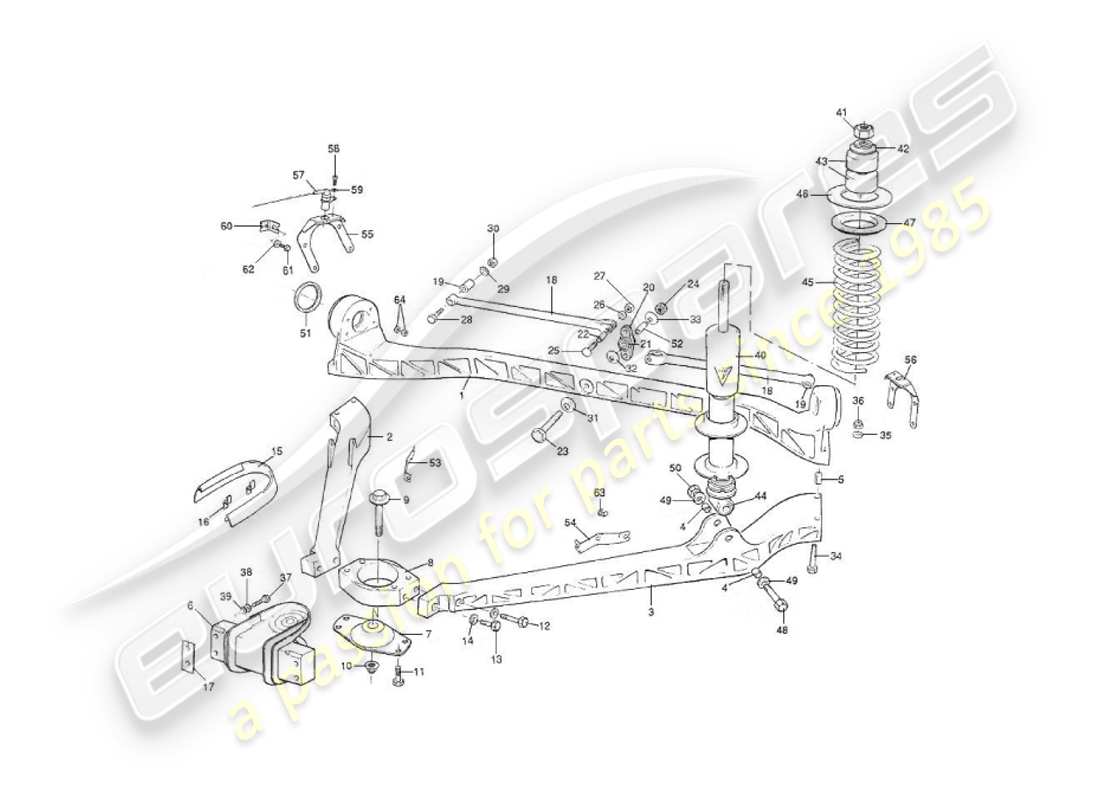

Aston Martin V8 Virage (2000) Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 26-53619
DE-DION NABENTRÄGER
aus £11.178,07
aus £11.178,07
# 2
MPN: 26-53622
RADIUSARM, RECHTS
aus £1.191,62
aus £1.191,62
# 3
MPN: 26-53623
RADIUSARM, LINKS
aus £1.191,62
aus £1.191,62
# 4
MPN: 26-50168
BUSCH
aus £15,87
aus £15,87
# 5
MPN: 26-50152
Dübelrohr
aus £27,17
aus £27,17
# 6
MPN: 26-54770
MONTAGE DER FRONTMONTAGE
aus £643,75
aus £643,75
# 7
MPN: 26-54813
BUSH MONTAGE, FRONTMONTAGE
aus £442,76
aus £442,76
# 8
MPN: 26-54783
PIVOT-PLATTE
aus £456,30
aus £456,30
# 9
MPN: 695377
BOLZEN, M14 X 90
Buchse zur Montage
aus £27,27
aus £27,27
# 10
MPN: 695188
Nuss, M14
Buchse zur Montage
aus £22,13
aus £22,13
# 11
MPN: 695209
SCHRAUBE, M10 X 30
Buchse zur Drehplatte
aus £10,53
aus £10,53
# 12
MPN: 695207
BOLZEN, M10 X 70
Radiusarm zur Drehplatte
aus £13,20
aus £13,20
# 13
MPN: 695208
BOLZEN, M10 X 45
Radiusarm zur Drehplatte
aus £11,98
aus £11,98
# 14
MPN: 692058
Scheibe, EINFACH, M10
Radiusarm zur Drehplatte
aus £0,47
aus £0,47
# 15
MPN: 26-55033
HITZESCHILD, FRONTMONTAGE
aus £17,78
aus £17,78
# 16
MPN: 695269
KANTENCLIP
HITZESCHILD
aus £0,47
aus £0,47
# 17
MPN: 26-50074
UNTERSCHEIBE, VORDERE MONTAGE
aus £2,72
aus £2,72
# 18
MPN: 068-026-0005
WATTS LINK MONTAGE
aus £319,55
aus £319,55
# 19
MPN: 020-026-0146
BUSH, WATTS LINK
aus £36,74
aus £36,74
# 20
MPN: 068-026-0152
SCHWINGENDES LINK
# 21
MPN: 022-026-0140
BUSH, SCHWINGENDES LINK, MITTE
aus £90,98
aus £90,98
# 22
MPN: 020-026-0141
BUCHSE, SCHWINGENGLIED, AUSSEN
aus £91,45
aus £91,45
# 23
MPN: 26-53800
PIVOT PIN, WATTS LINK
aus £64,90
aus £64,90
# 24
MPN: 694433
Nuss, M14
Schwingverbindung zur De-Dion-Röhre
aus £4,67
aus £4,67
# 25
MPN: 26-53685
BOLZEN
Watt-Link zum Swing-Link
aus £43,04
aus £43,04
# 26
MPN: 696241
Scheibe, EINFACH, 3/8
Watt-Link zum Swing-Link
aus £0,47
aus £0,47
# 27
MPN: 125594
NUT, NYLOC, 3/8 UNF
Watt-Link zum Swing-Link
aus £0,73
aus £0,73
# 28
MPN: 26-53608
BOLZEN, WATTS LINK
Watt-Link zum Körper
aus £62,60
aus £62,60
# 29
MPN: 119474
Scheibe, EINFACH, 1/2
Watt-Link zum Körper
aus £0,47
aus £0,47
# 30
MPN: 690156
NUT, NYLOC, 1/2 UNF
Watt-Link zum Körper
aus £2,96
aus £2,96
# 31
MPN: 26-53715
Scheibe, SWING LINK PIN
Kopfende
aus £13,65
aus £13,65
# 32
MPN: 26-53793
DISTANZSTÜCK, SWING LINK PIN
Mitte
aus £4,05
aus £4,05
# 33
MPN: 26-55397
Scheibe, SWING LINK PIN
Fadenende
aus £41,92
aus £41,92
# 34
MPN: 693994
KAPPENSCHRAUBE, M12 X 90
Radiusarm zu De-dion
aus £3,11
aus £3,11
# 35
MPN: 692059
Scheibe, EINFACH, M12
Radiusarm zu De-dion
aus £0,47
aus £0,47
# 36
MPN: 692093
NUT, NYLOC, M12
Radiusarm zu De-dion
aus £0,47
aus £0,47
# 37
MPN: 694623
BOLZEN, M10 X 75
Vordere Befestigung an der Halterung
aus £1,63
aus £1,63
# 38
MPN: 692048
Scheibe, FEDER, M10
Vordere Befestigung an der Halterung
aus £0,47
aus £0,47
# 39
MPN: 692058
Scheibe, EINFACH, M10
Vordere Befestigung an der Halterung
aus £0,47
aus £0,47
# 40
MPN: 26-54421
Stoßdämpfer hinten
Virage-Limousine
# 40
MPN: 26-55588
Stoßdämpfer hinten
VOLANTE
# 41
MPN: 23-55744
OBERE MUTTER, M12
aus £0,94
aus £0,94
# -
-
Scheibe, FEDER
Teile der hinteren Stoßdämpfer
# 42
MPN: 96-15920
Obere Scheibe, flach
Teile der hinteren Stoßdämpfer
aus £2,81
aus £2,81
# 43
MPN: 96-15921
TOP BUSH
Teile der hinteren Stoßdämpfer
aus £12,41
aus £12,41
# 44
MPN: 23-55745
UNTERER AUGENBUCHSE
aus £16,21
aus £16,21
# 45
MPN: 26-54423
STRASSENFEDER, HINTEN
Virage-Limousine
aus £157,61
aus £157,61
# 45
MPN: 26-55564
STRASSENFEDER, HINTEN
VOLANTE
aus £129,82
aus £129,82
# 46
MPN: 26-51503
ISOLIERRING
aus £6,38
aus £6,38
# 47
MPN: 26-54508
ABDECKPLATTE, FEDER
aus £16,85
aus £16,85
# 48
MPN: 23-11108
BOLZEN, 9/16 UNF X 3 3/4
Stoßdämpfer an den Radiusarmen
aus £49,40
aus £49,40
# 49
MPN: 692141
Scheibe, EINFACH, 9/16
Stoßdämpfer an den Radiusarmen
aus £0,47
aus £0,47
# 50
MPN: 123114
NUT, NYLOC, 9/16 UNF
Stoßdämpfer an den Radiusarmen
aus £2,57
aus £2,57
# 51
MPN: 26-53613
Distanzring
Nabe an Lager
aus £40,55
aus £40,55
# 52
MPN: 26-50153
DISTANZBUCHSE
aus £28,11
aus £28,11
# 53
MPN: 90-54862
HALTERUNG, ABS-SENSORKABELHALTER, RECHTS
Autos mit ABS von (V) 60006
aus £39,53
aus £39,53
# 54
MPN: 90-54863
HALTERUNG, ABS-SENSORKABELHALTER, LINKS
Autos mit ABS von (V) 60006
aus £39,53
aus £39,53
# -
-
Scheibe, EINFACH, 9/16, HALTERUNGSABSTANDSHALTER
Autos mit ABS von (V) 60006
# 55
MPN: 90-53304
HALTER, ABS-SENSOR, RECHTS
Autos mit ABS von (V) 60006
aus £74,25
aus £74,25
# 56
MPN: 90-53305
HALTERUNG, ABS-SENSOR, LINKS
Autos mit ABS von (V) 60006
aus £74,25
aus £74,25
# 57
MPN: 90-53964
Geschwindigkeitssensor hinten
Autos mit ABS von (V) 60006
aus £256,74
aus £256,74
# 58
MPN: 694211
KAPPESCHRAUBE, M6 X 16, SENSORBEFESTIGUNG
Autos mit ABS von (V) 60006
aus £0,87
aus £0,87
# 59
MPN: 692046
Scheibe, FEDER, M6, SENSORBEFESTIGUNG
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 60
MPN: 90-53905
HALTERUNG, KABELHALTER, GESCHWINDIGKEITSSENSOR
Autos mit ABS von (V) 60006
aus £4,18
aus £4,18
# 61
MPN: 692262
SCHRAUBE, M6 X 12
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 62
MPN: 692046
Scheibe, FEDER, M6
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 63
MPN: 695030
KABELCLIP, DOPPELT, SENSORKABEL FÜR BREMSLEITUNGEN
Autos mit ABS von (V) 60006
aus £2,39
aus £2,39
# 64
-
Scheibe UND MUTTER
Siehe Abschnitt 5.2
# 65
MPN: 90-73408
HALTERUNG, KABELHALTER, GESCHWINDIGKEITSSENSOR
Ab Mai 1994
aus £3,21
aus £3,21
# -
-
KABELBINDER
Ab März 1994
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
