4.2 - Vorderradaufhängung

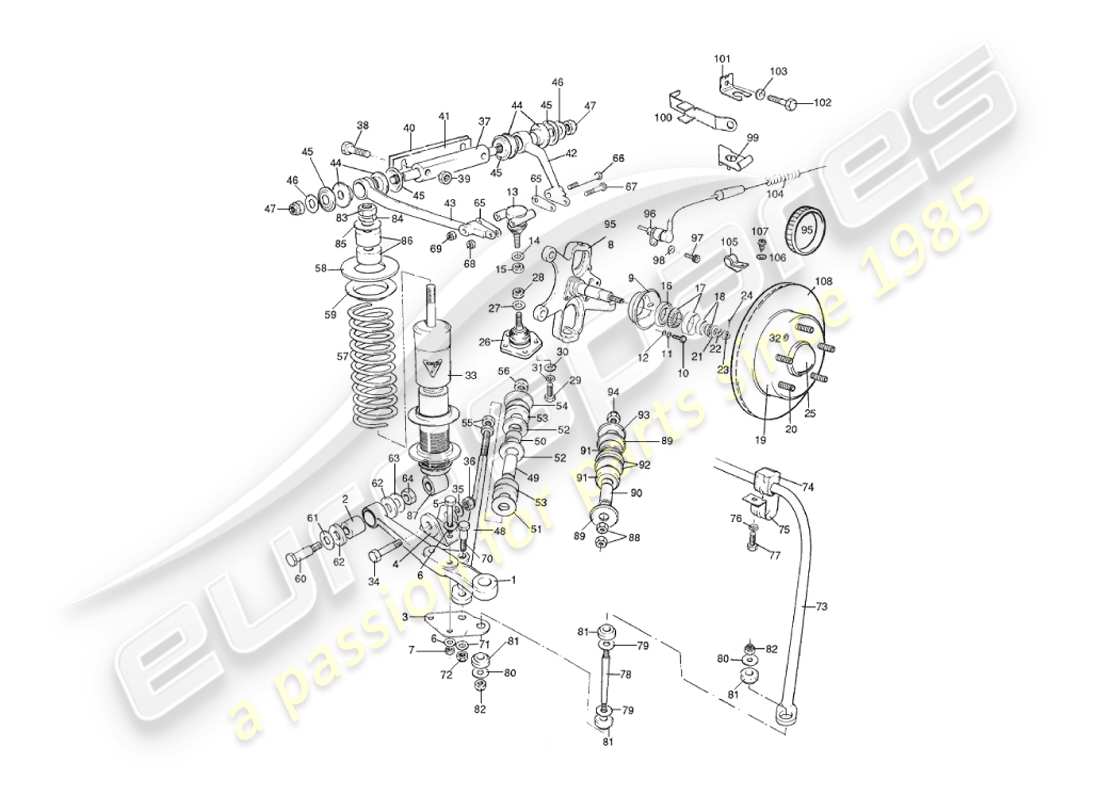

Aston Martin V8 Virage (2000) Front Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 23-54608
Unterer Querlenker, rechts
aus £432,12
aus £432,12
# 1
MPN: 23-54609
Unterer Querlenkerarm, links
aus £432,12
aus £432,12
# 2
MPN: 23-14431
METALASTISCHE BUCHSE
# 3
MPN: 23-13039
MOUNTING BRACKET, ANTI-ROLL BAR, RH
aus £20,78
aus £20,78
# 3
MPN: 23-13040
MONTAGEHALTERUNG, STABILISATOR, LINKS
aus £20,73
aus £20,73
# 4
MPN: 23-54627
LOWER DAMPER MOUNTING ASSEMBLY
aus £71,04
aus £71,04
# 5
MPN: 692187
BOLZEN, M10 X 60
ARB and damper brackets to w/bone
aus £2,12
aus £2,12
# 6
MPN: 692058
Scheibe, EINFACH, M10
ARB and damper brackets to w/bone
aus £0,47
aus £0,47
# 7
MPN: 692034
NUT, NYLOC, M10
ARB and damper brackets to w/bone
aus £0,47
aus £0,47
# 8
MPN: 23-54610
VERTIKALE LENKER- UND ACHSENBAUGRUPPE, RECHTS
Virage
aus £1.734,56
aus £1.734,56
# 8
MPN: 23-55674
VERTIKALE LENKER- UND ACHSENBAUGRUPPE, RECHTS
VOLANTE
aus £1.536,27
aus £1.536,27
# 8
MPN: 23-54611
VERTICAL LINK AND STUB AXLE ASSEMBLY, LH
Virage
aus £1.386,41
aus £1.386,41
# 8
MPN: 23-55675
VERTICAL LINK AND STUB AXLE ASSEMBLY, LH
VOLANTE
aus £1.536,27
aus £1.536,27
# -
-
Vertikaler Link, rechts
Virage
# -
-
Vertikaler Link, rechts
VOLANTE
# -
-
Vertikaler Link, links
Virage
# -
-
Vertikaler Link, links
VOLANTE
# -
-
VORDERACHSE
# 9
MPN: 23-50442
WASSERSCHUTZ, RH
aus £7,32
aus £7,32
# 9
MPN: 23-51049
WASSERSCHUTZ, LINKS
aus £7,80
aus £7,80
# 10
MPN: 692262
SCHRAUBE, M6 X 12
Water shield attachment
aus £0,47
aus £0,47
# 11
MPN: 692046
Scheibe, FEDER, M6
Water shield attachment
aus £0,47
aus £0,47
# 12
MPN: 692056
Scheibe, EINFACH, M6
Water shield attachment
aus £0,47
aus £0,47
# 13
MPN: 23-26003
OBERES KUGELGELENK
aus £145,22
aus £145,22
# 14
MPN: 119474
Scheibe, EINFACH, 1/2
aus £0,47
aus £0,47
# 15
MPN: 691147
MUTTER, L/2 UNF, SECHSKANTKOPF
aus £0,52
aus £0,52
# 16
MPN: 23-50445
Öldichtung, Vorderradnabe
aus £21,59
aus £21,59
# 17
MPN: 23-50443
VORDERRADLAGER, INNEN
aus £37,34
aus £37,34
# 18
MPN: 23-50444
VORDERRADLAGER, AUSSEN
aus £34,12
aus £34,12
# 19
MPN: 23-50296
VORDERNABE
aus £377,31
aus £377,31
# 20
MPN: 23-55228
RADBOLZEN, VORDERNABE
aus £22,92
aus £22,92
# 21
MPN: 23-10672
D' Scheibe
aus £9,09
aus £9,09
# 22
MPN: 694377
NUSS, EINFACH, M16
aus £2,48
aus £2,48
# 23
MPN: 694378
MUTTERHALTER
aus £6,64
aus £6,64
# 24
MPN: 119537
Splint, 1/8 X l 1/8
aus £34,44
aus £34,44
# 25
MPN: 23-51524
FETTKAPPE
aus £5,53
aus £5,53
# 26
MPN: 23-26004
UNTERE KUGELGELENKBAUGRUPPE
Ersetzung
Ersetzung
# 27
MPN: 692141
Scheibe, EINFACH, 9/16
aus £0,47
aus £0,47
# 28
MPN: 123114
NUT, NYLOC, 9/16 UNF
aus £2,73
aus £2,73
# 29
MPN: 530508
SCHRAUBE, 5/16 UNF X L
aus £0,92
aus £0,92
Dieses Teil ersetzt die Teilenummer 697350
# 30
MPN: 119471
Scheibe, EINFACH, 5/16
# 31
MPN: 119481
Scheibe, FEDER, 5/16
# 32
MPN: 692297
SCHRAUBE, M8 X 16 SENKKOPF
Disc retaining
aus £0,63
aus £0,63
# 33
MPN: 23-54420
Stoßdämpfer vorne
Virage-Limousine
# 33
MPN: 23-55587
Stoßdämpfer vorne
Volante-Cabrio
# 34
MPN: 23-11108
BOLZEN, 9/16 UNF X 3 3/4
aus £51,13
aus £51,13
# 35
MPN: 692141
Scheibe, EINFACH, 9/16
aus £0,47
aus £0,47
# 36
MPN: 123114
NUT, NYLOC, 9/16 UNF
aus £2,73
aus £2,73
# 37
MPN: 23-54364
SPINDEL, OBERER QUERLENKER
aus £142,52
aus £142,52
# 38
MPN: 695213
BOLZEN, M12 X 70
aus £2,20
aus £2,20
# 39
MPN: 692508
NUT, CONLOC, M12
aus £1,83
aus £1,83
# 40
MPN: 23-54747
Unterlegscheibe, Sturz, 0.8 mm dick
aus £8,22
aus £8,22
# 41
MPN: 23-13979
DISTANZSTÜCK, 1.6 MM DICK
aus £17,57
aus £17,57
# 42
MPN: 23-54370
Oberer Querlenker, vorne
aus £634,75
aus £634,75
# 43
MPN: 23-10544
OBERER QUERLENKERARM
aus £141,43
aus £141,43
# 44
MPN: 095-023-0113
SLIPFLEX-BUCHSE
aus £45,58
aus £45,58
# 45
MPN: 095-023-0112
Scheibe, OBERE QUERLENKERBUCHSE
aus £35,09
aus £35,09
# 46
MPN: 095-023-0115
Scheibe, SPEZIAL, 1/2
aus £4,27
aus £4,27
# 47
MPN: 690156
NUT, NYLOC, 1/2 UNF
aus £3,15
aus £3,15
# 48
MPN: 23-10491
Bremsreaktionsstrebe
aus £271,49
aus £271,49
# 49
MPN: 23-16504
Distanzrohr
aus £34,34
aus £34,34
# 50
MPN: 23-16506
ROHR, BREMSREAKTIONSSTRÜTTE
aus £78,86
aus £78,86
# 51
MPN: 23-10620
Scheibe, Bremsreaktionsstrebe
aus £14,04
aus £14,04
# 52
MPN: 23-16507
PRESCOLAN- Scheibe
aus £57,58
aus £57,58
# 53
MPN: 23-17549
Buchse, Gummi, Bremsreaktionsstrebe
# 54
MPN: 23-14600
GEFORMTE Scheibe
aus £74,42
aus £74,42
# 55
MPN: 691269
SICHERUNGSMUTTER, 3/4 UNF
aus £1,88
aus £1,88
# 56
MPN: 690805
NUT, NYLOC, 3/4 UNF
aus £2,24
aus £2,24
# 57
MPN: 23-54422
STRASSENFEDER, VORNE
aus £453,19
aus £453,19
# 58
MPN: 23-10958
ISOLIERGUMMI, VORDERE FEDER
aus £32,16
aus £32,16
# 59
MPN: 23-52735
ABDECKPLATTE, FEDER
aus £84,52
aus £84,52
# 60
MPN: 23-10547
BOLZEN, UNTERER QUERLENKER
aus £251,38
aus £251,38
# 61
MPN: 23-10546
Scheibe
aus £16,27
aus £16,27
# 62
MPN: 23-14335
Scheibe
aus £41,71
aus £41,71
# 63
MPN: 119475
Scheibe, EINFACH, 5/8
aus £0,61
aus £0,61
# 64
MPN: 123117
NUT, NYLOC, 5/8 UNF
aus £2,66
aus £2,66
# 65
MPN: 23-10678
Unterlegscheibe, oberer Querlenker
aus £5,64
aus £5,64
# 66
MPN: 520648
BOLZEN, 3/8 UNF X 6
aus £9,31
aus £9,31
# 67
MPN: 23-26552
SPEZIALSCHRAUBE, 3/8 UNF X 2 3/4 GEWÖLBTER KOPF
Oberer Querlenker zum Kugelgelenk
aus £24,17
aus £24,17
# 68
MPN: 542006
MUTTER, 3/8 UNF, SECHSKANTSCHLOSS
Oberer Querlenker zum Kugelgelenk
aus £0,92
aus £0,92
# 69
MPN: 123113
NUT, NYLOC, 3/8 UNF
aus £1,05
aus £1,05
# 70
MPN: 521018
BOLZEN, 5/8 UNF X 2 1/4
aus £6,93
aus £6,93
# 71
MPN: 119475
Scheibe, EINFACH, 5/8
aus £0,61
aus £0,61
# 72
MPN: 123117
NUT, 5/8 UNF
aus £2,66
aus £2,66
# 73
MPN: 23-10788
STABILISATOR, VORNE
Virage-Limousine
aus £318,64
aus £318,64
# 73
MPN: 23-55610
STABILISATOR, VORNE
Volante-Cabrio
aus £826,17
aus £826,17
# 74
MPN: 23-16508
MONTAGEGUMMI, STABILISATOR
aus £32,31
aus £32,31
# 75
MPN: 23-16509
KLEMME, STABILISATOR
aus £12,33
aus £12,33
# 76
MPN: 692047
Scheibe, FEDER, M8
aus £0,47
aus £0,47
# 76
MPN: 119471
Scheibe, EINFACH, 5/16
# 77
MPN: 692129
SCHRAUBE, M8
aus £0,62
aus £0,62
# 78
MPN: 23-10930
LINK, ÜBERROLLSTANGE
aus £184,71
aus £184,71
# 79
MPN: 020-023-0150
Scheibe, innen, Stabilisator
aus £5,43
aus £5,43
# 80
MPN: 020-023-0149
Scheibe, EINFACH, 5/16
# 81
MPN: 020-023-0148
Buchse, Stabilisatorverbindung
aus £12,76
aus £12,76
# 82
MPN: 692135
NUT, NYLOC, M8
aus £0,99
aus £0,99
# 83
MPN: 23-55744
MUTTER, OBEN, M12
aus £0,99
aus £0,99
# 84
MPN: 96-15919
Scheibe, FEDER
Teile der vorderen Stoßdämpfer
aus £0,79
aus £0,79
# 85
MPN: 96-15920
Scheibe, FLACH
Teile der vorderen Stoßdämpfer
aus £2,98
aus £2,98
# 86
MPN: 96-15921
BUSH, OBEN
Teile der vorderen Stoßdämpfer
aus £13,16
aus £13,16
# 87
MPN: 23-55745
BUSH, AUGE
aus £16,79
aus £16,79
# 88
MPN: 691269
SICHERUNGSMUTTER, 3/4 UNF
Volante aus (V) 60082 & 60074/8/9
aus £1,88
aus £1,88
# 89
MPN: 23-71935
GEFORMTE Scheibe
Volante aus (V) 60082 & 60074/8/9
aus £48,50
aus £48,50
# 90
MPN: 23-16504
Distanzrohr
Volante aus (V) 60082 & 60074/8/9
aus £34,34
aus £34,34
# 91
MPN: 23-71934
Buchse, Gummi, Bremsreaktionsstrebe
Volante aus (V) 60082 & 60074/8/9
aus £64,67
aus £64,67
# 92
MPN: 17-71777
SHAPED WASHER. WELDED TO FRONT CROSS-MEMBER
Volante aus (V) 60082 & 60074/8/9
aus £48,74
aus £48,74
# 93
MPN: 23-14600
GEFORMTE Scheibe
Volante aus (V) 60082 & 60074/8/9
aus £74,42
aus £74,42
# 94
MPN: 690805
NUT, NYLOC, 3/4 UNF
Volante aus (V) 60082 & 60074/8/9
aus £2,24
aus £2,24
# 95
MPN: 26-51630
SENSORRING
Autos mit ABS von (V) 60006
aus £19,62
aus £19,62
# 96
MPN: 90-54140
GESCHWINDIGKEITSSENSOR, RH
Autos mit ABS von (V) 60006
aus £173,53
aus £173,53
# 96
MPN: 90-54141
GESCHWINDIGKEITSSENSOR, LINKS
Autos mit ABS von (V) 60006
aus £173,53
aus £173,53
# 97
MPN: 694211
KOPFSCHRAUBE, M6 X 16, SENSOR AN VERTIKALER VERBINDUNG BEFESTIGEN
Autos mit ABS von (V) 60006
aus £0,93
aus £0,93
# 98
MPN: 692046
Scheibe, FEDER, M6, SENSOR AN VERTIKALER VERBINDUNG BEFESTIGEN
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 99
MPN: 90-54578
HALTERUNG, OBERES KUGELGELENK, RECHTS, SENSORKABELHALTERUNG
Autos mit ABS von (V) 60006
# 99
MPN: 90-54579
HALTERUNG, OBERES KUGELGELENK, LINKS, SENSORKABELHALTERUNG
Autos mit ABS von (V) 60006
aus £37,34
aus £37,34
# 100
MPN: 90-53913
HALTERUNG, OBERER QUERLENKERARM, SENSORKABELHALTERUNG
Autos mit ABS von (V) 60006
aus £67,95
aus £67,95
# 101
MPN: 90-53905
BRACKET, SENSOR CABLE SUPPORT
Autos mit ABS von (V) 60006
aus £4,44
aus £4,44
# 102
MPN: 692262
SCHRAUBE, M6 X 12, HALTERUNG AN FAHRGESTELL
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 103
MPN: 692046
Scheibe, FEDER, M6, HALTERUNG AN FAHRGESTELL
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 104
MPN: 693212
SPIRAP, 1/2 AD, VORDERES SENSORKABEL
Autos mit ABS von (V) 60006
aus £8,83
aus £8,83
# 105
MPN: 695047
P'CLIP, VORDERES SENSORKABEL
Autos mit ABS von (V) 60006
aus £2,77
aus £2,77
# 106
MPN: 692045
Scheibe, FEDER, M5, P-CLIP AN FAHRGESTELL
Autos mit ABS von (V) 60006
aus £0,47
aus £0,47
# 107
MPN: 692242
SCHRAUBE, M5 X 12, P-CLIP AM FAHRGESTELL
Autos mit ABS von (V) 60006
aus £0,48
aus £0,48
# -
-
KABELBINDER
Ab März 1994
# 108
-
VORDERE BREMSSCHEIBE
Siehe Abschnitt 5.1
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
