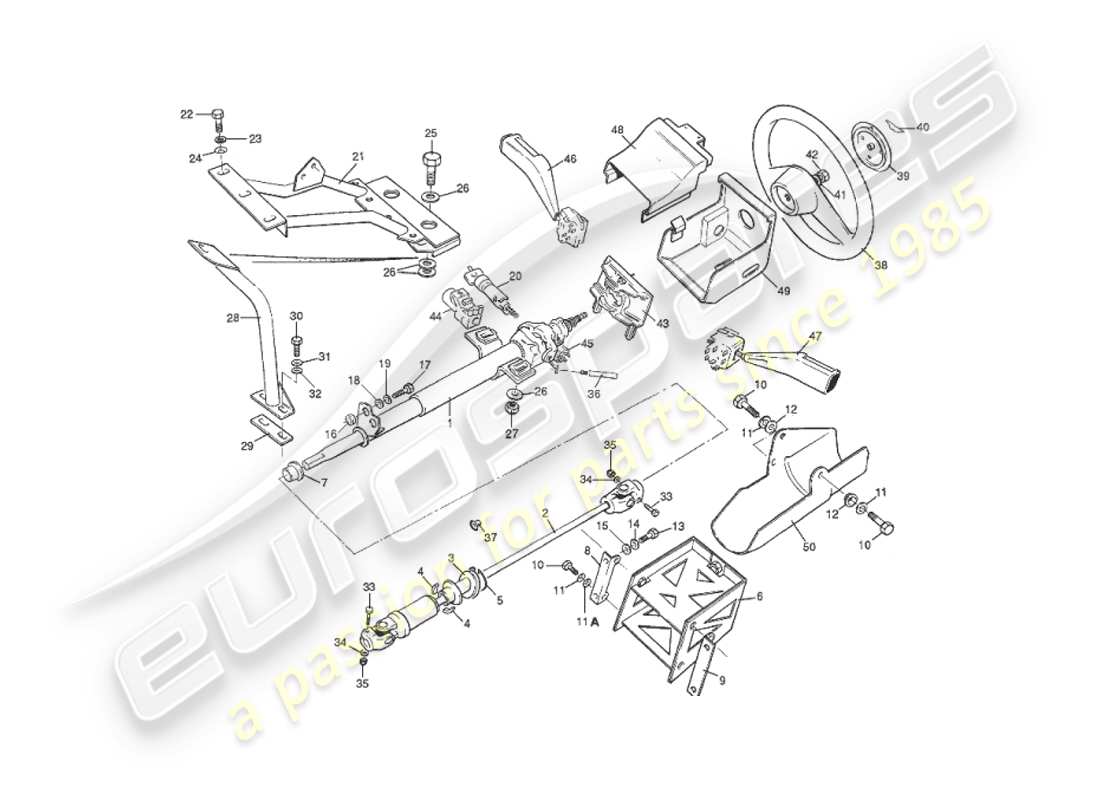

4.3A - Lenksäule
Aston Martin V8 Virage (2000) Steering Column Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 25-20371
Lenksäule
aus £628,78
aus £628,78
# 2
MPN: 25-55229
Untere Baugruppe der Lenksäule
aus £1.565,09
aus £1.565,09
# 3
MPN: 25-51824
Manschette, Lenksäule
# 4
MPN: 25-51828
Buchse, Lenkmanschette
aus £31,90
aus £31,90
# 5
MPN: 25-51831
Feder, Lenkmanschette
aus £12,93
aus £12,93
# 6
MPN: 25-52117
MONTAGEHALTERUNG, UNTERE SÄULE
aus £94,06
aus £94,06
# 7
MPN: 25-20191
LAGER, UNTERE LENKSÄULE, ID 25.45/25.50MM
aus £21,57
aus £21,57
# 7
MPN: 25-21125
LAGER, UNTERE LENKSÄULE, ID 25.50/25.53MM
Code: Rote Alternativen
aus £12,21
aus £12,21
# 7
MPN: 25-21126
LAGER, UNTERE LENKSÄULE, ID 25.55/25.58MM
Code: Grüne Alternativen
aus £12,21
aus £12,21
# 7
MPN: 25-21127
LAGER, UNTERE LENKSÄULE, ID 25.60/25.63MM
Code: Blaue Alternativen
aus £12,21
aus £12,21
# 8
MPN: 25-52122
WINKELHALTER, RECHTS
aus £5,31
aus £5,31
# 9
MPN: 25-52123
WINKELHALTER, LINKS
aus £5,31
aus £5,31
# 10
MPN: 692088
SCHRAUBE, M6 X 16
Winkelbrücken und IWR-Abdeckung zur MTG-Brücke
aus £0,49
aus £0,49
# 11
MPN: 692046
Scheibe, FEDER, M6
Winkelbrücken und IWR-Abdeckung zur MTG-Brücke
aus £0,47
aus £0,47
# 11A
MPN: 692056
Scheibe, EINFACH, M6
Winkelbrücken und IWR-Abdeckung zur MTG-Brücke
aus £0,47
aus £0,47
# 12
MPN: 25-54458
Scheibe, SPEZIAL (NUR FAHRZEUGE MIT RHD-SCHALTERGETRIEBE)
Winkelbrücken und IWR-Abdeckung zur MTG-Brücke
aus £4,22
aus £4,22
# 13
MPN: 692089
SCHRAUBE, M8 X 16
Winkelhalterung zum Querträger
aus £0,47
aus £0,47
# 14
MPN: 692047
Scheibe, FEDER, M8
Winkelhalterung zum Querträger
aus £0,47
aus £0,47
# 15
MPN: 692057
Scheibe, EINFACH, M8
Winkelhalterung zum Querträger
aus £0,47
aus £0,47
# 16
MPN: 25-20192
BUCHSE, UNTERE SÄULENMONTAGE
Lenksäule zur unteren Befestigung
aus £9,91
aus £9,91
# 17
MPN: 692087
SCHRAUBE, M8 X 20
Lenksäule zur unteren Befestigung
# 18
MPN: 690270
Scheibe, EINFACH, 11/32IN
Lenksäule zur unteren Befestigung
aus £1,62
aus £1,62
# 19
MPN: 692047
Scheibe, FEDER, M8
Lenksäule zur unteren Befestigung
aus £0,47
aus £0,47
# 20
MPN: 25-20742
ZÜNDSCHALTER UND SCHLÜSSEL
Teil des Sperrsatzes: 65-20833
aus £151,29
aus £151,29
# 21
MPN: 25-52106
MONTAGEHALTERUNG, SÄULE
Rechtslenker
aus £238,47
aus £238,47
# 21
MPN: 25-52107
MONTAGEHALTERUNG, SÄULE
Linkslenker
aus £159,56
aus £159,56
# 22
MPN: 692089
SCHRAUBE, M8 X 16
Montagehalterung an der Trennwand
aus £0,47
aus £0,47
# 23
MPN: 692047
Scheibe, FEDER, M8
Montagehalterung an der Trennwand
aus £0,47
aus £0,47
# 24
MPN: 692057
Scheibe, EINFACH, M8
Montagehalterung an der Trennwand
aus £0,47
aus £0,47
# 25
MPN: 694853
BOLZEN, M12 X 45
Lenksäule an Montagehalterung
aus £0,99
aus £0,99
# 26
MPN: 692059
Scheibe, EINFACH, M12
Lenksäule an Montagehalterung
aus £0,47
aus £0,47
# 27
MPN: 692093
NUT, NYLOC, M12
Lenksäule an Montagehalterung
aus £0,47
aus £0,47
# 28
MPN: 25-53216
STÜTZROHRBAUGRUPPE
Rechtslenker
aus £27,28
aus £27,28
# 28
MPN: 25-53217
STÜTZROHRBAUGRUPPE
Linkslenker
aus £34,05
aus £34,05
# 29
MPN: 25-55091
Distanzstück, Lenksäulenrohr
aus £0,79
aus £0,79
# 30
MPN: 692089
SCHRAUBE, M8 X 16
Halterung zum Tunnel
aus £0,47
aus £0,47
# 31
MPN: 692057
Scheibe, EINFACH, M8
Halterung zum Tunnel
aus £0,47
aus £0,47
# 32
MPN: 692047
Scheibe, FEDER, M8
Halterung zum Tunnel
aus £0,47
aus £0,47
# -
-
Blindstopfen, Durchmesser 8MM
# 33
MPN: 692250
BOLZEN, M8 X 40
Universelle Gelenkbefestigung
aus £1,00
aus £1,00
# 34
MPN: 692057
Scheibe, EINFACH, M8
Universelle Gelenkbefestigung
aus £0,47
aus £0,47
# 35
MPN: 692135
NUT, NYLOC, M8
Universelle Gelenkbefestigung
aus £0,99
aus £0,99
# 36
MPN: 25-20567
Kipphebel, Lenksäule
aus £77,84
aus £77,84
# -
-
LOCTITE‘, BLAU
# 37
MPN: 694573
VERSCHLUSSSTECKER
aus £0,47
aus £0,47
# 38
MPN: 25-54381
LENKRADBAUGRUPPE
Bitte geben Sie die gewünschte Zierfarbe an
# 39
MPN: 25-52334
Hupensteuerung
Bitte geben Sie die gewünschte Zierfarbe an
# 40
MPN: 36-18433
ABZEICHEN, „Aston Martin“
# 41
MPN: 692060
Scheibe, EINFACH, M14, LENKRAD AN SÄULE
aus £0,47
aus £0,47
# 42
MPN: 25-22249
MUTTER, EINFACH, M14, LENKRAD AN SÄULE
Teil von Artikel 1
aus £2,72
aus £2,72
# -
-
FEDER, LENKRAD AN SÄULE
Teil von Artikel 1
# 43
MPN: 25-22248
GEHÄUSE, SÄULENSCHALTER
Teil von Artikel 1
aus £137,59
aus £137,59
# 44
MPN: 25-22245
LENKSCHLOSS-BAUGRUPPE
Teil von Artikel 1
aus £84,52
aus £84,52
# -
-
SCHRAUBENSCHERE
Teil von Artikel 1
# -
-
Scheibe, SCHERKOPFSCHRAUBEN
Teil von Artikel 1
# 45
MPN: 37-20361
ZÜNDSCHALTERBLOCK
Teil von Artikel 1
aus £56,40
aus £56,40
# 46
MPN: 37-50328
SCHALTER FÜR WISCHERWASCHANLAGE
Teil von Artikel 1
aus £395,04
aus £395,04
# 47
MPN: 37-50327
DIP-/ANZEIGESCHALTER, NUR FÜR FAHRZEUGE MIT TEMPOSTEUERUNG
Teil von Artikel 1
aus £231,26
aus £231,26
# 47
MPN: 37-50334
DIP-/ANZEIGESCHALTER, NUR FÜR FAHRZEUGE OHNE TEMPOMAT
Teil von Artikel 1
aus £115,36
aus £115,36
# 48
MPN: 83-53588
Lenksäulenverkleidung, oben
Teil des übereinstimmenden Paares 83-53590
# 49
MPN: 83-53589
LENKSÄULENWINDLAUF, UNTEN
Teil des übereinstimmenden Paares 83-53590
# -
-
SCHRAUBE, NR.6 X 3/8
# -
-
SCHRAUBE, M4 X 8
# 50
MPN: 25-54704
VERKLEIDUNG, UNTERE LENKSÄULE
Nur RHD-Schaltgetriebe
aus £75,04
aus £75,04
# -
-
VERSCHLUSSPLATTE, SCHOTT
# -
-
SCHRAUBE, M6 X 12
Verschlussplatte zur Trennwand
# -
-
Scheibe, FEDER, M6
Verschlussplatte zur Trennwand
# -
-
Scheibe, EINFACH, M6
Verschlussplatte zur Trennwand
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
