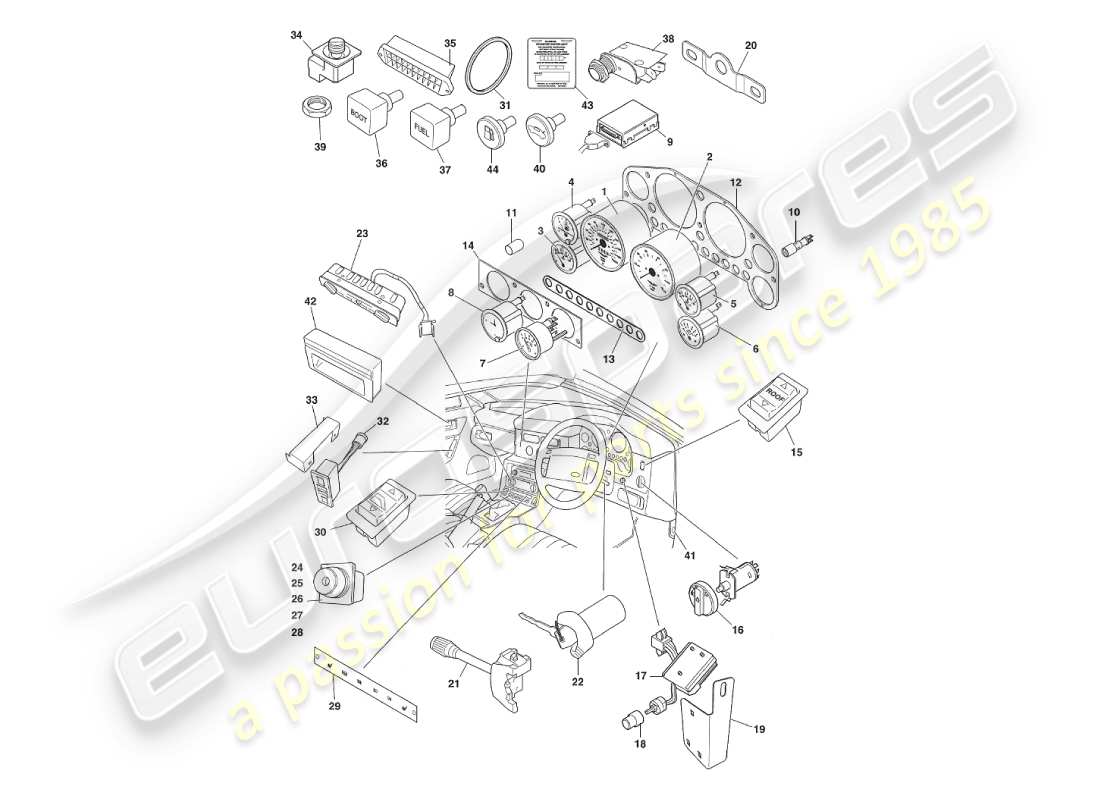

6.1B - Instrumente und Bedienelemente
Aston Martin V8 Virage (2000) Instruments & Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 38-62235
TACHOMETER, MPH
Bis Juli 1995
aus £415,19
aus £415,19
# 1
MPN: 38-64932
TACHOMETER, MPH (VDO)
Von Juli 1995 bis November 1995
# 1
MPN: 691780
DICHTUNGSSTRIP
Verwendung mit 38-64931/2
aus £3,31
aus £3,31
# 1
MPN: 38-56088
Tachometer, MPH (Caerbont)
Ab November 1995
# 1
MPN: 38-62236
TACHOMETER, KPH
Bis Juli 1995
aus £904,14
aus £904,14
# 1
MPN: 38-64931
Tachometer, KPH (VDO)
Von Juli 1995 bis November 1995
# 1
MPN: 38-56089
TACHOMETER, KPH (CAERBONT)
Ab November 1995
aus £589,67
aus £589,67
# 2
MPN: 38-62241
GESCHWINDIGKEITSMESSER
Bis November 1995
aus £519,24
aus £519,24
# 2
MPN: 38-56090
GESCHWINDIGKEITSMESSER
Ab November 1995
aus £482,21
aus £482,21
# 3
MPN: 38-62238
WASSERTEMPERATURANZEIGE
Bis November 1995
aus £190,73
aus £190,73
# 3
MPN: 38-56082
WASSERTEMPERATURANZEIGE
Ab November 1995
aus £148,00
aus £148,00
# 4
MPN: 38-62254
Tankanzeige, bleihaltig, für langen Tankgeber
Bis zu (V) 60080
# 4
MPN: 38-62237
KRAFTSTOFFANZEIGE, BLEIFREI, FÜR LANGEN KRAFTSTOFFTANKSENDER
Bis zu (V) 60080
aus £222,54
aus £222,54
# 4
MPN: 38-64333
Tankanzeige, verbleit, für modifizierten langen Tankgeber
Bis zu (V) 60080 (Teil des Kits 38-64331)
# 4
MPN: 38-64332
KRAFTSTOFFANZEIGE, BLEIFREI, FÜR MODIFIZIERTEN LANGTANKSENDER
Bis zu (V) 60080 (Teil des Kits 38-64330)
# 4
MPN: 38-64323
KRAFTSTOFFANZEIGE, BLEI, FÜR KURZEN KRAFTSTOFFTANKSENDER
Von (V) 60081 bis November 1995
# 4
MPN: 38-64322
KRAFTSTOFFANZEIGE, BLEIFREI, FÜR KURZEN KRAFTSTOFFTANKSENDER
Von (V) 60081 bis November 1995
aus £222,54
aus £222,54
# 4
MPN: 38-56085
KRAFTSTOFFANZEIGE
Ab November 1995
aus £161,55
aus £161,55
# 5
MPN: 38-62240
ÖLTEMPERATURANZEIGE
Bis November 1995
aus £184,40
aus £184,40
# 5
MPN: 38-56083
ÖLTEMPERATURANZEIGE
Ab November 1995
aus £148,00
aus £148,00
# 5
MPN: 38-62239
ÖLDRUCKMESSER
Bis November 1995
# 6
MPN: 38-56084
ÖLDRUCKMESSER
Ab November 1995
aus £268,71
aus £268,71
# 7
MPN: 38-62255
VOLTMETER
Bis November 1995
aus £328,05
aus £328,05
# 7
MPN: 38-56087
VOLTMETER
Ab November 1995
aus £148,00
aus £148,00
# 8
MPN: 38-62243
UHR
Bis November 1995
aus £324,61
aus £324,61
# 8
MPN: 38-56095
UHR
Ab November 1995
aus £298,46
aus £298,46
# -
-
UMGEBUNGSTEMPERATURANZEIGE
# 9
MPN: 38-62260
SCHNITTSTELLE ECU
Bis zu (V) 60080
aus £904,26
aus £904,26
# 9
MPN: 38-64335
SCHNITTSTELLE-ECU FÜR MODIFIZIERTEN LANGEN KRAFTSTOFFTANKSENDER
Bis zu (V) 60080 (Bestandteil der Kits:38-64330/1
# 9
MPN: 38-64321
SCHNITTSTELLE ECU
Von (V) 60081 bis Okt. 1995
aus £2.331,27
aus £2.331,27
# 9
MPN: 38-74187
SCHNITTSTELLE ECU
Von Okt. 1995 bis Nov. 1995
# 9
MPN: 38-74452
SCHNITTSTELLE ECU
Ab November 1995
aus £4.521,91
aus £4.521,91
# -
-
Klebeband, 1/2 breit
Schnittstelle anschließen
# -
-
Warnlampensymbolsatz
# 10
MPN: 37-62791
WARNLEUCHTEN-BIRNENHALTER
aus £6,05
aus £6,05
# 11
MPN: 38-62681
GLÜHBIRNENABDECKUNG, GRÜN, KLEIN
aus £1,60
aus £1,60
# -
-
HOLZVERZIERUNG, MITTELARMATURINSTRUMENTE
Rechtslenker
# -
-
HOLZVERZIERUNG, MITTELARMATURINSTRUMENTE
Linkslenker
# -
-
INSTRUMENTENMETALLPLATTE
# -
-
Scheibe, EINFACH, M5
Instrumentenmetallplatte zur Holzverkleidung
# -
-
Scheibe, RÜTTERFEST, M5
Instrumentenmetallplatte zur Holzverkleidung
# -
-
Nuss, M5
Instrumentenmetallplatte zur Holzverkleidung
# -
-
DICHTUNGSBAND
# 12
MPN: 83-62852
INSTRUMENTENMETALLPLATTE
aus £7,83
aus £7,83
# -
-
SCHRAUBE, NEIN 4 X 1/4
Instrumentenmetallplatte zur Holzverkleidung
# 13
MPN: 83-62850
DISTANZPLATTE, FÜR WARNLEUCHTEN
Warnleuchten an der Holzverkleidung
aus £2,56
aus £2,56
# 14
MPN: 83-62851
ABSTANDSHALTER, RUND
Warnleuchten an der Holzverkleidung
aus £2,11
aus £2,11
# -
-
Holzverkleidung, Hauptinstrumente – ohne Fahrerairbag
Bis zu (V) 60090
# -
-
Holzverkleidung, Hauptinstrumente – mit Fahrerairbag
Bis zu (V) 60090
# -
-
HOLZVERZIERUNG, HAUPTINSTRUMENTE
Alle Autos von (V) 60091
# -
-
Flügelnuss, M5
Holzverkleidung am Armaturenbrett
# -
-
SCHRAUBE, M5 X 25
Holzverkleidung am Armaturenbrett
# -
-
Scheibe, EINFACH, M5
Holzverkleidung am Armaturenbrett
# 15
MPN: 37-62464
SCHALTER, HAUBE ÖFFNEN/SCHLIESSEN
aus £36,33
aus £36,33
# 16
MPN: 37-54987
SCHALTER, SEITE/KOPF
aus £152,71
aus £152,71
# -
-
HOLZVERZIERUNG, ARMATURENBRETTSEITE
Rechtslenker
# -
-
HOLZVERZIERUNG, ARMATURENBRETTSEITE
Linkslenker
# -
-
Scheibe, EINFACH, M5
# -
-
Nuss, M5
# -
-
SCHRAUBE, M3 X 8, SCHWARZ, SENKKOPF
# 17
MPN: 37-64037
SCHALTER, DIMMER, INSTRUMENTENTAFEL
aus £223,21
aus £223,21
# 18
MPN: 37-62465
KNOPF, DIMMERSCHALTER
aus £4,36
aus £4,36
# 19
MPN: 83-62666
HALTERUNG, DIMMER-STEUERMODUL
Rechtslenker
aus £5,19
aus £5,19
# 19
MPN: 83-62667
HALTERUNG, DIMMER-STEUERMODUL
Linkslenker
aus £3,97
aus £3,97
# -
-
KLEBEBAND, 50MM BREIT, DIMMERSTEUERUNG
Von (V) 60091
# -
-
SELBSTKLEBENDES BAND, 50MM BREIT, DIMMERSTEUERUNG
# 20
MPN: 83-62676
HALTERUNG, DIMMER-STEUERPOTENZIOMETER
aus £38,21
aus £38,21
# -
-
CLIP, NEIN 6
Halterung zur Befestigung am Armaturenbrett
# -
-
SCHRAUBE, NR. 6 X 1/2
Halterung zur Befestigung am Armaturenbrett
# 21
MPN: 37-64046
SÄULENSCHALTER, MULTIFUNKTION
aus £289,24
aus £289,24
# 22
MPN: 25-62289
ZÜNDSCHALTERBAUGRUPPE
aus £69,61
aus £69,61
# -
-
RADIO-/KASSETTENSPIELER
# -
-
RADIO-/KASSETTENSPIELER
# -
-
RADIO-/KASSETTENSPIELER
Ab Februar 1994
# -
-
RADIO-/KASSETTENSPIELER
Autos aus den USA und Kanada
# -
-
Radio/CD-Player, optionale Ausstattung
Von (V) 60178
# -
-
Radio/CD-Player, optionale Ausstattung
Von (V) 60092 Bis zu (V) 60191
# -
-
Radio/CD-Player, optionale Ausstattung
Von (V) 60192 Bis zu (V) 60211
# -
-
Radio/CD-Player, optionale Ausstattung
Von (V) 60212
# -
-
Radio/CD-Player, optionale Ausstattung
Autos aus den USA und Kanada
# -
-
VERSTÄRKER, OPTIONALE AUSSTATTUNG
Bis zu (V) 60177
# -
-
VERSTÄRKER, OPTIONALE AUSSTATTUNG
Von (V) 60178
# -
-
SCHRAUBE, PK, NR. 6 X 3/8, OPTIONALE AUSSTATTUNG
Verstärkeranschluss – (kein neuer Verstärker)
# -
-
Scheibe, EINFACH, KEIN 6, CHROM, OPTIONALE AUSSTATTUNG
Verstärkeranschluss – (kein neuer Verstärker)
# 23
MPN: 89-50251
KLIMAANLAGE-STEUERGERÄT
# 24
MPN: 37-51413
SCHALTER, BEHEIZTE FRONTSCHEIBE
aus £25,55
aus £25,55
# 25
MPN: 37-51413
SCHALTER, BEHEIZTE HECKSCHEIBE
aus £25,55
aus £25,55
# 26
MPN: 37-50331
SCHALTER, NEBELSCHEINWERFER
aus £31,79
aus £31,79
# 27
MPN: 37-62854
SCHALTER, NEBELSCHLUSSLEUCHTEN
aus £38,78
aus £38,78
# 28
MPN: 37-50331
SCHALTER, SITZHEIZUNG
aus £31,79
aus £31,79
# 29
MPN: 37-62602
SCHALTTAFEL, SELBSTKLEBEND
Siehe auch 6.3D
aus £27,57
aus £27,57
# -
-
GLÜHBIRNE, 12V 2W, PANEL-BELEUCHTUNG
# -
-
Lampenhalteklammer
# 30
MPN: 37-62463
SCHALTER, FENSTERHEBER RECHTS
aus £57,16
aus £57,16
# 30
MPN: 37-62639
SCHALTER, FENSTERHEBER LINKS
aus £72,85
aus £72,85
# -
-
Scheibe, EINFACH, M5
Schalter anbringen
# -
-
NUT, NYLOC, M5
Schalter anbringen
# -
-
SCHALTER, „SPORT“-MODUS
Nur Automatikautos
# -
-
LAUTSPRECHER
# 31
MPN: 37-52075
LAUTSPRECHER-MONTAGERING
aus £2,40
aus £2,40
# -
-
SCHRAUBE, M4 X 20
Lautsprecherbefestigung
# -
-
Scheibe, EINFACH, M4
Lautsprecherbefestigung
# 32
MPN: 37-61181
SITZSCHALTER
Bis zu (V) 60142 (Schwarzer Stecker)
aus £705,66
aus £705,66
# 32
MPN: 37-64560
SITZSCHALTER
Von (V) 60143 (Grauer Stecker)
aus £349,87
aus £349,87
# 33
MPN: 83-61465
HALTERUNG, SITZSCHALTER
aus £7,63
aus £7,63
# -
-
NUT, NYLOC, M5
Sitzschalter zur Halterung
# -
-
Scheibe, RÜTTERFEST, M5
Sitzschalter zur Halterung
# 34
MPN: 37-62853
SCHALTER, TÜRSPIEGEL
aus £354,28
aus £354,28
# 35
MPN: 37-23417
Sicherungskasten, ohne Sicherungen
aus £15,71
aus £15,71
# -
-
SICHERUNG, 7.5 AMP, BRAUN
# -
-
SICHERUNG, 10 AMP, ROT
# -
-
SICHERUNG, 15 AMP, BLAU
# -
-
SICHERUNG, 20 AMP, GELB
# -
-
SICHERUNG, 25 AMP, LÖSCHEN
# -
-
SICHERUNG, 30 AMP, GRÜN
# 36
MPN: 37-15367B
KNOPF, GRAVIERT „STIEFEL“
aus £5,38
aus £5,38
# 37
MPN: 37-15367F
KNOPF, GRAVIERT „FUEL“
aus £5,17
aus £5,17
# 38
MPN: 37-15369
SCHALTEREINHEIT, KOFFERRAUM OFFEN
aus £39,30
aus £39,30
# 39
MPN: 696316
SICHERUNGSMUTTER, MESSING
aus £1,83
aus £1,83
# -
-
LÜNETTE, SCHWARZ
# 40
MPN: 37-62934
TASTE, KOFFERRAUM-ÖFFNUNGSSCHALTER, (FAHRZEUGSYMBOL)
aus £9,78
aus £9,78
# -
-
SCHALTEREINHEIT, KRAFTSTOFFKLAPPE
# -
-
Schalter, Lordosensteuerung (Teil von 695135 Lordosen-Set)
Bis zu (V) 60144
# -
-
Blende, Lendenkontrollschalter
# -
-
Schalter, Lordosensteuerung, rechts (Sitzsymbol)
Von (V) 60137 (Okt. 1994)
# -
-
SCHALTER, LENDENSTEUERUNG, LINKS (SITZSYMBOL)
Von (V) 60137 (Okt. 1994)
# -
-
SCHALTER, LENDENSTEUERUNG (PFEILSYMBOL)
Ab Februar 1995
# 41
-
MOTORHAUBENENTRIEGELUNGSGRIFF
Siehe Abschnitt 7
# 42
MPN: 695296
TÜRZUG
aus £10,94
aus £10,94
# -
-
HOLZVERKLEIDUNG, TÜR RECHTS
Auch für Virage geeignet
# -
-
HOLZVERKLEIDUNG, TÜR LINKS
Auch für Virage geeignet
# -
-
SCHRAUBE, NR.6 X 3/8 IN., CHROM
Holzverkleidung anbringen
# -
-
HOLZVERZIERUNG, RADIO- UND KLIMAANLAGE-STEUERGERÄT
# 43
MPN: 97-26457
ETIKETT, KILOMETERZÄHLER-DISKREPANZ
USA-Autos
aus £5,55
aus £5,55
# -
-
Spezieller Markierungsstift für Etiketten
USA-Autos
# 44
MPN: 37-62936
KNOPF MIT GRAVIERTER „FUEL“ (TANKSTELLENSYMBOL)
aus £32,83
aus £32,83
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (2000) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (2000) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (2000) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (2000) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (2000) FAHRGESTELLAUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (2000) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (2000) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (2000) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (2000) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (2000) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (2000) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (2000) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (2000) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (2000) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (2000) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (2000) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (2000) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (2000) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (2000) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (2000) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (2000) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (2000) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (2000) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (2000) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (2000) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (2000) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (2000) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (2000) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (2000) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (2000) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (2000) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (2000) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (2000) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (2000) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (2000) ANSAUGKRÜMMER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (2000) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (2000) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (2000) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (2000) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (2000) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (2000) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (2000) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (2000) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (2000) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (2000) DREHMOMENTWANDLER, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. FAHRGESTELLNUMMER 60043 BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (2000) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, VOLANTE, CA. FAHRGESTELLNUMMER 60043 TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEITSWÄHLER, GEAROX LINKAGE, VOLANTE, CA. VIN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (2000) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (2000) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (2000) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (2000) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (2000) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (2000) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (2000) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (2000) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (2000) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (2000) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (2000) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (2000) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
