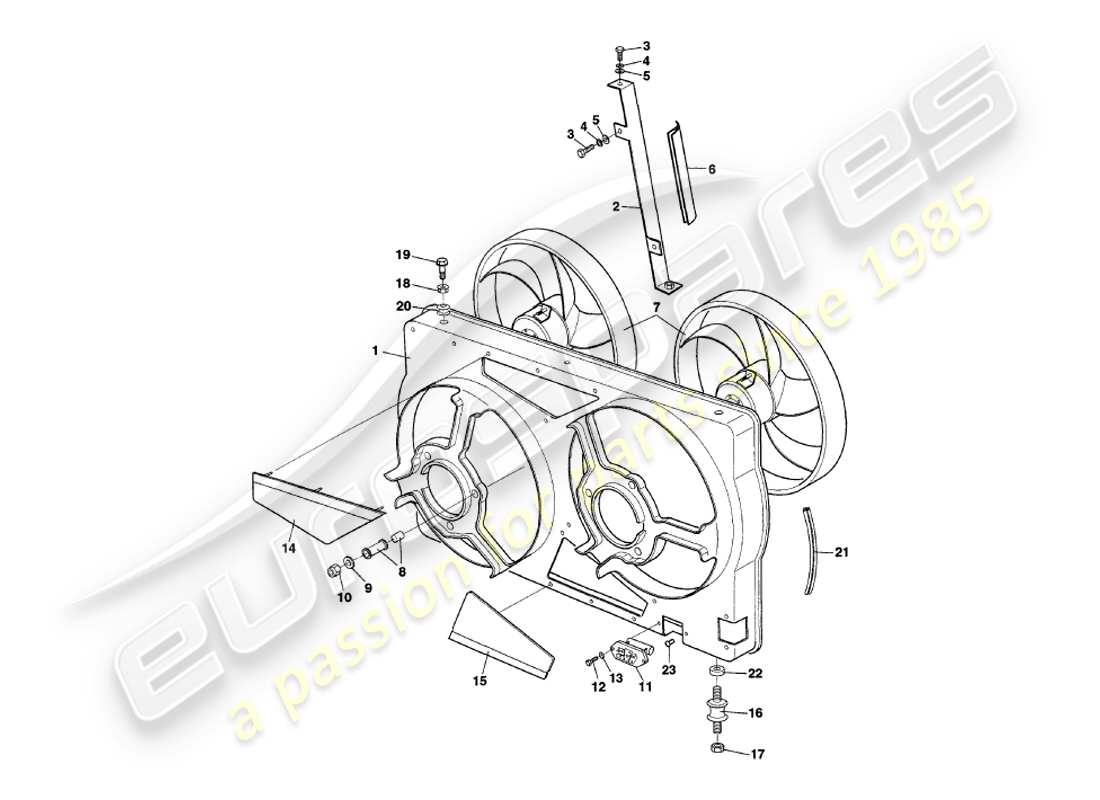

1.7B - Kühlerlüfterverkleidung
Aston Martin V8 Volante (1997) Radiator Fan Cowling Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 32-70532
KÜHLVENTILATOR UND WINDLAUFBAUGRUPPE
aus £919,31
aus £919,31
# 1
MPN: 32-73832
FÄCHERHAUBE
aus £266,34
aus £266,34
# 2
MPN: 32-73821
Lüfterhauben-Splitter-Baugruppe
aus £51,90
aus £51,90
# 3
MPN: 695613
SCHRAUBE, M4X16
Splitter zur Lüfterhaube
aus £0,67
aus £0,67
# 4
MPN: 692064
Scheibe, SPRF, M4
Splitter zur Lüfterhaube
aus £0,47
aus £0,47
# 5
MPN: 692054
Scheibe, EINFACH, M4
Splitter zur Lüfterhaube
aus £0,47
aus £0,47
# 6
MPN: 692369
DICHTUNG, GUMMI
Splitter zum Kühler
aus £22,67
aus £22,67
# 7
MPN: 32-72136
KÜHLVENTILATOR UND MOTOR
aus £256,72
aus £256,72
# 8
MPN: 32-72138
HÜLSE, KÜHLVENTILATOR
Fächer zur Motorhaube
# 9
MPN: 32-72823
Scheibe, M6
Fächer zur Motorhaube
# 10
MPN: 693983
NUT, NYLOC, M6
Fächer zur Motorhaube
aus £0,47
aus £0,47
# 11
MPN: 37-52615
WIDERSTAND
aus £39,44
aus £39,44
# 12
MPN: 692785
SCHRAUBE, M4X16
Widerstand zur Motorhaube
aus £1,20
aus £1,20
# 13
MPN: 692054
Scheibe, EINFACH, M4
Widerstand zur Motorhaube
aus £0,47
aus £0,47
# 14
MPN: 32-72820
KLAPPE, LÜFTERHAUBE, OBEN
Ausgeschnitten aus 32-72819
aus £2,14
aus £2,14
# 15
MPN: 32-72821
KLAPPE, LÜFTERHAUBE, UNTEN
Ausgeschnitten aus 32-72819
aus £2,14
aus £2,14
# 16
MPN: 692599
GUMMI-ISOLATOR
aus £59,77
aus £59,77
# 17
MPN: 695515
MUTTER, NYLOC, FLG M8
aus £0,48
aus £0,48
# 18
MPN: 695527
MUTTER, FLG M8
aus £0,51
aus £0,51
# 19
MPN: 695160
SCHRAUBE, FLG, M8X30
aus £1,15
aus £1,15
# 20
MPN: 32-72137
MONTAGEGUMMI, LÜFTERHAUBE
aus £5,26
aus £5,26
# -
-
TÜLLE
# 21
MPN: 692373
DICHTUNG, LÜFTERHAUBE
aus £128,00
aus £128,00
# 22
MPN: 069-064-0050
DISTANZSTÜCK, LÜFTERHAUBE/GUMMI-ISOLATOR
aus £9,32
aus £9,32
# 23
MPN: 694964
Nietmutter, M4 CSK-KOPF
aus £0,57
aus £0,57
# -
-
KABELBINDER, 98MM X 22MM
Kabelbaum zur Lüfterhaube
# -
-
SCHRAUBE, M5 X 16
Lüftermasse zum Gehäuse
# -
-
Scheibe, SPRF, M5
Lüftermasse zum Gehäuse
# -
-
Scheibe, EINFACH, M5
Lüftermasse zum Gehäuse
