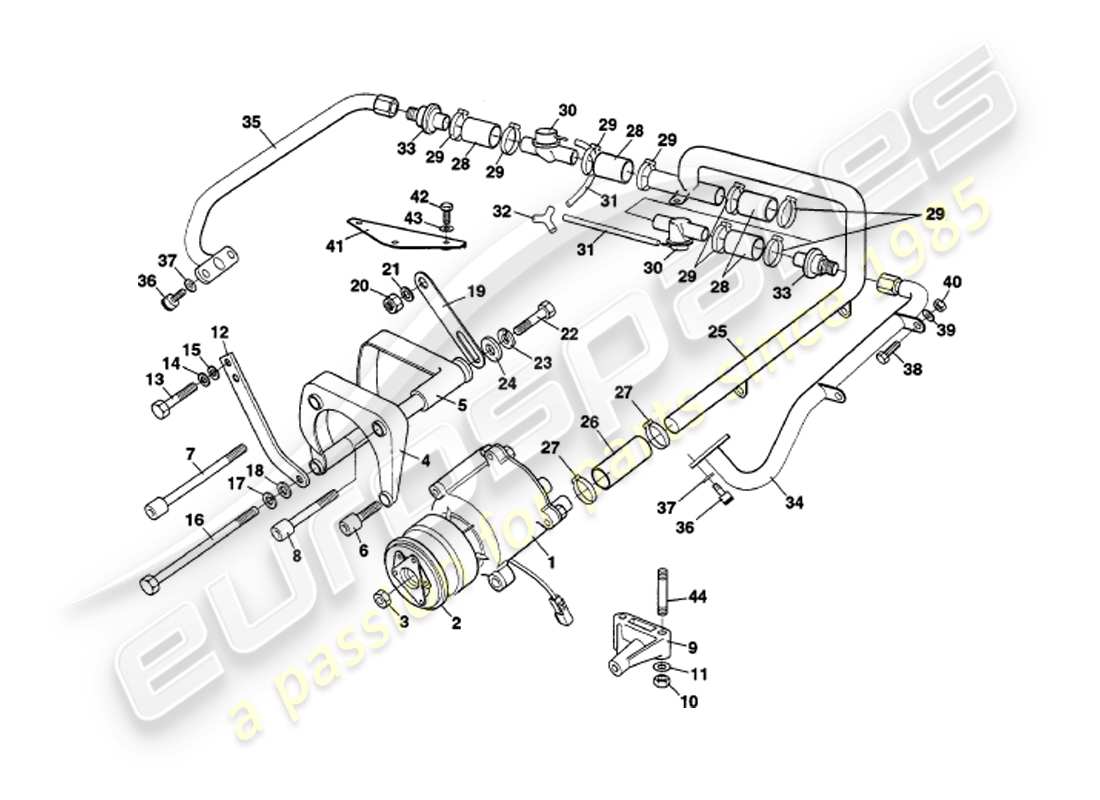

2.3 - Sekundärluft-Injektionssystem
Aston Martin V8 Volante (1997) Secondary Air Injection System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 07-26473
Luftpumpe und Kupplungsbaugruppe
# 1
MPN: 07-26472
LUFTPUMPE
aus £650,78
aus £650,78
# 2
MPN: 07-26471
KUPPLUNG, LUFTPUMPE
aus £434,71
aus £434,71
# 3
MPN: 692232
SICHERUNGSMUTTER, M14, DÜNN
aus £2,16
aus £2,16
# -
-
LOCTITE, NUTLOCK 242E, BLAU
# 4
MPN: 07-26460
GEHÄUSE AUSSEN, LUFTPUMPE
aus £215,73
aus £215,73
# 5
MPN: 07-26462
GEHÄUSEBAUGRUPPE INNEN, LUFTPUMPE
aus £107,40
aus £107,40
# 6
MPN: 693782
KAPPENSCHRAUBE, M8X20
aus £0,54
aus £0,54
# 7
MPN: 694261
KAPPENSCHRAUBE, M8X100
aus £2,53
aus £2,53
# 8
MPN: 694480
KAPPENSCHRAUBE, M8X70
aus £0,87
aus £0,87
# 9
MPN: 07-26223
MONTAGEHALTERUNG, LUFTPUMPE
aus £89,95
aus £89,95
# 10
MPN: 123115
NUT, NYLOC, 5/16 UNF
Montagehalterung am Zylinderkopf
aus £3,58
aus £3,58
# 11
MPN: 119471
Scheibe, EINFACH, 5/16
Montagehalterung am Zylinderkopf
# 12
MPN: 07-25872
PLATTE, PIVOT, LUFTPUMPE
aus £31,84
aus £31,84
# 13
MPN: 692087
SCHRAUBE, M8X20
Schwenkplatte zur Frontabdeckung
# 14
MPN: 692047
Scheibe, FEDER, M8
Schwenkplatte zur Frontabdeckung
aus £0,47
aus £0,47
# 15
MPN: 692057
Scheibe, EINFACH, M8
Schwenkplatte zur Frontabdeckung
aus £0,47
aus £0,47
# 16
MPN: 693217
BOLZEN, M10X160
Luftpumpe an Halterung
aus £10,94
aus £10,94
# 17
MPN: 692068
Scheibe, RÜTTERFEST, M10
Luftpumpe an Halterung
aus £0,47
aus £0,47
# 18
MPN: 692058
Scheibe, EINFACH, M10
Luftpumpe an Halterung
aus £0,47
aus £0,47
# 19
MPN: 07-25871
EINSTELLGLIED, LUFTPUMPE
aus £30,94
aus £30,94
# 20
MPN: 692034
NUT, NYLOC, M10
Einstellverbindung zum Bolzen
aus £0,47
aus £0,47
# 21
MPN: 692058
Scheibe, EINFACH, M10
Einstellverbindung zum Bolzen
aus £0,47
aus £0,47
# 22
MPN: 692185
SETSCHRAUBE, M10X25
Einstellverbindung zur AIR-Pumpe
aus £0,99
aus £0,99
# 23
MPN: 692048
Scheibe, FEDER, M10
Einstellverbindung zur AIR-Pumpe
aus £0,47
aus £0,47
# 24
MPN: 692058
Scheibe, EINFACH, M10
Einstellverbindung zur AIR-Pumpe
aus £0,47
aus £0,47
# 25
MPN: 07-72927
Lufteinspritzrohr-Baugruppe
aus £448,74
aus £448,74
# -
-
ROHRCLIP
Primärrohr zum Ansaugrohr
# -
-
SCHRAUBE, M5X16
Primärrohr zum Ansaugrohr
# -
-
Scheibe, EINFACH, 3/16 ID
Primärrohr zum Ansaugrohr
# -
-
Nuss, M5
Primärrohr zum Ansaugrohr
# 26
MPN: 07-26652
SCHLAUCH, LUFTPUMPE AN EINSPRITZROHR KOMPL
Hergestellt aus 694790
# 27
MPN: 694620
CLIP, OETIKER 326
Schlauchbefestigung
aus £1,20
aus £1,20
# 28
MPN: 07-26651
SCHLAUCH, LUFTEINSPRITZUNG
Hergestellt aus 696337
# 29
MPN: 692723
OHRKLEMME
Schlauchbefestigung
aus £2,04
aus £2,04
# 30
MPN: 07-26602
LUFTSCHALTVENTIL
aus £75,76
aus £75,76
# 31
MPN: 692546
ROHR, POLYVON, 1/8 DURCHM
LUFTSCHALTVENTIL
aus £7,92
aus £7,92
# 32
MPN: 08-21068
Y-VERBINDUNG
LUFTSCHALTVENTIL
# 33
MPN: 07-26655
RÜCKSCHLAGVENTIL
aus £65,23
aus £65,23
# 34
MPN: 07-73668
SEKUNDÄRLUFT-EINSPRITZROHR-BAUGRUPPE, LINKS
aus £604,75
aus £604,75
# 35
MPN: 07-73666
SEKUNDÄRLUFT-EINSPRITZROHR-BAUGRUPPE, RECHTS
aus £604,75
aus £604,75
# -
-
Scheibe, FEDER, 1/4
Luftrohr rechts, zum Zylinderkopfbolzen
# -
-
Scheibe, EINFACH, 1/4
Luftrohr rechts, zum Zylinderkopfbolzen
# -
-
SICHERUNGSMUTTER, 1/4
Luftrohr rechts, zum Zylinderkopfbolzen
# 36
MPN: 694211
KAPPENSCHRAUBE, M6X16
Sekundärluftrohre anbringen
aus £0,87
aus £0,87
# 37
MPN: 692046
Scheibe, FEDER, M6
Sekundärluftrohre anbringen
aus £0,47
aus £0,47
# 38
MPN: 692262
SCHRAUBE, M6X12
Primärrohr zu Sekundärrohr, links
aus £0,47
aus £0,47
# 39
MPN: 692056
Scheibe, EINFACH, M6
Primärrohr zu Sekundärrohr, links
aus £0,47
aus £0,47
# 40
MPN: 692151
NUT, NYLOC, M6
Primärrohr zu Sekundärrohr, links
aus £0,54
aus £0,54
# 41
MPN: 07-72852
Stützhalterung, Lufteinspritzrohre
aus £22,59
aus £22,59
# 42
MPN: 692090
SCHRAUBE, M5X12
aus £0,47
aus £0,47
# 43
MPN: 692045
Scheibe, FEDER, M5
aus £0,47
aus £0,47
# 44
MPN: 694222
STUD, 5/16 UNC/UNF
LUFTPUMPENHALTERUNG
aus £8,78
aus £8,78
