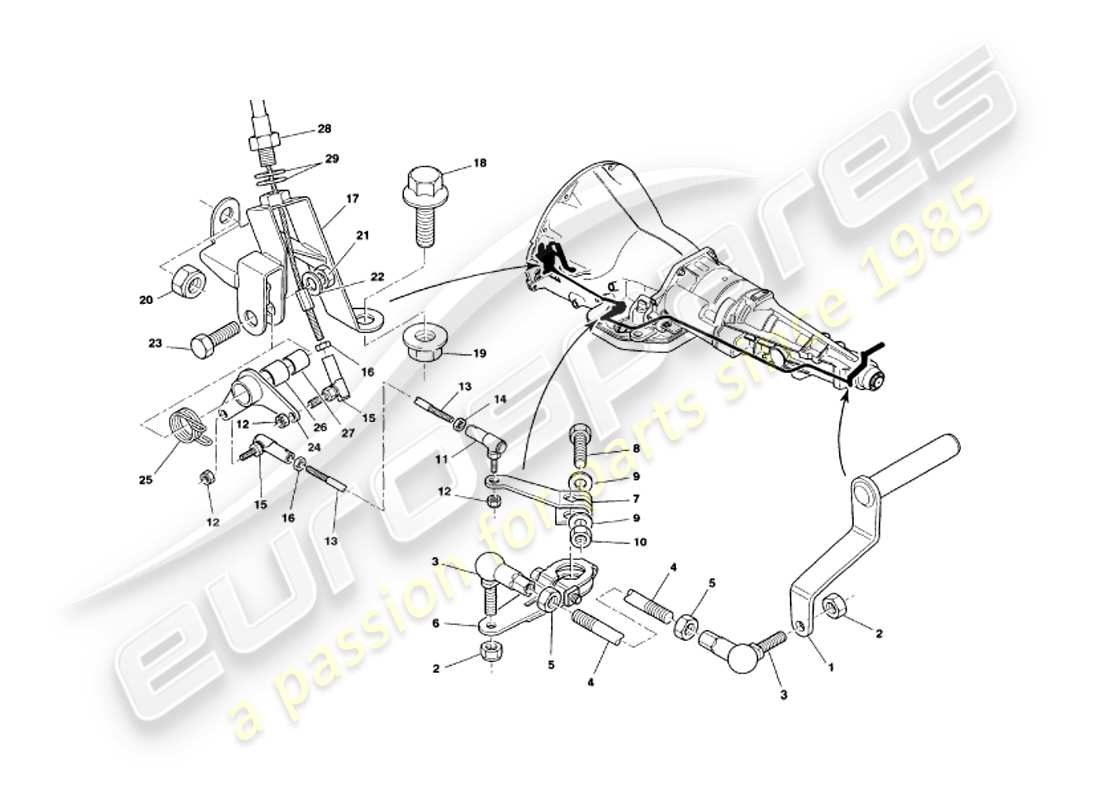

3.3B - Getriebegestänge
Aston Martin V8 Volante (1997) Gearbox Linkage Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 42-56123
SPINDEL- UND HEBELBAUGRUPPE
aus £5,97
aus £5,97
# 2
MPN: 692135
NUT, NYLOC, M8
aus £0,99
aus £0,99
# 3
MPN: 695955
KUGELGELENK, M8
aus £75,04
aus £75,04
# 4
MPN: 42-56330
STEUERSTANGENBAUGRUPPE, GANGWÄHLER
aus £103,04
aus £103,04
# 5
MPN: 692482
Nuss, M8
aus £0,87
aus £0,87
# 6
MPN: 42-62367
HANDBEDIENHEBEL-BAUGRUPPE
aus £35,84
aus £35,84
# 7
MPN: 42-14533
KICKDOWN-HEBEL
aus £10,94
aus £10,94
# 8
MPN: 692267
BOLZEN, M6X30
aus £0,70
aus £0,70
# 9
MPN: 692056
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 10
MPN: 697122
NUT, NYLOC, M6
aus £0,47
aus £0,47
# 11
MPN: 694291
KUGELGELENK, 10-32 UNF, LINKS
aus £7,93
aus £7,93
# 12
MPN: 589-000-0203
NUT, NYLOC, 10-32 UNF
aus £1,35
aus £1,35
# 13
MPN: 42-26192
BETÄTIGUNGSSTANGE, KICKDOWN
aus £156,33
aus £156,33
# 14
MPN: 694293
SICHERUNGSMUTTER, 10-32 UNF, LINKS
aus £2,24
aus £2,24
# 15
MPN: 694290
KUGELGELENK, 10-32 UNF, RH
aus £9,11
aus £9,11
# 16
MPN: 694292
SICHERUNGSMUTTER, 10-32 UNF, RH
aus £0,52
aus £0,52
# 17
MPN: 42-62316
KICKDOWN-HALTERUNG KOMPL
aus £183,20
aus £183,20
# 18
MPN: 695575
SCHRAUBE, M12X30
Kickdown-Halterung am Getriebe
aus £2,14
aus £2,14
# 19
MPN: 695517
Nuss, M12
aus £1,15
aus £1,15
# 20
MPN: 696078
NUT, NYLOC, 7/16 UNC
Kickdown-Halterung an Adapterring
aus £0,47
aus £0,47
# 21
MPN: 541006
NUT, 3/8 UNC
Kurbelhebel zur Kickdown-Halterung
aus £0,47
aus £0,47
# 22
MPN: 119482
Scheibe, FEDER, 3/8
Kurbelhebel zur Kickdown-Halterung
aus £0,47
aus £0,47
# 23
MPN: 690163
SCHRAUBE, 3/8 UNC X 1 1/4
Kurbelhebel zur Kickdown-Halterung
aus £3,09
aus £3,09
# 24
MPN: 096-031-0001
KURBELHEBEL, KICKDOWN
aus £180,82
aus £180,82
# 25
MPN: 42-54108
FEDER, KLINGELKURBEL
aus £15,36
aus £15,36
# 26
MPN: 690672
BUSH, AUSSEN, 1/2 X 5/8
aus £5,19
aus £5,19
# 27
MPN: 081-031-0146
BUSH, INNEN, 1/2 X 3/8
aus £12,55
aus £12,55
# -
-
Anti-Griff-Verbindung
Zwischen den Büschen auftragen
# 28
MPN: 08-26191
KABEL, KICKDOWN
aus £60,38
aus £60,38
# 29
MPN: 692058
Scheibe, EINFACH, M10
Gezielt verwenden
aus £0,47
aus £0,47
