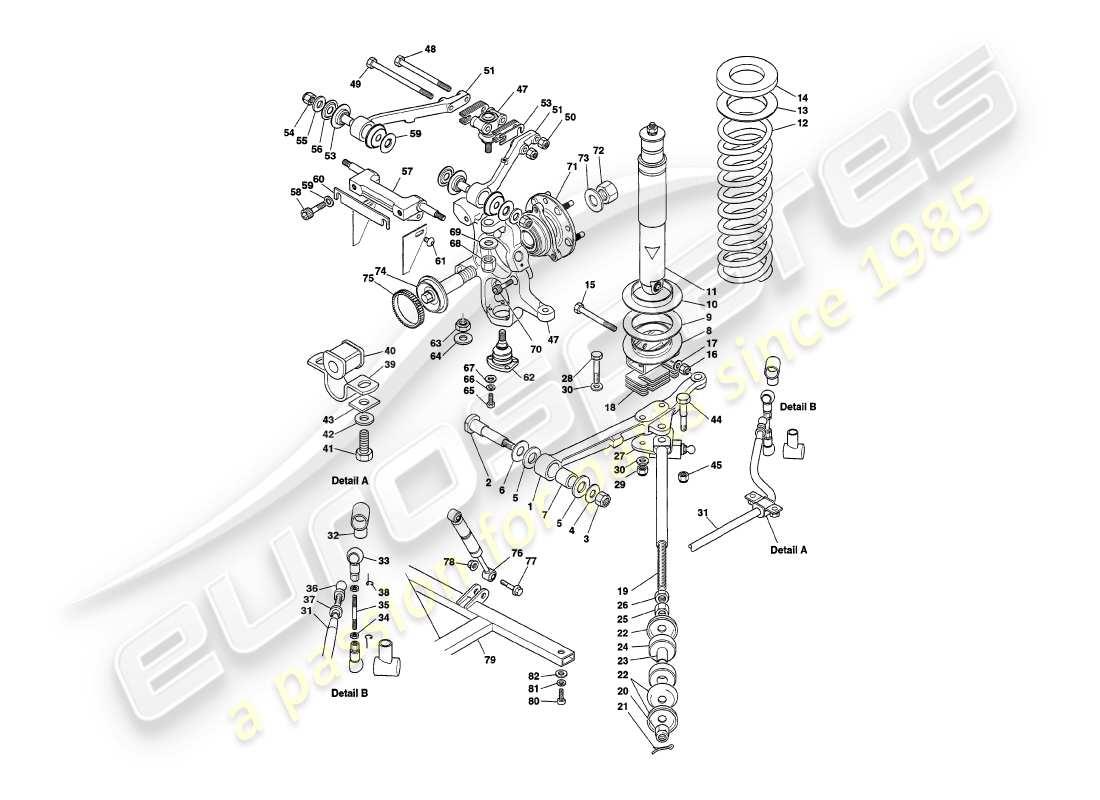

4.1 - Vorderradaufhängung
Aston Martin V8 Volante (1997) Front Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 0
MPN: 23-71666
QUERLENKERBAUGRUPPE, RECHTS
# 0
MPN: 23-71667
QUERLENKERBAUGRUPPE, LINKS
# 1
MPN: 23-71576
QUERLENKER, RECHTS
aus £958,26
aus £958,26
# 1
MPN: 23-71577
QUERLENKER, LINKS
aus £958,26
aus £958,26
# 2
MPN: 23-10547
BOLZEN, UNTERER QUERLENKER
aus £236,96
aus £236,96
# 3
MPN: 123117
NUT, NYLOC, 5/8 UNF
aus £2,50
aus £2,50
# 4
MPN: 119475
Scheibe, EINFACH, 5/8
aus £0,59
aus £0,59
# 5
MPN: 23-14335
Scheibe
aus £39,31
aus £39,31
# 6
MPN: 23-10546
Scheibe, untere Querlenkerbefestigung
aus £15,34
aus £15,34
# 7
MPN: 23-14431
METALASTISCHE BUCHSE
# 8
MPN: 23-72379
MONTAGEBAUGRUPPE, UNTERE FEDER/DÄMPFER
aus £264,26
aus £264,26
# 9
MPN: 23-72382
ISOLATOR
aus £14,55
aus £14,55
# 10
MPN: 23-52735
ABDECKPLATTE, FEDER
aus £79,68
aus £79,68
# 11
MPN: 23-56346
DÄMPFER, VORNE
aus £1.109,27
aus £1.109,27
# 12
MPN: 23-73401
STRASSENFEDER, VORNE
aus £496,64
aus £496,64
# 13
MPN: 23-52735
ABDECKPLATTE, FEDER
aus £79,68
aus £79,68
# 14
MPN: 23-10958
ISOLIERGUMMI
aus £30,32
aus £30,32
# 15
MPN: 695406
BOLZEN, M12X80
aus £1,17
aus £1,17
# 16
MPN: 692093
NUT, NYLOC, M12
aus £0,47
aus £0,47
# 17
MPN: 692059
Scheibe, EINFACH, M12
aus £0,47
aus £0,47
# 18
MPN: 23-72383
UNTERLEGSCHEIBE, UNTERE FEDER-/DÄMPFERMONTAGE
aus £14,14
aus £14,14
# 19
MPN: 23-10491
Bremsreaktionsstrebe
aus £255,91
aus £255,91
# 20
MPN: 690805
NUT, NYLOC, 3/4 UNF
aus £2,11
aus £2,11
# 21
MPN: 697016
GETEILTE PIN, 2.5MM X 40MM
aus £1,13
aus £1,13
# 22
MPN: 23-71935
Scheibe, GEHÄUSE, BREMSREATIONSSTRÜT
aus £45,71
aus £45,71
# 23
MPN: 23-16504
Distanzrohr
aus £32,38
aus £32,38
# 24
MPN: 23-71934
BUCHSE, BREMSREAKTIONSSTRÜT
aus £60,95
aus £60,95
# 25
MPN: 697015
NUSS, VOLL, 3/4 UNF
aus £1,21
aus £1,21
# 26
MPN: 691269
NUSS, DÜNN, 3/4 UNF
aus £1,77
aus £1,77
# 27
MPN: 23-72492
MONTAGEPLATTE KOMPL., QUERLENKER/ARB, RECHTS
# 27
MPN: 23-72493
MONTAGEPLATTE, QUERLENKER/ARB, LINKS
# 28
MPN: 694623
BOLZEN, M10X75
aus £1,63
aus £1,63
# 29
MPN: 692034
NUT, NYLOC, M10
aus £0,47
aus £0,47
# 30
MPN: 692058
Scheibe, EINFACH, M10
aus £0,47
aus £0,47
# 31
MPN: 23-56350
STABILISATOR, VORNE
aus £361,58
aus £361,58
# 32
MPN: 09-80400
GUMMISTÜTZE, KUGELGELENK
Bis zu (V)89058
Ersetzung
Ersetzung
# 33
MPN: 696597
KÖRPER, KUGELGELENK
Bis zu (V)89058
aus £7,02
aus £7,02
# 34
MPN: 692078
MUTTER, M10, KUGELGELENK
Bis zu (V)89058
aus £0,71
aus £0,71
# -
-
COPA SLIP, 8OZ ROHR
Bis zu (V)89058
# 35
MPN: 23-73043
DROP LINK, ARB
Bis zu (V)89058
# 35
MPN: 23-74912
DROP LINK, VORDERER ARB, RH
Von (V)89059
aus £244,43
aus £244,43
# 35
MPN: 23-74913
DROP LINK, VORDERER ARB, LINKS
Von (V)89059
aus £244,43
aus £244,43
# 36
MPN: 696598
KUGELSTIFT, KUGELGELENK
Bis zu (V)89058
aus £15,81
aus £15,81
# 37
MPN: 696600
STAUBSCHUTZ, KUGELGELENK
Bis zu (V)89058
aus £2,11
aus £2,11
# 38
MPN: 696730
EXTERNE DRAHTBEFESTIGUNG, KUGELGELENK
Bis zu (V)89058
aus £1,76
aus £1,76
# -
-
LOCTITE 242E, DICHTMITTEL
# 39
MPN: 23-56684
MONTAGEHALTERUNG, ANTI-ROLLBAR
aus £65,16
aus £65,16
# -
-
ADAPTERPLATTE, VORDERER ÜBERROLLSTANGE
Von (V)89059
# 40
MPN: 23-80257
Buchse, Stabilisator
aus £25,88
aus £25,88
# 41
MPN: 692129
SCHRAUBE, M8X25
aus £0,59
aus £0,59
# 42
MPN: 119471
Scheibe, EINFACH, 5/16
# 43
MPN: 23-56685
Scheibe, speziell, ARB-Montage
# 44
MPN: 521018
BOLZEN, 5/8 UNF X 2 1/4
aus £6,53
aus £6,53
# 45
MPN: 123117
NUT, NYLOC, 5/8 UNF
aus £2,50
aus £2,50
# 46
MPN: 23-74574
AUFRECHT, RH
Muss beim Ersetzen früherer Achsschenkel paarweise montiert werden (Fahrzeuge bis (V)89004)
aus £1.093,33
aus £1.093,33
# 46
MPN: 23-74575
AUFRECHT, LINKS
Muss beim Ersetzen früherer Achsschenkel paarweise montiert werden (Fahrzeuge bis (V)89004)
aus £1.314,73
aus £1.314,73
# 47
MPN: 23-26003
OBERES KUGELGELENK
aus £136,87
aus £136,87
# 48
MPN: 520634
BOLZEN, 3/8 UNF X 4 1/4
Querlenker zum oberen Kugelgelenk
aus £5,56
aus £5,56
# 49
MPN: 520640
BOLZEN, 3/8 UNF X 5
Querlenker zum oberen Kugelgelenk
aus £1,93
aus £1,93
# 50
MPN: 123113
NUT, NYLOC, 3/8 UNF
Querlenker zum oberen Kugelgelenk
aus £1,00
aus £1,00
# 51
MPN: 23-70347
Querlenker, oben
aus £474,43
aus £474,43
# 52
MPN: 23-10678
Unterlegscheibe, oberer Querlenker an Pfosten
aus £5,31
aus £5,31
# 53
MPN: 095-023-0113
BUSH, SLIPFLEX
aus £44,03
aus £44,03
# 54
MPN: 690156
NUT, NYLOC, 1/2 UNF
Querlenker zur Spindel
aus £2,96
aus £2,96
# 55
MPN: 095-023-0115
Scheibe, SPEZIAL, 1/2
aus £4,03
aus £4,03
# 56
MPN: 095-023-0112
Scheibe, OBERE QUERLENKERBUCHSE
aus £33,07
aus £33,07
# 57
MPN: 23-70351
SPINDEL, OBERER QUERLENKER
aus £925,98
aus £925,98
# 58
MPN: 698511
BOLZEN, SKT HD, M12X55
Obere Querlenkerachse zum Fahrgestell
aus £2,45
aus £2,45
# 59
MPN: 692049
Scheibe, FEDER, M12
Obere Querlenkerachse zum Fahrgestell
aus £0,47
aus £0,47
# 60
MPN: 23-13979
Distanzstück, vorderes oberes Querlenkergelenk
aus £16,56
aus £16,56
# 61
MPN: 696607
BOLZEN, M10X16
Spindel zum Web
aus £2,20
aus £2,20
# 62
MPN: 23-26004
UNTERE KUGELGELENKBAUGRUPPE
Ersetzung
Ersetzung
# 63
MPN: 123114
NUT, NYLOC, 9/16 UNF
Unteres Kugelgelenk zum Querlenker
aus £2,57
aus £2,57
# 64
MPN: 692141
Scheibe, EINFACH, 9/16
Unteres Kugelgelenk zum Querlenker
aus £0,47
aus £0,47
# 65
MPN: 692129
SCHRAUBE, M8X25
Senken Sie das Kugelgelenk auf den Pfosten ab
aus £0,59
aus £0,59
# 66
MPN: 119481
Scheibe, FEDER, 5/16
Senken Sie das Kugelgelenk auf den Pfosten ab
# 67
MPN: 119471
Scheibe, EINFACH, 5/16
Senken Sie das Kugelgelenk auf den Pfosten ab
# 68
MPN: 691147
NUT, 1/2 UNF
Oberes Kugelgelenk zum Pfosten
aus £0,50
aus £0,50
# 69
MPN: 119474
Scheibe, 1/2
Oberes Kugelgelenk zum Pfosten
aus £0,47
aus £0,47
# 70
MPN: 692820
KAPPENSCHRAUBE, M12X35
aus £2,95
aus £2,95
# 71
MPN: 23-70342
RADLAGER (NDH)
aus £859,01
aus £859,01
# 72
MPN: 693999
NUT, PHILIDAS, M23X3
aus £10,27
aus £10,27
# 73
MPN: 23-70344
Scheibe, NABENMUTTER
aus £1,13
aus £1,13
# 74
MPN: 23-70343
BEFESTIGUNGSSTIFT
aus £97,92
aus £97,92
# 75
MPN: 26-51630
SENSORRING
aus £18,50
aus £18,50
# -
-
LOCTITE 601
# 76
MPN: 23-56352
DÄMPFER, MOTOR
aus £200,58
aus £200,58
# 77
MPN: 695445
SCHRAUBE, FLG, M8 X 45 MOTORDÄMPFER ZUR BREMSREAKTIONSVERSTÄRKUNG
Motordämpfer an Untergestell kpl
aus £1,78
aus £1,78
# 78
MPN: 695515
MUTTER, NYLOC, M8 MOTORDÄMPFER ZUR BREMSREAKTIONSVERSTÄRKUNG
Motordämpfer an Untergestell kpl
aus £0,47
aus £0,47
# 79
MPN: 78-66145
VORDERER UNTERRAHMEN KOMPL
aus £1.818,31
aus £1.818,31
# 80
MPN: 694220
SCHRAUBE, M10X25, NIEDRIGE HD
Untergestell zum Fahrgestell
aus £0,92
aus £0,92
# 81
MPN: 695649
Scheibe, FEDER, M10
Untergestell zum Fahrgestell
aus £0,47
aus £0,47
# 82
MPN: 692058
Scheibe, EINFACH, M10
Untergestell zum Fahrgestell
aus £0,47
aus £0,47
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO UND MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) INNENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, FAHRGESTELLNUMMER 89027 TEILEDIAGRAMM")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIE TEILEDIAGRAMM")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) HECKSTRUKTUR, STOßFÄNGER UND KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) BODENPLATTEN TEILEDIAGRAMM")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) ÜBERBAU TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIETEILE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) TÜREN TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) GLAS TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) RÜCKSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) KOFFERRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENHYDRAULIK TEILEDIAGRAMM")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) KÜHLERLÜFTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GENERATOR, ANLASSER & LUFTPUMPE TEILEDIAGRAMM")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) GASGESTÄNGE UND STEUERUNGEN TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) EINLASSVERTEILER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTKONVERTER TEILEDIAGRAMM")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEKÜHLUNG TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) GANGSCHALTER TEILEDIAGRAMM")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEGESTÄNGE TEILEDIAGRAMM")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) VIERGANGGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTROHR UND KARDANWELLE TEILEDIAGRAMM")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
