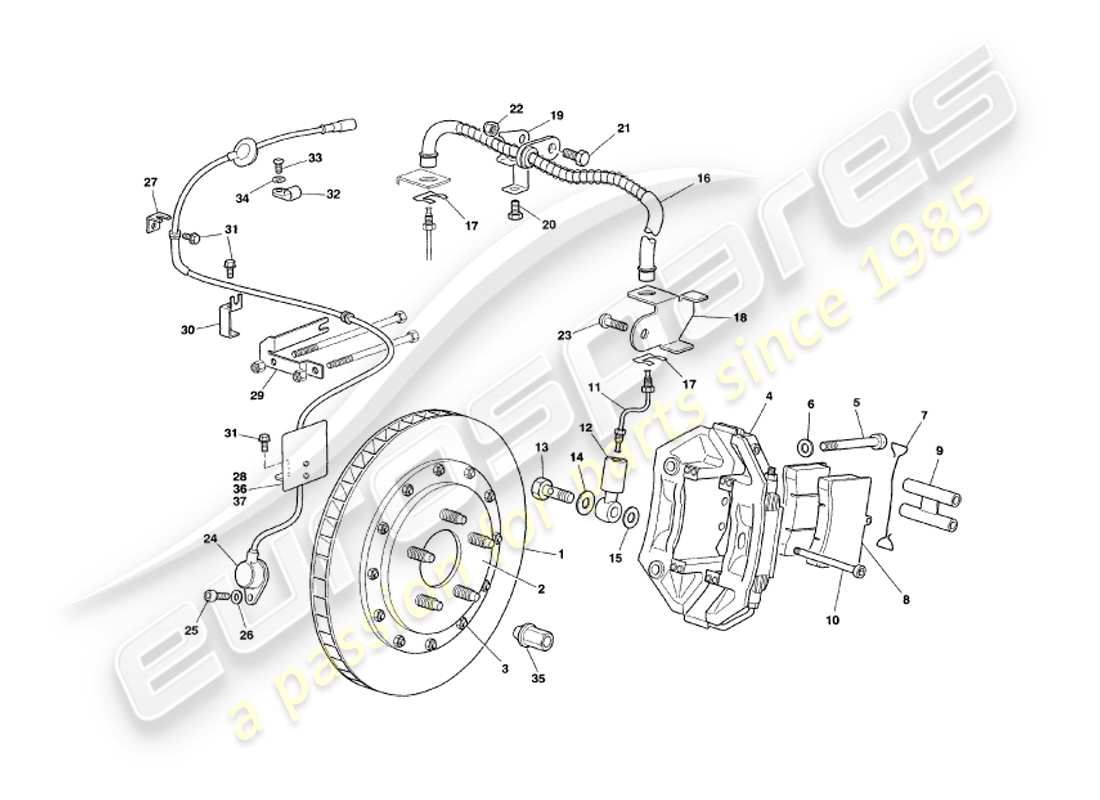

5.2 - Vorderradbremsen
Aston Martin V8 Volante (1997) Front Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 28-72437
Vordere Scheibe, links
Ersetzung
Ersetzung
# 1
MPN: 28-72438
Vordere Scheibe, rechts
Ersetzung
Ersetzung
# 2
MPN: 28-72411
MONTAGEGLOCKE, VORDERE SCHEIBE
aus £333,43
aus £333,43
# 3
MPN: 28-74542
BOLZENSATZ, VORDERE SCHEIBE AN MONTAGEGLOCKE
# 4
MPN: 28-72969
BREMSSATTEL, VORNE, LINKS
# 4
MPN: 28-72968
BREMSSATTEL, VORNE, RECHTS
# 5
MPN: 28-70423
KAPPENSCHRAUBE
Bremssattel befestigen
aus £20,33
aus £20,33
# 6
MPN: 692059
Scheibe, EINFACH, M12
Bremssattel befestigen
aus £0,47
aus £0,47
# 7
MPN: 695393
SICHERUNGSDRAHT, 1MM, EDELSTAHL
Kopfschraubenverriegelung
aus £402,00
aus £402,00
# 8
MPN: 28-74852
FRONTPAD-KIT
aus £624,68
aus £624,68
# 9
MPN: 28-74245
H-ABSTANDSHALTER
aus £116,12
aus £116,12
# 10
MPN: 28-74246
KAPPE SCHRAUBE
aus £22,34
aus £22,34
# 11
MPN: 33-72879
BREMSLEITUNG KOMPL., BREMSSATTELBANJO AN SCHLAUCH
aus £19,79
aus £19,79
# 12
MPN: 069-033-0143
BANJO, GERADE
VORDERER BREMSSATTEL
aus £41,33
aus £41,33
# 13
MPN: 048-033-0295
Banjo, Bolzen
Banjo zum vorderen Bremssattel
aus £12,36
aus £12,36
# 14
MPN: 021-033-0203
Dichtung
Banjo zum vorderen Bremssattel
aus £0,95
aus £0,95
# 15
MPN: 095-033-0161
Scheibe, KUPFER
Banjo zum vorderen Bremssattel
# 16
MPN: 33-72887
BREMSSCHLAUCH, VORNE
aus £66,01
aus £66,01
# 17
MPN: 33-72888
CLIP, BREMSSCHLAUCH
aus £7,02
aus £7,02
# 18
MPN: 33-72890
HALTER, BREMSSCHLAUCH AN VERTIKALE VERBINDUNG, RECHTS
aus £23,61
aus £23,61
# 18
MPN: 33-72891
HALTERUNG, BREMSSCHLAUCH AN VERTIKALE VERBINDUNG, LINKS
aus £23,61
aus £23,61
# 19
MPN: 33-72892
HALTERUNG, BREMSSCHLAUCH AN OBEREN AUFHÄNGUNGSARM, RECHTS
aus £22,14
aus £22,14
# 19
MPN: 33-72893
HALTERUNG, BREMSSCHLAUCH AN OBEREN AUFHÄNGUNGSARM, LINKS
aus £36,23
aus £36,23
# 20
MPN: 695562
SCHRAUBE, M6X10
Halterung am Oberarm
aus £0,92
aus £0,92
# 21
MPN: 692087
SCHRAUBE, M8X20
Schlauch zur Halterung
# 22
MPN: 692135
MUTTER, SLK, M8
Schlauch zur Halterung
aus £0,99
aus £0,99
# 23
MPN: 696607
BOLT, M10X16, BTN SKT
Halterung zum vertikalen Link
aus £2,33
aus £2,33
# 24
MPN: 90-70460
GESCHWINDIGKEITSSENSOR, VORNE
aus £209,72
aus £209,72
# 25
MPN: 694211
KAPPENSCHRAUBE, M6X16
Geschwindigkeitssensor zur vertikalen Verbindung
aus £0,93
aus £0,93
# 26
MPN: 692046
Scheibe, FEDER, M6
Geschwindigkeitssensor zur vertikalen Verbindung
aus £0,47
aus £0,47
# 27
MPN: 90-73408
CLIP, ABS-KABEL
aus £3,40
aus £3,40
# 28
MPN: 90-73138
HALTERBAUGRUPPE, ABS-TÜLLE
# 29
MPN: 90-73143
HALTER, ABS-TÜLLE, KUGELGELENK OBEN, LINKS
aus £33,01
aus £33,01
# 29
MPN: 90-73142
HALTER, ABS-TÜLLE, KUGELGELENK OBEN, RECHTS
aus £26,48
aus £26,48
# 30
MPN: 90-73145
HALTER, ABS-TÜLLE, OBERER QUERLENKER, LINKS
aus £20,24
aus £20,24
# 30
MPN: 90-73144
HALTER, ABS-TÜLLE, OBERER Querlenker, rechts
aus £20,24
aus £20,24
# 31
MPN: 695562
SCHRAUBE, FLG, M6X10
Haltertülle
aus £0,92
aus £0,92
# 32
MPN: 695047
P-CLIP
Vorderes Sensorkabel zur oberen Längsseite
aus £2,77
aus £2,77
# 33
MPN: 692242
SCHRAUBE, M5X12
P-Clip an der oberen Längsseite befestigen
aus £0,48
aus £0,48
# 34
MPN: 692045
Scheibe, FEDER, M5
P-Clip an der oberen Längsseite befestigen
aus £0,47
aus £0,47
# -
-
SPIRAP, 1/2 OD
# 35
MPN: 36-56386
RADMUTTER
# 36
MPN: 90-73139
Halterung
aus £20,78
aus £20,78
# 37
MPN: 90-73140
SCHILD
aus £5,26
aus £5,26
