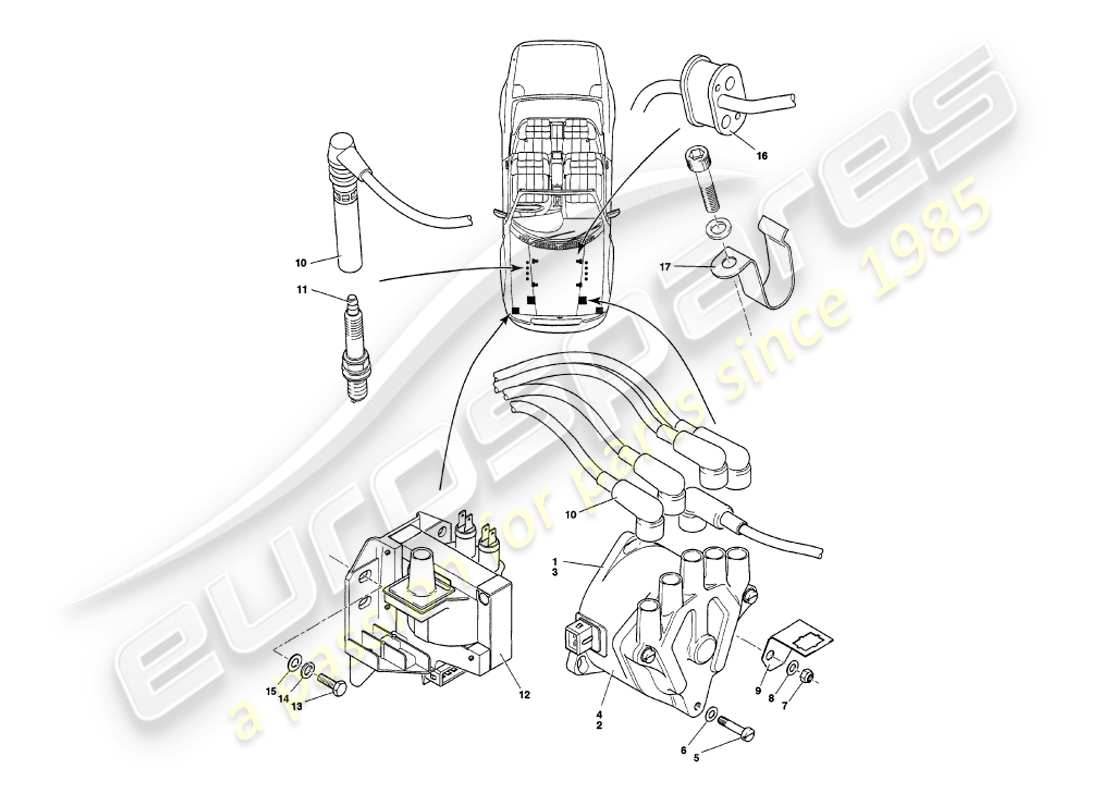

6.1 - Elektrische Motorkomponenten
Aston Martin V8 Volante (1997) Engine Electrical Components Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 07-26412
VERTRIEBSPARTNER, RH
aus £434,20
aus £434,20
# 2
MPN: 07-25569
VERTEILERKAPPE, RH
aus £1.109,87
aus £1.109,87
# 3
MPN: 07-26413
VERTEILER, LINKS
aus £434,20
aus £434,20
# 4
MPN: 07-26779
Verteilerkappe, links
# -
-
ABHOLEN DER MONTAGE
# -
-
Klemmenblock, Kabelbaum
# 4
MPN: 07-25572
ZEITSCHEIBE
# 5
MPN: 07-25573
Schraube Verteilerkappe an Verteiler
# 6
MPN: 07-25574
Scheibe, Verteilerkappe zum Verteiler
# -
-
Korkdichtung für Schraube
# -
-
ROTORARM
# -
-
O-RING, VERTEILERÖLDICHTUNG
# 7
MPN: 692800
NUT, NYLOC, M5
Verteiler für Titelseiten
aus £0,47
aus £0,47
# 8
MPN: 692055
Scheibe, EINFACH, M5
Verteiler für Titelseiten
aus £0,47
aus £0,47
# 9
MPN: 07-22607
HALTERUNG, KURBELWELLEN-SENSORLEITUNGSSTÜTZE
aus £65,81
aus £65,81
# 10
MPN: 07-56567
ZÜNDKABELSATZ
aus £317,68
aus £317,68
# -
-
SPIRAP, 1/2 OD
Zündkabelschutz
# 11
MPN: 07-23116
ZÜNDKERZE, BCPR-6E
aus £6,27
aus £6,27
# -
-
COPA SLIP, 8OZ ROHR
# 12
MPN: 07-26474
ZÜNDMODUL
aus £1.279,38
aus £1.279,38
# 13
MPN: 692087
SCHRAUBE, M8X20
# 14
MPN: 692047
Scheibe, FEDER, M8
aus £0,47
aus £0,47
# 15
MPN: 692057
Scheibe, EINFACH, M8
aus £0,47
aus £0,47
# 16
MPN: 696818
VERBINDUNGSBLOCK GUMMI, HT-LEITUNG
aus £3,84
aus £3,84
# 17
MPN: 07-74385
HALTERUNG, HT FÜHRT ZU CAMCOVER
aus £39,22
aus £39,22
