6.6C - Instrumente und Bedienelemente

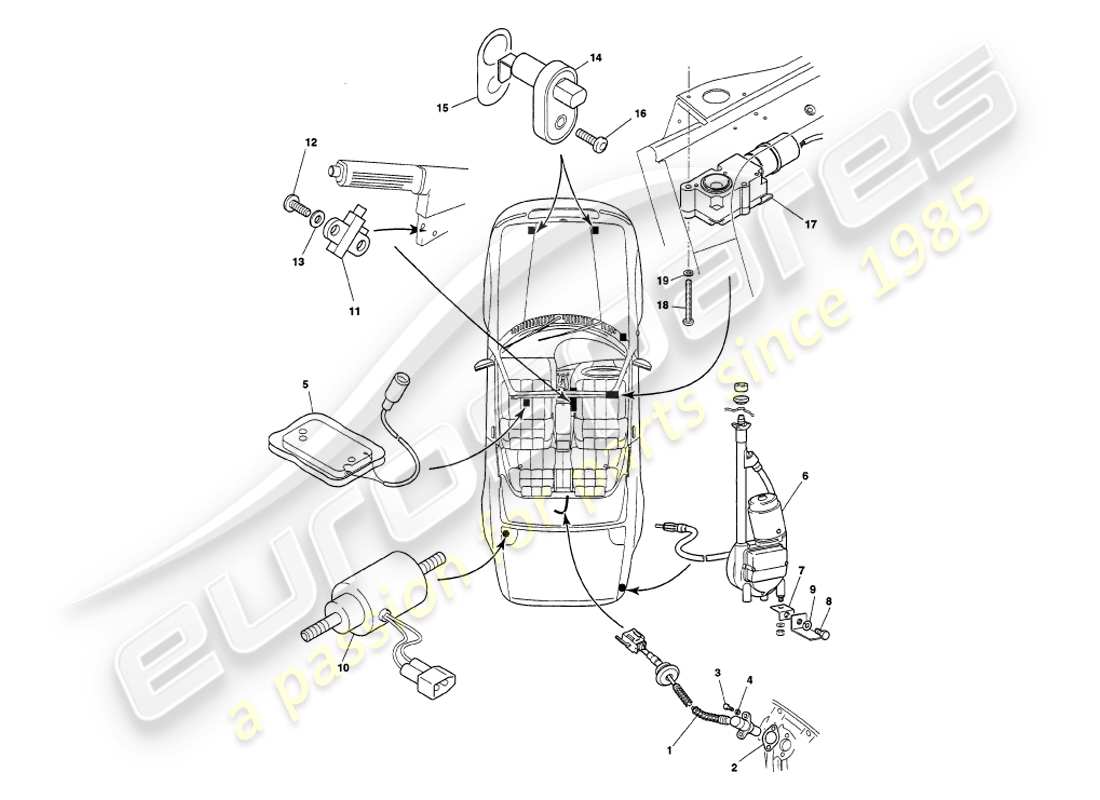

Aston Martin V8 Volante (1997) Instruments & Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 37-50602
TACHOGEBER
aus £629,16
aus £629,16
# 2
MPN: 37-51825
UNTERSCHEIBE, TACHOGEBER
aus £3,98
aus £3,98
# 3
MPN: 692088
SCHRAUBE, M6X16
Befestigung des Tachogebers
aus £0,47
aus £0,47
# 4
MPN: 692066
Scheibe, RÜTTERFEST, M6
Befestigung des Tachogebers
aus £0,47
aus £0,47
# 5
MPN: 37-52392
SCHALTER, SITZSENSOR
aus £78,70
aus £78,70
# -
-
FORMTEIL, STIFT, 2 WEGE
# -
-
TERMINAL, 3MM 0.65/1.5 PIN
# 6
MPN: 37-66725
ELEKTRISCHE ANTENNENBAUGRUPPE
aus £208,72
aus £208,72
# -
-
ELEKTRISCHE ANTENNE
# -
-
KLEMMENABDECKUNG
# -
-
LUCAR, MÄNNLICH 1/4
# -
-
TERMINAL
# -
-
TERMINAL, 2MM
# -
-
4 WAY PIN-FORMUNG
# -
-
4 WAY PIN SPERRKEIL
# -
-
PIN-ANSCHLUSS, 0.5 - 1.5
# -
-
KABEL, SCHWARZ, 7/030MM
# -
-
HÜLSE, 5MM SCHWARZES PVC
# -
-
KABELBINDER, 98MM X 22MM
# -
-
DOPPELSEITIGES KLEBEBAND
# 7
MPN: 37-73962
ANTENNENFÜHRUNGSHALTER-BAUGRUPPE
aus £14,79
aus £14,79
# 8
MPN: 695559
SCHRAUBE, FLG, M5X12
# 9
MPN: 692066
Scheibe, RÜTTERFEST, M6
aus £0,47
aus £0,47
# -
-
FORMSTÜCK, STIFT 2 RICHTIG
Antenne zum Anspannen
# -
-
TERMINAL, 3MM 0.65/1.5 PIN
Antenne zum Anspannen
# -
-
ROHR, 6MM ID POLYVON
# 10
MPN: 37-64311
KRAFTSTOFFKLAPPE-MAGNETBAUGRUPPE
aus £301,18
aus £301,18
# -
-
VERKABELUNGSHÜLLE, WEIBLICH
# -
-
VERDRAHTUNGSHÜLLE, MÄNNLICH
# 11
MPN: 37-50698
SCHALTER, HANDBREMSE
aus £17,30
aus £17,30
# 12
MPN: 692126
SCHRAUBE, M4X8
Handbremsschalter auf Handbremse
aus £0,47
aus £0,47
# 13
MPN: 692054
Scheibe, EINFACH, M4
Handbremsschalter auf Handbremse
aus £0,47
aus £0,47
# 14
MPN: 37-26247
SCHALTER, MOTORHAUBENLEUCHTE
aus £28,95
aus £28,95
# -
-
ABSTANDSGUMMI, 1.5MM
# 15
MPN: 37-55117
ABSTANDSHALTER, ALUMINIUM, 3MM
aus £4,11
aus £4,11
# 16
MPN: 628-000-0604
SCHRAUBE, NR.6X 1/2
aus £0,47
aus £0,47
# 17
MPN: 37-61405
Motor zum Herunterziehen der Motorhaube
# 18
MPN: 694173
SCHRAUBE, M4X35 POZI-PANKOPF
Haubenmotor anbringen
aus £0,47
aus £0,47
# 19
MPN: 692054
Scheibe, EINFACH, M4
Haubenmotor anbringen
aus £0,47
aus £0,47
