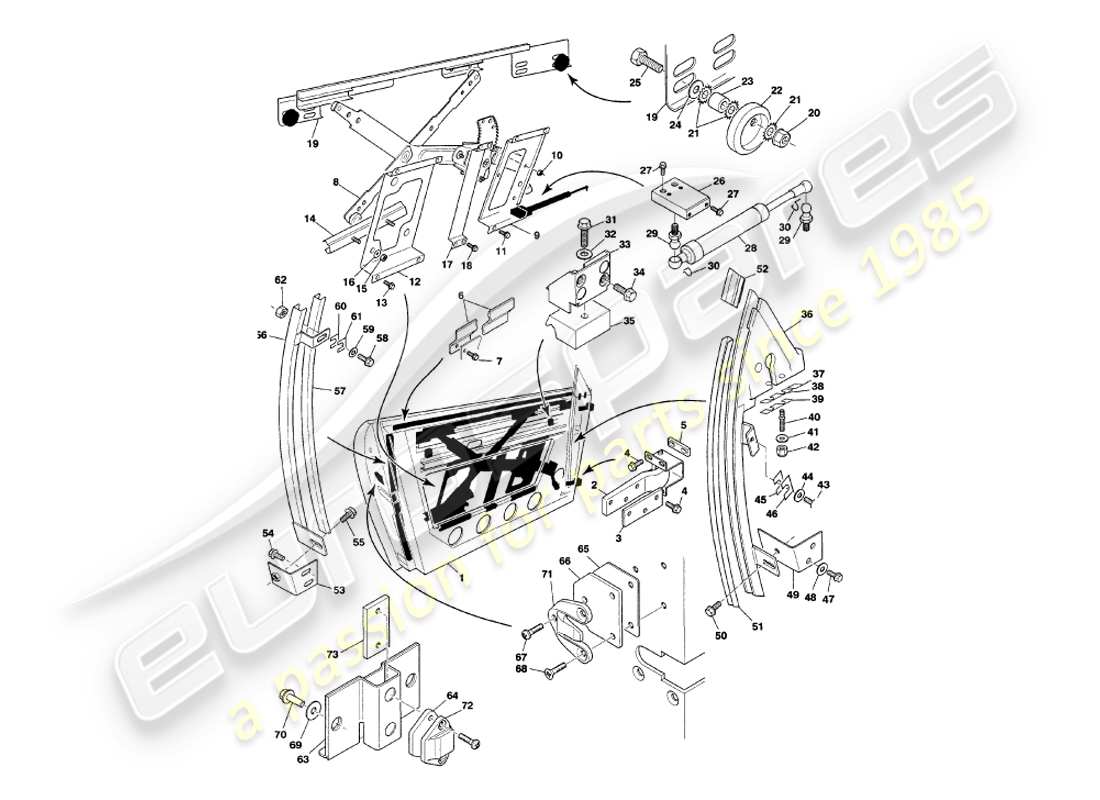

7.4A - Türen
Aston Martin V8 Volante (1997) Doors Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 65-65206
TÜRSTRUKTURBAUGRUPPE, RECHTS
# 1
MPN: 65-65207
TÜRSTRUKTURBAUGRUPPE, LINKS
# 2
MPN: 65-55496
Türscharnier-Baugruppe, rechts
aus £254,25
aus £254,25
# 2
MPN: 65-55497
Türscharnier-Baugruppe, links
aus £254,25
aus £254,25
# 3
MPN: 65-11309
VERSTÄRKUNG, SCHARNIERPLATTE
aus £2,18
aus £2,18
# 4
MPN: 694033
SCHRAUBE, FLG, M8X20
Scharniere für Türen und A-Pfosten
aus £4,07
aus £4,07
# 5
MPN: 65-61352
Distanzstück, Türscharnier, 3MM dick
aus £8,22
aus £8,22
# 6
MPN: 65-61414
MONTAGESTREIFENBAUGRUPPE, INNENWITTERUNGSDICHTUNG, RH
aus £135,35
aus £135,35
# 6
MPN: 65-61415
MONTAGESTREIFENBAUGRUPPE, INNENWITTERUNGSDICHTUNG, LINKS
aus £135,35
aus £135,35
# 7
MPN: 695559
SCHRAUBE, FLG, M5X12
Wetterschutz anbringen
# 8
MPN: 65-50603
FENSTERHEBERREGLER, LINKS
aus £440,26
aus £440,26
# 8
MPN: 65-50604
FENSTERHEBERREGLER, RECHTS
aus £540,01
aus £540,01
# 8
MPN: 37-66695
FENSTERHEBERMOTOR UND STECKERBAUGRUPPE, LINKS
aus £135,82
aus £135,82
# 8
MPN: 37-66694
FENSTERHEBERMOTOR UND STECKERBAUGRUPPE, RECHTS
aus £166,60
aus £166,60
# 9
MPN: 65-60687
MONTAGEHALTERUNG, FENSTERMOTOR, LINKS
aus £14,46
aus £14,46
# 9
MPN: 65-60686
MONTAGEHALTERUNG, FENSTERMOTOR, RECHTS
aus £14,46
aus £14,46
# 10
MPN: 692076
Nuss, M6
Regler zur Halterung
aus £0,47
aus £0,47
# 11
MPN: 695559
SCHRAUBE, FLG, M5X12
Unterstützung für Fensterheber
# 12
MPN: 65-60689
MONTAGEHALTERUNGSBAUGRUPPE, FÜHRUNGSKANAL, LINKS
aus £21,28
aus £21,28
# 12
MPN: 65-60688
MONTAGEHALTERUNGSBAUGRUPPE, FÜHRUNGSKANAL, RECHTS
aus £21,28
aus £21,28
# 13
MPN: 695559
SCHRAUBE, FLG, M5X12
Halterung an der Tür
# 14
MPN: 65-50605
GUIDE-KANAL
aus £97,72
aus £97,72
# 15
MPN: 692800
NUT, NYLOC, M5
Führungskanal zur Halterung
aus £0,47
aus £0,47
# 16
MPN: 692055
Scheibe, EINFACH, M5
Führungskanal zur Halterung
aus £0,47
aus £0,47
# 17
MPN: 65-62903
HALTERUNG, TÜRZUG, LINKS
aus £19,52
aus £19,52
# 17
MPN: 65-62902
HALTERUNG, TÜRZUG, RECHTS
aus £19,52
aus £19,52
# 18
MPN: 695559
SCHRAUBE, FLG, M5X12
# -
-
TÜRSCHEIBE, VORDERTÜR, LINKS
Siehe Abschnitt 7.8A
# -
-
TÜRSCHEIBE, VORDERTÜR, RECHTS
Siehe Abschnitt 7.8A
# 19
MPN: 65-61449
AUFZUGSKANAL, TÜRGLAS, LINKS
aus £121,46
aus £121,46
# 19
MPN: 65-61448
AUFZUGSKANAL, TÜRGLAS, RECHTS
aus £121,46
aus £121,46
# 20
MPN: 695514
MUTTER, FLG, NYLOC, M6, SPULENBEFESTIGUNG
aus £0,47
aus £0,47
# 21
MPN: 696189
Scheibe, SPRF, M6, SPULENBEFESTIGUNG
aus £0,47
aus £0,47
# 22
MPN: 65-61440
SPULENEINSTELLUNG
aus £8,69
aus £8,69
# 23
MPN: 65-61444
ABSTANDSHALTER, SPULE
aus £2,67
aus £2,67
# 24
MPN: 692056
Scheibe, EINFACH, M6, SPULENBEFESTIGUNG
aus £0,47
aus £0,47
# 25
MPN: 695437
BOLZEN, FLG, M6X35, SPULE BEFESTIGEN
aus £0,47
aus £0,47
# 26
MPN: 65-66014
BLOCK, TÜRSTOPP-BEFESTIGUNG
# 27
MPN: 695559
SCHRAUBE, FLG, M5X12
Türstopper befestigen
# 28
MPN: 65-66016
TÜRSTOPP, STABILUS
aus £315,41
aus £315,41
# 29
MPN: 65-66018
KUGELSTUD, M8
# 30
MPN: 65-66017
HALTECLIP, TÜRSTOPPER
# 31
MPN: 693962
SCHRAUBE, M6X25, STOPPBLOCK AN DER HALTERUNG
aus £1,34
aus £1,34
# 32
MPN: 692056
Scheibe, EINFACH, M6, STOPPBLOCK AN HALTERUNG
aus £0,47
aus £0,47
# 33
MPN: 65-61407
MONTAGEHALTERUNG, STOPPBLOCK, LINKS
aus £20,75
aus £20,75
# 33
MPN: 65-61406
MONTAGEHALTERUNG, STOPPBLOCK, RECHTS
aus £20,75
aus £20,75
# 34
MPN: 695158
SCHRAUBE, FLG, M6X12
aus £0,83
aus £0,83
# 35
MPN: 65-61416
ANSCHLAGSBLOCK, FENSTER
aus £52,97
aus £52,97
# 36
MPN: 65-65637
SCHIEBER- UND GLASKANAL-BAUGRUPPE, VORNE LINKS
# 36
MPN: 65-65636
SCHIEBER- UND GLASKANAL-BAUGRUPPE, VORNE RECHTS
aus £678,21
aus £678,21
# 37
MPN: 65-61710
PACKUNGSSTÜCK, GUMMI, CHEATER-PANEL-ENDE ZUR TÜR
aus £2,61
aus £2,61
# 38
MPN: 65-61681
PACKUNGSSTÜCK, CHEATER-PANEL ZUR TÜR
aus £1,22
aus £1,22
# 39
MPN: 65-64073
KLEMME, CHEATER
aus £1,67
aus £1,67
# 40
MPN: 696153
STUD, M6X30
aus £2,12
aus £2,12
# 41
MPN: 124383
Scheibe, EINFACH, 1/4 X 1
aus £0,47
aus £0,47
# 42
MPN: 695526
MUTTER, M6, CHEATER-PANEL-BEFESTIGUNG
aus £0,48
aus £0,48
# 43
MPN: 695526
SCHRAUBE, FLG, M6X20
aus £0,48
aus £0,48
# 44
MPN: 124383
Scheibe, EINFACH, 1/4 X 1
aus £0,47
aus £0,47
# 45
MPN: 66-19151
VERPACKUNGSTÜR, 16G
aus £2,18
aus £2,18
# 46
MPN: 66-19150
PACKUNGSABSTANDSHALTER, 10G
aus £2,18
aus £2,18
# 47
MPN: 695158
SCHRAUBE, FLG, M6X12
aus £0,83
aus £0,83
# 48
MPN: 124383
Scheibe, EINFACH, 1/4 X 1
aus £0,47
aus £0,47
# 49
MPN: 65-61391
Stützhalterung, Flügel vorne unten, links
aus £10,88
aus £10,88
# 49
MPN: 65-61390
Stützhalterung, Flügel vorne unten, rechts
aus £11,68
aus £11,68
# 50
MPN: 695563
SCHRAUBE, FLG, M6X16, UNTERE BEFESTIGUNG HINTEN
# 51
MPN: 77-61238
GLASLAUFKANAL, VORWÄRTS
# 52
MPN: 77-63015
Zierleiste, Einsatz, Cheater-Panel, links
aus £152,98
aus £152,98
# 52
MPN: 77-63014
Zierleiste, Einsatz, Cheater-Panel, rechts
aus £152,98
aus £152,98
# 53
MPN: 65-61397
Stützhalterung, Flügel hinten unten, links
aus £11,31
aus £11,31
# 53
MPN: 65-61396
Stützhalterung, Flügel unten hinten, rechts
aus £0,57
aus £0,57
# 54
MPN: 695158
SCHRAUBE, FLG, M6X12
aus £0,83
aus £0,83
# 55
MPN: 695563
SCHRAUBE, FLG, M6X16
# 56
MPN: 65-60495
SCHIEBER- UND GLASLAUFKANAL-BAUGRUPPE, HINTEN LINKS
aus £260,01
aus £260,01
# 56
MPN: 65-60494
SCHIEBER- UND GLASLAUFKANAL-BAUGRUPPE, HINTEN RECHTS
aus £233,91
aus £233,91
# 57
MPN: 77-61239
GLASLAUFKANAL, HINTEN
# 58
MPN: 693962
SCHRAUBE, M6X25
aus £1,34
aus £1,34
# 59
MPN: 692056
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 60
MPN: 66-19150
PACKUNGSABSTANDSHALTER, 10G
aus £2,18
aus £2,18
# 61
MPN: 66-19151
PACKUNGSABSTANDSHALTER, 16G
aus £2,18
aus £2,18
# 62
MPN: 695515
MUTTER, FLG, NYLOC, M6
aus £0,50
aus £0,50
# -
-
FETT, MOBILTEMP 100
# 63
MPN: 65-66710
UNVERLÄNGLICHE BEFESTIGUNGSBAUGRUPPE, TÜRKEI
aus £560,31
aus £560,31
# 64
MPN: 65-66590
DISTANZSTÜCK, TÜRKEI
aus £12,40
aus £12,40
# 65
MPN: 65-66614
DISTANZSCHEIBE, TÜRKEI, 1MM
aus £3,31
aus £3,31
# 66
MPN: 65-66615
DISTANZSCHEIBE, TÜRKEI, 2MM
aus £3,31
aus £3,31
# 67
MPN: 695976
SCHRAUBE, M6X25 PAN HD
aus £0,63
aus £0,63
# 68
MPN: 695975
SCHRAUBE, M6X25 CSK
aus £0,47
aus £0,47
# 69
MPN: 124383
Scheibe, EINFACH, 1/4 X 1
aus £0,47
aus £0,47
# 70
MPN: 692146
SCHRAUBE, M6X20
aus £1,23
aus £1,23
# 71
MPN: 695803
KEIL, TÜR
aus £3,01
aus £3,01
# 72
MPN: 65-66715
KEILHALTER, MODIFIZIERT
Hergestellt aus 695802
# 73
MPN: 65-66713
GEWINDEPLATTE, TÜRKEI MIT UNVERLÄNGLICHER BEFESTIGUNG
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) GLAS TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) RÜCKSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) KOFFERRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENHYDRAULIK TEILEDIAGRAMM")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) KÜHLERLÜFTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GENERATOR, ANLASSER & LUFTPUMPE TEILEDIAGRAMM")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) GASGESTÄNGE UND STEUERUNGEN TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) EINLASSVERTEILER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTKONVERTER TEILEDIAGRAMM")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEKÜHLUNG TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) GANGSCHALTER TEILEDIAGRAMM")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEGESTÄNGE TEILEDIAGRAMM")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) VIERGANGGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTROHR UND KARDANWELLE TEILEDIAGRAMM")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO UND MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) INNENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, FAHRGESTELLNUMMER 89027 TEILEDIAGRAMM")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIE TEILEDIAGRAMM")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) HECKSTRUKTUR, STOßFÄNGER UND KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) BODENPLATTEN TEILEDIAGRAMM")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) ÜBERBAU TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIETEILE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
