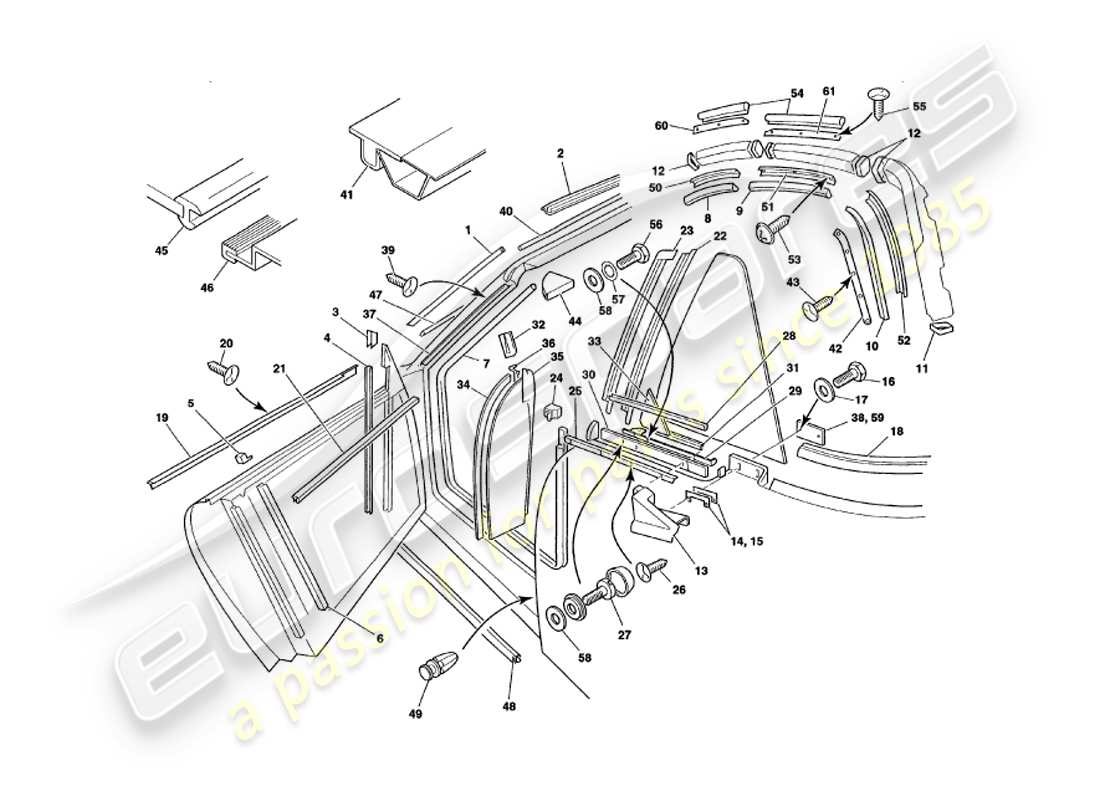

7.4C.1 - Wettersiegel
Aston Martin V8 Volante (1997) Weather Seals Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 77-62875
Siegel, ein Pfosten, links
Hergestellt aus 77-60351. Frühe Autos
# 1
MPN: 77-62784
Siegel, ein Pfosten, rechts
Hergestellt aus 77-60351. Frühe Autos
# 2
MPN: 77-60065
Dichtung, Kopfschiene
Hergestellt aus 77-62815
# 3
MPN: 77-63015
FORMEINSATZ, CHEATER-PANEL, LINKS
aus £144,19
aus £144,19
# 3
MPN: 77-63014
FORMEINSATZ, CHEATER PANEL, RH
aus £144,19
aus £144,19
# -
-
DICHTUNGSSTÜTZGUMMI, 10X290 LANG
Hergestellt aus 691886
# 4
MPN: 77-61238
GLASLAUFKANAL, VORWÄRTS
# 5
MPN: 77-61263
ZIERLEISTE, TÜR-TAIL-ENDKAPPEN, LINKS
aus £130,98
aus £130,98
# 5
MPN: 77-61262
ZIERLEISTE, TÜR-TAIL-ENDKAPPEN, RECHTS
aus £133,58
aus £133,58
# 6
MPN: 77-61239
GLASLAUFKANAL, HINTEN
# 7
MPN: 77-62063
WITTERUNGSDICHTUNG, TÜR
Hergestellt aus 77-62064
# 8
MPN: 77-65719
DICHTUNG CANTRAIL VORNE, LINKS
aus £128,08
aus £128,08
# 8
MPN: 77-65718
DICHTUNG CANTRAIL VORNE, RECHTS
aus £128,08
aus £128,08
# 9
MPN: 77-65717
DICHTUNG CANTRAIL HINTEN, LINKS
aus £128,08
aus £128,08
# 9
MPN: 77-65716
DICHTUNG CANTRAIL HINTEN, RECHTS
aus £145,84
aus £145,84
# 10
MPN: 77-65721
DICHTUNG, C-PFOSTEN, LINKS
aus £148,74
aus £148,74
# 10
MPN: 77-65720
DICHTUNG, C-PFOSTEN, RECHTS
aus £148,74
aus £148,74
# 11
MPN: 77-65740
ABDECKENDES DICHTUNGSENDE
# 12
MPN: 77-66457
ABDECKENDES DICHTUNGSENDE
# 13
MPN: 77-66209
FORMTEIL, C-PFOSTEN-BAUGRUPPE, LINKS
aus £515,05
aus £515,05
# 13
MPN: 77-66208
FORMTEIL, C-PFOSTEN-BAUGRUPPE, RECHTS
aus £515,05
aus £515,05
# 14
MPN: 77-61822
PACKER, C-POST-FORMUNG
aus £25,22
aus £25,22
# 15
MPN: 77-61823
PACKER, C-POST-FORMUNG
aus £25,22
aus £25,22
# 16
MPN: 696789
SCHRAUBE, M5X20
aus £2,32
aus £2,32
# 17
MPN: 696784
Scheibe, EINFACH, M5
aus £0,47
aus £0,47
# 18
MPN: 77-61240
DICHTUNG, HINTERES DECK
Hergestellt aus 77-64005
# 19
MPN: 77-61717
ÄUSSERER HÜFTGÜRTELABSCHLUSS, TÜRSCHEIBE, LINKS
# 19
MPN: 77-61716
ÄUSSERER HÜFTGÜRTELABSCHLUSS, TÜRSCHEIBE, RECHTS
# 20
MPN: 696338
SCHRAUBE, NR.4 X 1/2
aus £0,47
aus £0,47
# 21
MPN: 77-72298
INNERER HÜFTGÜRTELABSCHLUSS, TÜRSCHEIBE
# 22
MPN: 77-62007
DICHTUNGSTRÄGER, TÜRSCHEIBE/VIERTELSCHEIBE, LINKS
Hergestellt aus 77-61247
aus £58,44
aus £58,44
# 22
MPN: 77-62006
DICHTUNGSTRÄGER, TÜRGLAS/VIERTELGLAS, RECHTS
Hergestellt aus 77-61246
aus £71,31
aus £71,31
# 23
MPN: 77-61249
DICHTUNG, TÜRSCHEIBE/VIERTELSCHEIBE, LINKS
Hergestellt aus 77-66109
aus £128,93
aus £128,93
# 23
MPN: 77-61248
DICHTUNG, TÜRSCHEIBE/VIERTELGLAS, RECHTS
Hergestellt aus 77-66108
aus £157,38
aus £157,38
# 24
MPN: 77-61259
FORMTEIL, B-PFOSTEN-ABDECKUNG, LINKS
aus £198,79
aus £198,79
# 24
MPN: 77-61258
FORMTEIL, B-PFOSTEN-ABDECKUNG, RECHTS
aus £198,79
aus £198,79
# 25
MPN: 77-65713
ÄUSSERER HÜFTGÜRTELABSCHLUSS, VIERTELGLAS, LINKS
Hergestellt aus 77-61715
# 25
MPN: 77-65712
ÄUSSERER HÜFTGÜRTELABSCHLUSS, VIERTELGLAS, RECHTS
Hergestellt aus 77-61715
# 26
MPN: 696338
SCHRAUBE, NR.4 X 1/2
aus £0,47
aus £0,47
# 27
MPN: 696923
SCHRAUBE, M4X20, SCHWARZES NYLON
aus £1,07
aus £1,07
# -
-
KAPPE, SCHRAUBENSCHUTZ
# -
-
Scheibe, SCHRAUBENSCHUTZ
# 28
MPN: 77-65715
INNERER HÜFTGÜRTELABSCHLUSS, VIERTELGLAS, LINKS
Hergestellt aus 77-62001
# 28
MPN: 77-65714
INNERER HÜFTGÜRTELABSCHLUSS, VIERTELGLAS, RECHTS
Hergestellt aus 77-62001
# 29
MPN: 94-61527
SCHIENE, DICHTUNGSTRÄGER, VIERTELGLAS, LINKS
aus £8,70
aus £8,70
# 29
MPN: 94-61526
SCHIENE, DICHTUNGSTRÄGER, VIERTELGLAS, RECHTS
aus £8,70
aus £8,70
# 30
MPN: 77-65739
DICHTUNGSTRÄGER, LINKS
# 30
MPN: 77-65738
DICHTUNGSTRÄGER, RECHTS
# 31
MPN: 94-62313
UNTERSTÜTZUNG, OBERE VERKLEIDUNG, VIERTELLICHT, LINKS
aus £13,99
aus £13,99
# 31
MPN: 94-62312
STÜTZE, OBERE VERKLEIDUNG, VIERTELLICHT, RECHTS
aus £13,99
aus £13,99
# 32
MPN: 77-62164
DICHTUNG, EINFÜLLBLECH, B-PFOSTEN
aus £181,93
aus £181,93
# 33
MPN: 77-66109
ABDECKPLATTE, VIERTELLICHT-GLAS, LINKS
aus £3,51
aus £3,51
# 33
MPN: 77-66108
ABDECKPLATTE, VIERTELLICHT-GLAS, RECHTS
aus £3,51
aus £3,51
# 34
MPN: 696093
KANTENFINISHER-GUMMI
aus £18,37
aus £18,37
# 35
MPN: 77-65733
PANEL-BAUGRUPPE, B-PFOSTEN-FINISHER, LINKS
# 35
MPN: 77-65732
PANEL-BAUGRUPPE, B-PFOSTEN-FINISHER, RECHTS
# 36
MPN: 696093
Gummi, Kantenfinisher
Hergestellt aus 693770
aus £18,37
aus £18,37
# 37
MPN: 77-63073
Finisher, Siebsäule, links
Hergestellt aus 77-62743
# 37
MPN: 77-63072
Finisher, Siebsäule, rechts
Hergestellt aus 77-62743
aus £90,00
aus £90,00
# 38
MPN: 77-62816
ABSTANDSHALTER, KLEMMPLATTE
aus £12,43
aus £12,43
# 39
MPN: 692359
SCHRAUBE, CSK, NR.4 X 5/16
aus £0,47
aus £0,47
# 40
MPN: 77-62346
Dichtung, Kopfteil-Finisher
# 41
MPN: 77-64084
DICHTUNG, HEADER-POKE
Hergestellt aus 77-62064
aus £44,60
aus £44,60
# 42
MPN: 93-66092
PLATTE, C-PFOSTEN-DICHTUNGSHALTER
aus £6,93
aus £6,93
# 43
MPN: 696260
SCHRAUBE, CSK, NR.6 X 5/8
aus £0,47
aus £0,47
# 44
MPN: 78-63085
ABDECKUNG, EIN PFOSTEN, LH
aus £9,03
aus £9,03
# 44
MPN: 78-63084
CAPPING, A POST, RH
aus £9,03
aus £9,03
# -
-
DOPPELSEITIGES KLEBEBAND
# 45
MPN: 77-65668
Dichtung, Frontscheibenabschluss
# 46
MPN: 77-52043
MASTIC RETENSION DAM
# 47
MPN: 77-52045
DAMMLEISTE, UNTERE SIEBSCHIENE
# 48
MPN: 77-65663
DICHTUNG, TÜRSCHWELLER
aus £70,67
aus £70,67
# 49
MPN: 77-65664
STIFT, BEFESTIGUNG DES DETTERSTREIFEN
aus £2,45
aus £2,45
# 50
MPN: 77-65723
DICHTUNGSTRÄGER, VORDERER CANTRAIL, LINKS
Hergestellt aus 698231
# 50
MPN: 77-65722
DICHTUNGSTRÄGER, VORDERER CANTRAIL, RECHTS
Hergestellt aus 698231
aus £24,51
aus £24,51
# 51
MPN: 77-65725
DICHTUNGSTRÄGER, HINTERER CANTRAIL, LINKS
Hergestellt aus 698231
# 51
MPN: 77-65724
DICHTUNGSTRÄGER, HINTERER CANTRAIL, RECHTS
Hergestellt aus 698231
# 52
MPN: 77-65727
DICHTUNGSTRÄGER, C-PFOSTEN, LINKS
Hergestellt aus 698231
# 52
MPN: 77-65726
DICHTUNGSTRÄGER, C-PFOSTEN, RECHTS
Hergestellt aus 698231
# 53
MPN: 695991
SCHRAUBE, NR.8 X 3/4 POSI FLG HD
aus £0,52
aus £0,52
# 54
MPN: 030-017-0019
DICHTUNGSTEIL
aus £18,17
aus £18,17
# 55
MPN: 696338
SCHRAUBE, NR.4 X 1/2 POSI CSK
aus £0,47
aus £0,47
# 56
MPN: 692228
SCHRAUBE, M4X10
aus £0,47
aus £0,47
# 57
MPN: 692064
Scheibe, SPRF, M4
aus £0,47
aus £0,47
# 58
MPN: 692054
Scheibe, EINFACH, M4
aus £0,47
aus £0,47
# 59
MPN: 77-62699
KLEMMPLATTE
aus £47,23
aus £47,23
# 60
MPN: 77-66138
PLATTE, DICHTUNGSHALTER, VORN
aus £5,19
aus £5,19
# 61
MPN: 77-66139
PLATTE, DICHTUNGSHALTER, MITTE
aus £5,17
aus £5,17
# -
-
LOCTITE 270 STUDLOCK, ROT
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) GLAS TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) RÜCKSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) KOFFERRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENHYDRAULIK TEILEDIAGRAMM")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) KÜHLERLÜFTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GENERATOR, ANLASSER & LUFTPUMPE TEILEDIAGRAMM")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) GASGESTÄNGE UND STEUERUNGEN TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) EINLASSVERTEILER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTKONVERTER TEILEDIAGRAMM")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEKÜHLUNG TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) GANGSCHALTER TEILEDIAGRAMM")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) GETRIEBEGESTÄNGE TEILEDIAGRAMM")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) VIERGANGGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) DREHMOMENTROHR UND KARDANWELLE TEILEDIAGRAMM")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO UND MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) INNENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) KOMPONENTEN UNTER DER MOTORHAUBE, FAHRGESTELLNUMMER 89027 TEILEDIAGRAMM")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIE TEILEDIAGRAMM")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) HECKSTRUKTUR, STOßFÄNGER UND KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) BODENPLATTEN TEILEDIAGRAMM")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) ÜBERBAU TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) KAROSSERIETEILE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) TÜREN TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
