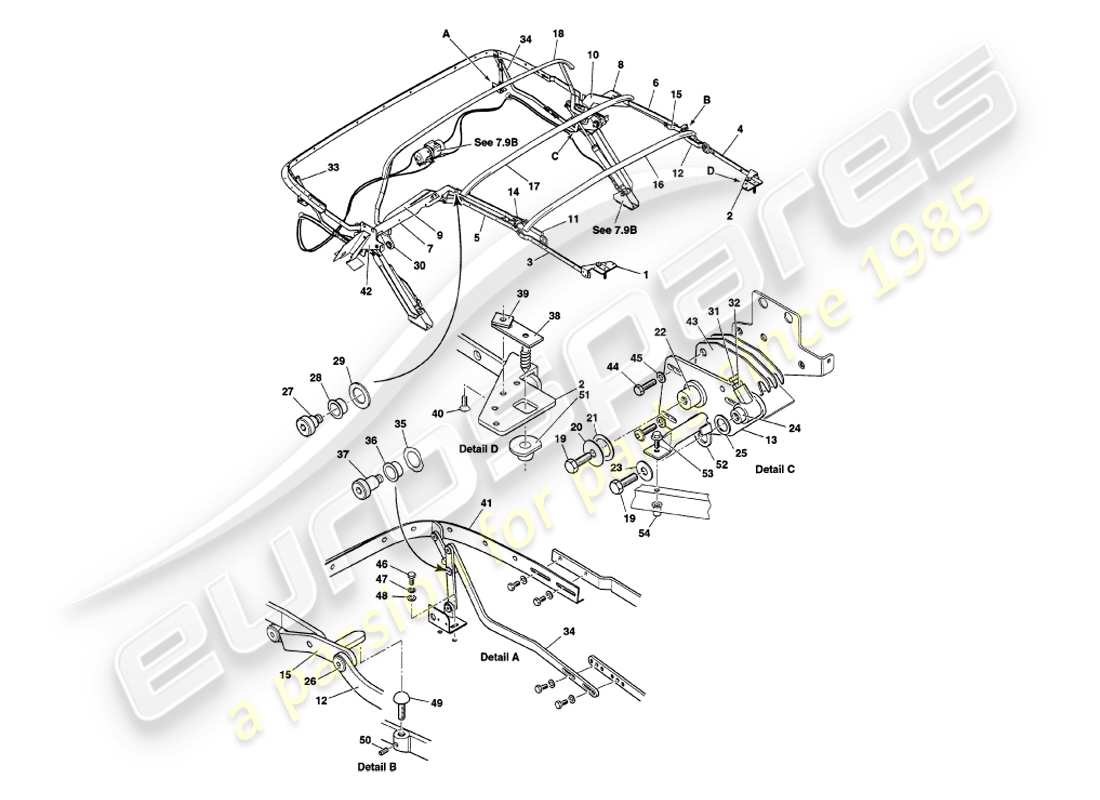

7.9A - Haubenrahmenbaugruppe
Aston Martin V8 Volante (1997) Hood Frame Assembly Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 93-65741
Haubenrahmenbaugruppe
aus £3.918,58
aus £3.918,58
# 1
MPN: 93-65746
Halterung, Befestigung, vorderer Kopf, rechts
aus £106,01
aus £106,01
# 2
MPN: 93-65747
HALTERUNG, BEFESTIGUNG, FRONTKOPF, LINKS
aus £106,01
aus £106,01
# 3
MPN: 93-65062
Cantrail-Baugruppe, vorne verstellbar, rechts
# 4
MPN: 93-65063
Cantrail-Baugruppe, vorne verstellbar, links
# 5
MPN: 93-65066
CANTRAIL, HINTEN, RECHTS
# 6
MPN: 93-65067
CANTRAIL, HINTEN, LINKS
# 7
MPN: 93-65758
C-Säule, rechts
# 8
MPN: 93-65759
C-Säule, links
# 9
MPN: 93-60402
Führungslenker, Cantrail, rechts
# 10
MPN: 93-60403
FÜHRUNGSGLIEDER KOMPL., CANTRAIL, LINKS
# 11
MPN: 93-65068
LINK, CANTRAIL PIVOT, RH
aus £74,19
aus £74,19
# 12
MPN: 93-65069
LINK, CANTRAIL PIVOT, LINKS
aus £74,19
aus £74,19
# 13
MPN: 93-60313
Montagehalterung, Ram, links
# 13
MPN: 93-60312
Montagehalterung, Ram, rechts
# 14
MPN: 93-65766
LINK ASSY, NR.1 HOODSTICK, RH
aus £96,82
aus £96,82
# 15
MPN: 93-65767
LINK ASSY, NR.1 HOODSTICK, LINKS
aus £96,82
aus £96,82
# 16
MPN: 93-65762
NR.1 HOODSTICK ASSY
# 17
MPN: 93-65071
NR.2 HOODSTICK ASSY
# 18
MPN: 93-61348
NR.3 HOODSTICK ASSY
# 19
MPN: 696580
SCHRAUBE, M10X30
aus £2,20
aus £2,20
# 20
MPN: 93-61345
Scheibe, Halterung, C-Säule an Ram-Montagehalterung
# 21
MPN: 93-61342
Abstandshalter, C-Säule an Ram-Montagehalterung
# 22
MPN: 93-61338
Lager, Hauptzapfen der C-Säule
# 23
MPN: 93-61344
Scheibe, Halterung, Drehpunkt des Cantrail-Führungsgelenks
# 24
MPN: 93-61826
PIVOT, LANG, HAUBENPUNKT
# 25
MPN: 93-61341
Distanzstück, Cantrail-Führungsgelenkzapfen
# 26
MPN: 93-61339
Lager, Drehpunkt des Cantrail-Führungsgelenks
# 27
MPN: 93-61334
PIVOT, STANDARD-HAUBENVERBINDUNG
aus £42,43
aus £42,43
# 28
MPN: 93-61337
LAGER, STANDARD-HAUBENVERBINDUNG
aus £11,93
aus £11,93
# 29
MPN: 93-61340
DISTANZSTÜCK, STANDARD-HAUBENVERBINDUNG
aus £8,47
aus £8,47
# 30
MPN: 695858
LAGER, GLETSCHER
aus £1,24
aus £1,24
# 31
MPN: 696579
SCHRAUBE, M8X30
aus £0,52
aus £0,52
# 32
MPN: 696583
Nuss, M8
aus £0,52
aus £0,52
# 33
MPN: 93-61566
Hebemechanismus für Deckschiene, rechts
# 34
MPN: 93-61567
Deckschienen-Hebemechanismus, links
# 35
MPN: 695859
Scheibe, CRINKLE, M8
aus £0,47
aus £0,47
# 36
MPN: 695858
LAGER, GLETSCHER
aus £1,24
aus £1,24
# 37
MPN: 93-61556
SCHRAUBE, PIVOT
aus £9,69
aus £9,69
# 38
MPN: 93-60076
Zapfenbaugruppe, vorderer Kopf
# 39
MPN: 93-61901
GEWINDEPLATTE
aus £4,92
aus £4,92
# 40
MPN: 696577
SCHRAUBE, M6X20
aus £0,47
aus £0,47
# 41
MPN: 93-60099
Deckschienen-Baugruppe
# 42
MPN: 93-61334
Drehgelenk, Haubengelenk
aus £42,43
aus £42,43
# 43
MPN: 93-61351
UNTERLAGEN, MONTAGE DES HAUBENRAHMENS
aus £18,95
aus £18,95
# 44
MPN: 696581
SCHRAUBE, M8X20
aus £0,47
aus £0,47
# 44
MPN: 698851
SCHRAUBE, M8X20, SKT BTN HD
# 45
MPN: 696582
Scheibe, EINFACH, M8
aus £0,47
aus £0,47
# 46
MPN: 695860
SCHRAUBE, M6X12
aus £0,47
aus £0,47
# 47
MPN: 695856
Scheibe, FEDER, M6
aus £0,47
aus £0,47
# 48
MPN: 695855
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 49
MPN: 695966
PUFFER, GUMMI
aus £14,70
aus £14,70
# 50
MPN: 693750
Madenschraube, M4X6
aus £0,47
aus £0,47
# 51
MPN: 93-62320
KEGEL, STANDORT ZWEIG
aus £8,93
aus £8,93
# 52
MPN: 93-66663
ROHRBAUGRUPPE, HAUBENSCHIENENSTABILISATOR
aus £17,39
aus £17,39
# 53
MPN: 695563
SCHRAUBE, FLG, M6X16
# 54
MPN: 693734
RIVNUT, M6X16 CSK
aus £1,22
aus £1,22
