7.9C.1 - Haubenrahmenhölzer

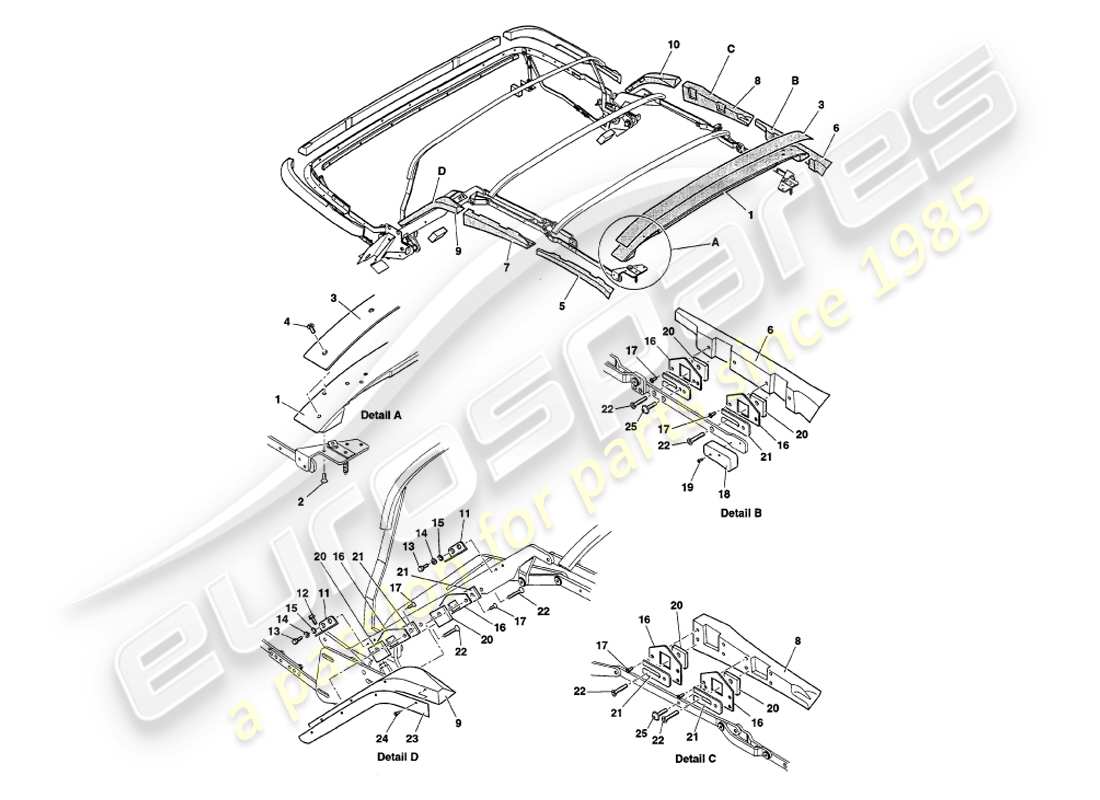

Aston Martin V8 Volante (1997) Hood Frame Woods Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 93-61361
HOLZBAUGRUPPE, VORDERER KOPF
# 2
MPN: 696577
SCHRAUBE, M6X20, CSK
aus £0,47
aus £0,47
# 2
MPN: 692296
SCHRAUBE, M6X30, CSK
aus £0,47
aus £0,47
# 3
MPN: 93-60067
ZIERPLATTE, HEADER
aus £24,95
aus £24,95
# 4
MPN: 696578
SCHRAUBE, NR.6 X 1/2 CSK
aus £0,47
aus £0,47
# 5
MPN: 93-65780
Holzbaugruppe, Cantrail vorne, rechts
aus £129,84
aus £129,84
# 6
MPN: 93-65781
HOLZBAUGRUPPE, CANTRAIL VORNE, LINKS
aus £129,84
aus £129,84
# 7
MPN: 93-65784
Holz komplett, Cantrail hinten, rechts
aus £129,84
aus £129,84
# 8
MPN: 93-65785
Holz komplett, Cantrail hinten, links
aus £129,84
aus £129,84
# 9
MPN: 93-65788
Holzbaugruppe, C-Pfosten, rechts
aus £129,84
aus £129,84
# 10
MPN: 93-65789
HOLZBAUGRUPPE, C-PFOSTEN, LINKS
aus £129,84
aus £129,84
# 11
MPN: 93-64443
SICHERUNGSHALTERUNG, C-PFOSTEN
aus £2,05
aus £2,05
# 12
MPN: 692011
SCHRAUBE, FLG, NR.10 X 3/4
aus £0,47
aus £0,47
# 13
MPN: 692353
SCHRAUBE, M4X8
aus £0,47
aus £0,47
# 14
MPN: 692064
Scheibe, SPRF, M4
aus £0,47
aus £0,47
# 15
MPN: 692054
Scheibe, EINFACH, M4
aus £0,47
aus £0,47
# 16
MPN: 93-62017
PLATTENBEFESTIGUNG, KURZ, CANTRAIL
Alternativen
aus £5,98
aus £5,98
# 16
MPN: 93-61847
PLATTENBEFESTIGUNG, ZWISCHEN, CANTRAIL
Alternativen
aus £6,14
aus £6,14
# 16
MPN: 93-61987
PLATTENBEFESTIGUNG, ZWISCHEN, CANTRAIL
Alternativen
aus £6,32
aus £6,32
# 17
MPN: 696578
SCHRAUBE, NR.6 X 1/2
aus £0,47
aus £0,47
# 18
MPN: 93-66535
BLOCK, TACKING, CANTRAIL VORNE, LINKS
aus £3,93
aus £3,93
# 18
MPN: 93-66534
BLOCK, TACKING, CANTRAIL VORNE, RECHTS
aus £3,93
aus £3,93
# 19
MPN: 696127
SCHRAUBE, M4X25
aus £0,47
aus £0,47
# 20
MPN: 93-61902
GEWINDEPLATTE
# 21
MPN: 93-66101
ABSTANDSHALTER, CANTRAIL HOLZ
Alternativen
aus £1,21
aus £1,21
# 21
MPN: 93-66102
ABSTANDSHALTER, CANTRAIL HOLZ
Alternativen
aus £1,40
aus £1,40
# 22
MPN: 696674
SCHRAUBE, M6X16
Alternativen
aus £0,47
aus £0,47
# 22
MPN: 696577
SCHRAUBE, M6X20
Alternativen
aus £0,47
aus £0,47
# 23
MPN: 93-66092
PLATTE, C-PFOSTEN-DICHTUNG
aus £6,93
aus £6,93
# 24
MPN: 696260
SCHRAUBE, NR.6 X 5/8
aus £0,47
aus £0,47
# 25
MPN: 695851
SCHRAUBE, FLG, NR.8 X 25
aus £0,47
aus £0,47
