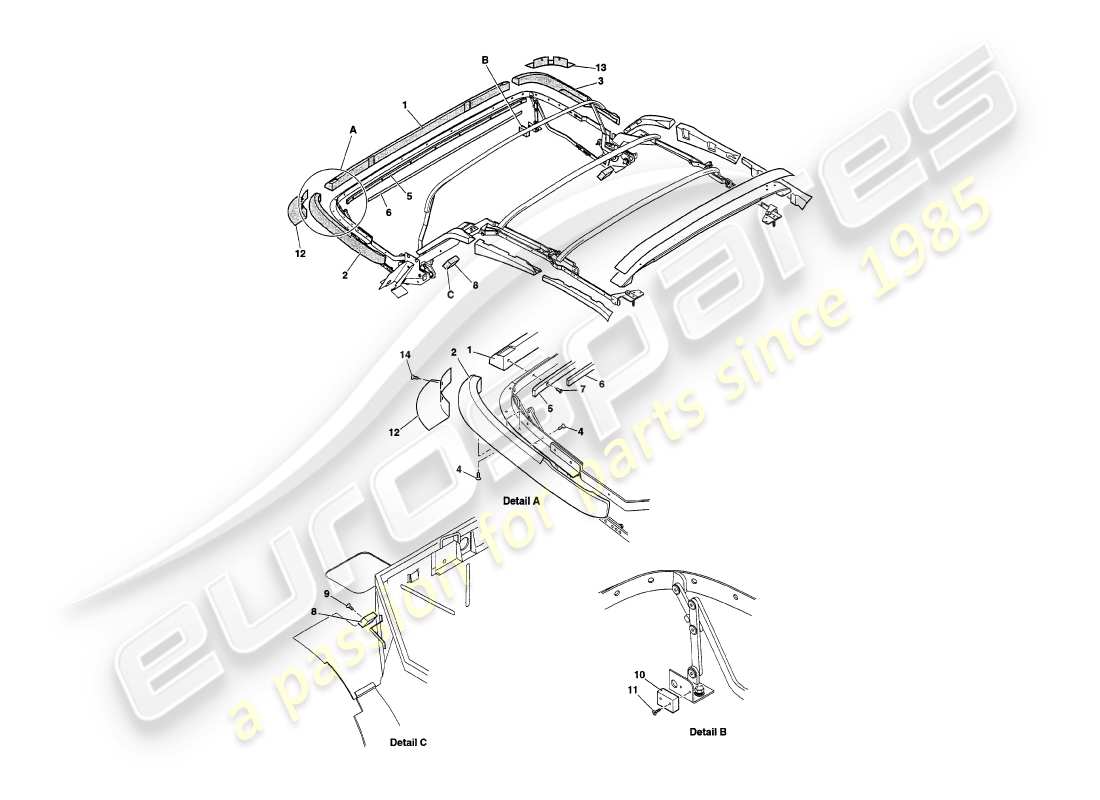

7.9C.2 - Haubenrahmenhölzer
Aston Martin V8 Volante (1997) Hood Frame Woods Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
1
MPN:
93-60034
Holz, Deckschienen-Mittelteil
#
2
MPN:
93-61364
HOLZ, DECKRAIL-SEITENTEIL, RECHTS
aus
£338,06
aus
£338,06
#
3
MPN:
93-61365
HOLZ, DECKRAIL-SEITENTEIL, LINKS
aus
£338,06
aus
£338,06
#
4
MPN:
696578
SCHRAUBE, NR.6 X 1/2
aus
£0,47
aus
£0,47
#
5
MPN:
93-62640
Heftstreifen, hintere Deckschiene
aus
£30,50
aus
£30,50
#
6
MPN:
93-62641
Heftstreifen, hintere Deckschiene
#
7
MPN:
695969
SCHRAUBE, NR.6 X 25, PK CSK
aus
£0,47
aus
£0,47
#
8
MPN:
93-62642
Heftblock, hintere Deckschiene
#
9
MPN:
121503
SCHRAUBE, NR.8 X 3/4
aus
£0,50
aus
£0,50
#
10
MPN:
93-61555
BLOCK, DACHHIMMELBEFESTIGUNG
aus
£5,12
aus
£5,12
#
11
MPN:
627-000-0608
SCHRAUBE, NR.6 X 1
aus
£0,47
aus
£0,47
#
12
MPN:
93-64238
WASSERSCHUTZ, HINTERE ECKE, RECHTS
aus
£61,73
aus
£61,73
#
13
MPN:
93-64239
WASSERSCHUTZ, HINTERE ECKE, LINKS
aus
£58,78
aus
£58,78
#
14
MPN:
696260
SCHRAUBE, NR.6 X 5/8 CSK
aus
£0,47
aus
£0,47
#
14
MPN:
694587
LOCTITE 222, SCHRAUBENSICHERUNG
