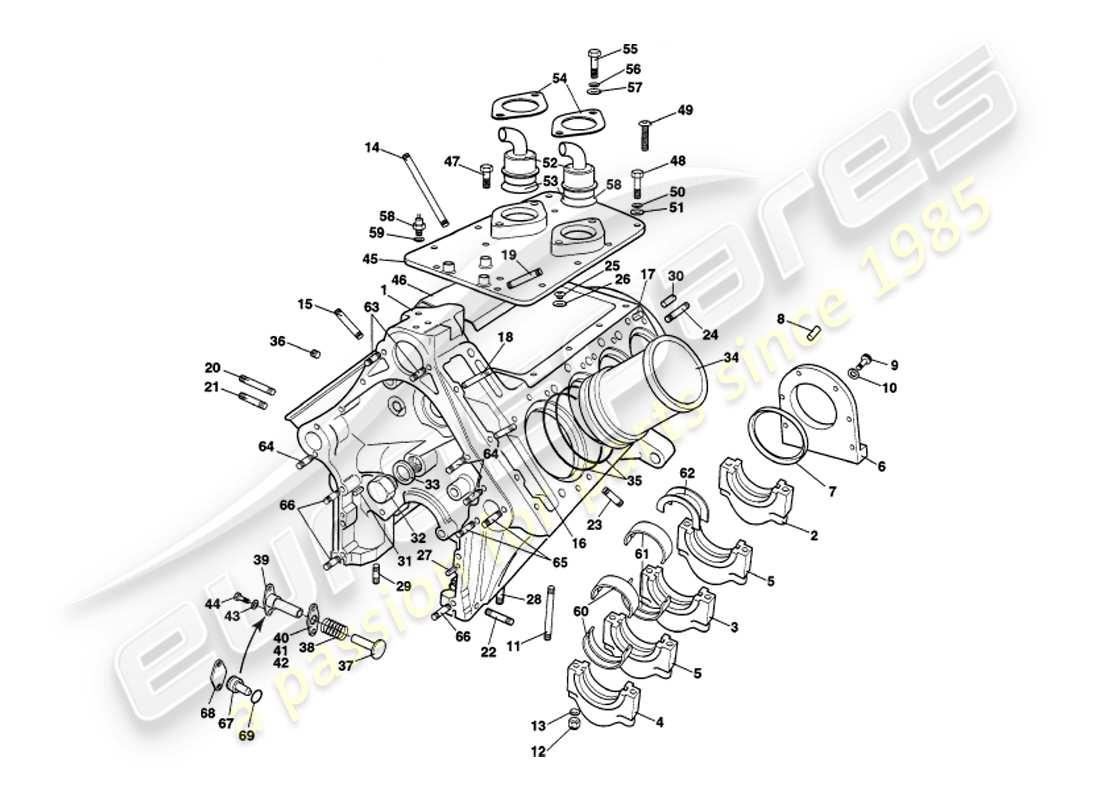

1.1 - ZYLINDERBLOCK
Aston Martin V8 Volante (1999) Cylinder Block Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 01-55831
ZYLINDERBLOCKBAUGRUPPE, MIT STIFTEN
# 2
-
HAUPTLAGERDECKEL, HINTEN
NICHT SEPARAT VERKAUFT
# 3
-
HAUPTLAGERDECKEL, MITTE
NICHT SEPARAT VERKAUFT
# 4
-
HAUPTLAGERDECKEL, VORNE
NICHT SEPARAT VERKAUFT
# 5
-
HAUPTLAGERDECKEL, ZWISCHENLAGER
NICHT SEPARAT VERKAUFT
# -
-
LOCTITE STUDLOCK 270
# 6
MPN: 01-70684
GEHÄUSE, HINTERE DICHTUNG
aus £246,53
aus £246,53
# 7
MPN: 01-70686
ÖLDICHTUNG, HINTEN
aus £86,02
aus £86,02
# 8
MPN: 123111
DÜBEL, 5/16 X 5/8 SILBERSTAHL
Lagergehäuse zum Blockieren
aus £4,05
aus £4,05
# 9
MPN: 690332
SCHRAUBE, SKT-KAPPE 1/4 UNC X 3/4
Lagergehäuse zum Blockieren
aus £1,83
aus £1,83
# 10
MPN: 119470
Scheibe, 1/4 17SWG
Lagergehäuse zum Blockieren
# -
-
LOCTITE 509
Lagergehäuse zum Blockieren
# -
-
LOCTITE-AKTIVATOR 7471
Lagergehäuse zum Blockieren
# 11
MPN: 080-001-0121
BOLZEN, HAUPTLAGER
aus £29,21
aus £29,21
# 12
MPN: 691147
NUT, NYLOC 1/2
aus £0,50
aus £0,50
# 13
MPN: 119474
Scheibe, EINFACH 1/2
aus £0,47
aus £0,47
# 14
MPN: 01-23122
BOLZEN, ZYLINDERKOPF
aus £30,16
aus £30,16
# 15
MPN: 694260
STUD, 5/16 UNC/UNF
Rechter Zylinderkopf
aus £8,78
aus £8,78
# 16
MPN: 691438
STUD, 5/16 UNC/UNF X 2.87
ZYLINDERKOPF
aus £6,53
aus £6,53
# 17
MPN: 694870
DÜBEL, 1/4 DIA X 1/2
Position des Zylinderkopfes
aus £3,22
aus £3,22
# 18
MPN: 06-26636
STUD, 5/16 X 4.625
Linker Zylinderkopf
aus £8,78
aus £8,78
# 19
MPN: 694645
STUD, 3/8 UNC/UNF
ZYLINDERKOPF
aus £7,22
aus £7,22
# 20
MPN: 694225
STUD, 3/8 UNC/UNF X 2.75
Kompressionshalterung
aus £7,14
aus £7,14
# 21
MPN: 694224
STUD, 5/16 UNC/UNF
Kompressionshalterung
aus £8,78
aus £8,78
# 22
MPN: 694222
STUD, 5/16 UNC/UNF
LICHTMASCHINENHALTERUNG
aus £8,78
aus £8,78
# 23
MPN: 690999
STUD, 5/16 UNC/UNF X 1.25
Motorlager
aus £6,87
aus £6,87
# 24
MPN: 691413
STUD, 7/16 UNC/UNF X 2.125
GLOCKENGEHÄUSE
aus £7,42
aus £7,42
# 25
MPN: 690834
STECKER, BUCHSE, 5/8 BSP
Oben Ölgalerie
aus £25,39
aus £25,39
# 26
MPN: 690835
Scheibe, 29/32 X 1 1/4
Oben Ölgalerie
aus £2,53
aus £2,53
# 27
MPN: 123111
DÜBEL, 5/16 X 5/8 SILBERSTAHL
VORDERSEITE
aus £4,05
aus £4,05
# 28
MPN: 691596
STUD, 3/8 UNC/UNF X 1.75
Ölpumpe
aus £4,66
aus £4,66
# 29
MPN: 691438
STUD, 3/8 UNC/UNF X 2.87
Ölpumpe
aus £6,53
aus £6,53
# 30
MPN: 691485
DÜBEL, 0.490 X1
Block-/Glockengehäuse
aus £19,74
aus £19,74
# 31
MPN: 691105
RINGDÜBEL, 0.187 ID
Block-/Kettenspanner
aus £10,02
aus £10,02
# 32
MPN: 095-001-0107
STECKER, 3/4 BSP
Die Ölgalerie endet
aus £24,18
aus £24,18
# 33
MPN: 691564
Scheibe, 3/4 KUPFER
Stecker, Ölgalerie
aus £4,27
aus £4,27
# -
-
LOCTITE-DICHTUNGSMITTEL 542
Galeriestecker
# 34
MPN: 01-26777
ZYLINDERBUCHSE, GRÖSSE A
aus £337,31
aus £337,31
# 34
MPN: 01-26834
ZYLINDERBUCHSE, GRÖSSE B
Alternative
aus £358,12
aus £358,12
# 35
MPN: 080-001-0107
O-Ring, Zylinderlaufbuchse
# 36
MPN: 696055
STECKER, 1/4 BSP
Zylinderblockablass
aus £7,72
aus £7,72
# 37
MPN: 01-72930
ÖLDRUCKENTLASTUNGSVENTIL
aus £420,31
aus £420,31
# 38
MPN: 023-001-0133
FEDER, ÜBERDRUCKVENTIL
aus £24,79
aus £24,79
# 39
MPN: 01-72929
BUCHSE, ÖLDRUCKENTLASTUNGSVENTIL
Siehe Artikel 67
aus £75,86
aus £75,86
# 40
MPN: 020-001-0147
DICHTUNG, ÖLENTLASTUNGSVENTIL
aus £3,45
aus £3,45
# 41
MPN: 023-001-0170
UNTERSCHEIBE, ÜBERDRUCKVENTIL
aus £15,77
aus £15,77
# 42
MPN: 080-001-0148
UNTERSCHEIBE, ÜBERDRUCKVENTIL
aus £2,53
aus £2,53
# 43
MPN: 698543
Scheibe, RÜTTERFEST, M5
aus £0,47
aus £0,47
# 44
MPN: 123122
KAPPENSCHRAUBE, 2BA X 5/8
aus £0,79
aus £0,79
# 45
MPN: 01-71648
TALPLATTE
# 46
MPN: 01-71649
SCHALLPLATTE
aus £10,80
aus £10,80
# 47
MPN: 696295
SCHRAUBE, DURLOCK M6X12
aus £2,81
aus £2,81
# -
-
LOCTITE 509
Talplatte zum Blockieren
# -
-
LOCTITE-AKTIVATOR 7471
Talplatte zum Blockieren
# 48
MPN: 123128
SCHRAUBE, 1/4 UNC X 7/8
Talplatte zum Blockieren
aus £1,21
aus £1,21
# 49
MPN: 695813
SCHRAUBE, SKT-KNOPFKOPF 1/4 UNC X 1
Talplatte zum Blockieren
aus £0,47
aus £0,47
# 50
MPN: 119480
Scheibe, FEDER 1/4
Talplatte zum Blockieren
# 51
MPN: 119470
Scheibe, EINFACH 1/4
Talplatte zum Blockieren
# 52
MPN: 01-26422
ENTLÜFTUNGSBAUGRUPPE
aus £125,29
aus £125,29
# 53
MPN: 695291
O-RING, ENTLÜFTUNGSVENTIL
aus £0,87
aus £0,87
# 54
MPN: 01-20468
KLEMME, ENTLÜFTER
aus £40,93
aus £40,93
# 55
MPN: 510405
SCHRAUBE, 1/4 UNC X 5/8
# 56
MPN: 119480
Scheibe, FEDER 1/4
# 57
MPN: 119470
Scheibe, EINFACH 1/4
# 58
MPN: 38-56091
ABSENDER, TEMPERATUR
aus £47,31
aus £47,31
# 59
MPN: 022-033-0202
Scheibe, KUPFER
aus £1,85
aus £1,85
# 60
MPN: 01-18494
LAGERSCHALE, VORNE/MITTE/HINTEN, STANDARD, SCHWARZ
aus £48,23
aus £48,23
# 60
MPN: 01-18495
LAGERSCHALE, VORNE/MITTE/HINTEN, STANDARD, ROT
aus £63,76
aus £63,76
# 60
MPN: 01-18496
LAGERSCHALE, VORNE/MITTE/HINTEN, STANDARD, GRÜN
aus £63,76
aus £63,76
# 60
MPN: 01-18497
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.010 U/GRÖSSE, SCHWARZ
aus £50,45
aus £50,45
# 60
MPN: 01-18498
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.010 U/GRÖSSE, ROT
aus £46,90
aus £46,90
# 60
MPN: 01-18499
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.010 U/GRÖSSE, GRÜN
aus £52,09
aus £52,09
# 60
MPN: 01-18500
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.020 U/GRÖSSE, SCHWARZ
aus £44,05
aus £44,05
# 60
MPN: 01-18501
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.020 U/GRÖSSE, ROT
aus £32,16
aus £32,16
# 60
MPN: 01-18502
LAGERSCHALE, VORNE/MITTE/HINTEN, 0.020 U/GRÖSSE, GRÜN
aus £46,16
aus £46,16
# 61
MPN: 01-18503
LAGERSCHALE, MITTEL, STANDARD, SCHWARZ
aus £40,04
aus £40,04
# 61
MPN: 01-18504
LAGERSCHALE, ZWISCHEN, STANDARD, ROT
aus £40,04
aus £40,04
# 61
MPN: 01-18505
LAGERSCHALE, MITTEL, STANDARD, GRÜN
aus £59,55
aus £59,55
# 61
MPN: 01-18506
LAGERSCHALE, ZWISCHEN, 0.010 UNTERGRÖSSE, SCHWARZ
aus £42,05
aus £42,05
# 61
MPN: 01-18507
LAGERSCHALE, ZWISCHEN, 0.010 UNTERGRÖSSE, ROT
aus £40,04
aus £40,04
# 61
MPN: 01-18508
Lagerschale, Zwischenmaß, 0.010 Untermaß, grün
aus £67,54
aus £67,54
# 61
MPN: 01-18509
LAGERSCHALE, ZWISCHEN, 0.020 UNTERGRÖSSE, SCHWARZ
aus £40,04
aus £40,04
# 61
MPN: 01-18510
LAGERSCHALE, ZWISCHEN, 0.020 UNTERGRÖSSE, ROT
# 61
MPN: 01-18511
Lagerschale, Zwischenmaß, 0.020 Untermaß, grün
# 62
MPN: 01-15883
Scheibe, SCHUB, UNCODED
# 63
MPN: 691597
STUD, 5/16 UNC/UNF X 3.12
Steuerdeckel an Zylinderblock
aus £8,21
aus £8,21
# 64
MPN: 691113
STUD, 5/16 UNC/UNF X 2.75
Steuerdeckel an Zylinderblock
aus £7,23
aus £7,23
# 65
MPN: 691438
STUD, 5/16 UNC/UNF X 2.87
Steuerdeckel an Zylinderblock
aus £6,53
aus £6,53
# 66
MPN: 691048
STUD, 5/16 UNC/UNF X 2.1
Steuerdeckel an Zylinderblock
aus £6,67
aus £6,67
# 67
MPN: 01-74580
BUCHSE, ÖLDRUCKENTLASTUNGSVENTIL
Ersetzt Artikel 39
aus £84,11
aus £84,11
# 68
MPN: 01-74581
FLANSCH, ÖLDRUCKENTLASTUNGSVENTIL
Ersetzt Artikel 39
aus £30,83
aus £30,83
# 69
MPN: 698774
O-RING, ÖLDRUCKENTLASTUNG
Ersetzt Artikel 39
aus £1,23
aus £1,23
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1999) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1999) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1999) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1999) KÜHLERLÜFTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1999) GENERATOR, ANLASSER & LUFTPUMPE TEILEDIAGRAMM")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1999) GASGESTÄNGE UND STEUERUNGEN TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1999) EINLASSVERTEILER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1999) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1999) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1999) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1999) DREHMOMENTKONVERTER TEILEDIAGRAMM")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1999) GETRIEBEKÜHLUNG TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1999) GANGSCHALTER TEILEDIAGRAMM")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1999) GETRIEBEGESTÄNGE TEILEDIAGRAMM")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1999) VIERGANGGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1999) DREHMOMENTROHR UND KARDANWELLE TEILEDIAGRAMM")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1999) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1999) SERVO UND MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1999) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1999) INNENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1999) GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1999) KOMPONENTEN UNTER DER MOTORHAUBE, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1999) KOMPONENTEN UNTER DER MOTORHAUBE, FAHRGESTELLNUMMER 89027 TEILEDIAGRAMM")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1999) BATTERIE TEILEDIAGRAMM")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1999) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1999) HECKSTRUKTUR, STOßFÄNGER UND KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1999) BODENPLATTEN TEILEDIAGRAMM")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1999) ÜBERBAU TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIETEILE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1999) TÜREN TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1999) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1999) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1999) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1999) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1999) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1999) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1999) GLAS TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1999) RÜCKSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1999) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1999) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1999) KOFFERRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1999) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1999) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENHYDRAULIK TEILEDIAGRAMM")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
