1.6 - Ölkühlsystem

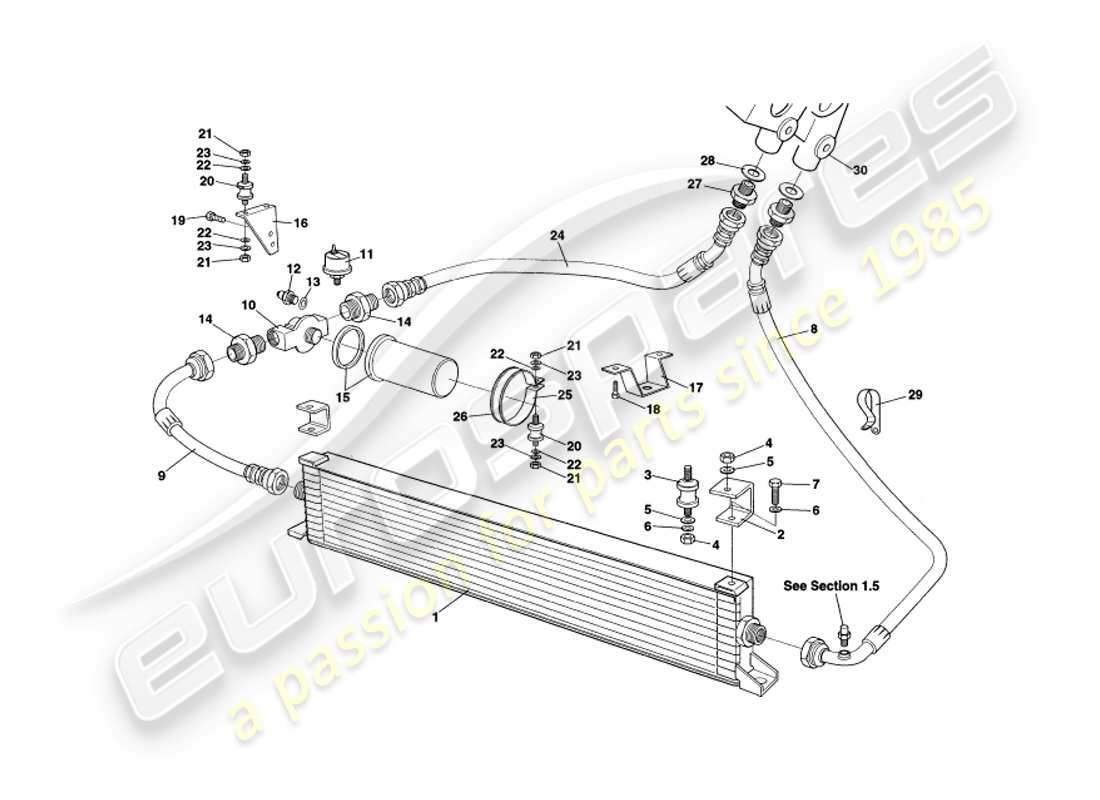

Aston Martin V8 Volante (1999) Oil Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 44-25492
ÖLKÜHLER
aus £943,89
aus £943,89
# 2
MPN: 44-53062
STÜTZHALTER, ÖLKÜHLER
aus £42,54
aus £42,54
# 3
MPN: 44-51312
Befestigungsgummi, Ölkühler
# 4
MPN: 541005
NUT, 5/16 UNF
Ölkühlerhalterung anbringen
# 5
MPN: 629-000-0305
Scheibe, EINFACH, 5/16
Ölkühlerhalterung anbringen
aus £1,16
aus £1,16
# 6
MPN: 591-000-0205
Scheibe, FEDER, 5/16
Ölkühlerhalterung anbringen
aus £0,47
aus £0,47
# 7
MPN: 530504
SCHRAUBE, 5/16 UNF
Ölkühlerhalterung anbringen
aus £0,99
aus £0,99
# 8
MPN: 44-71630
SCHLAUCHBAUGRUPPE, MOTOR ZUM ÖLKÜHLER
aus £149,05
aus £149,05
# 9
MPN: 44-71631
Schlauchbaugruppe, Ölkühler zum Filter
# 9
MPN: 44-75399
SCHLAUCHBAUGRUPPE, ÖLKÜHLER ZUM FILTER (MIT TEMP.-SENDERBOSS)
Die letzten paar Autos
aus £496,10
aus £496,10
# 10
MPN: 44-56278
ÖLFILTERKOPF
aus £103,80
aus £103,80
# 11
MPN: 38-56092
WANDLER, ÖLDRUCK
aus £135,30
aus £135,30
# 12
MPN: 38-56093
Schalter, niedriger Öldruck
# 13
MPN: 695015
DICHTUNG, GEBUNDEN, 1/8 BSP
aus £3,18
aus £3,18
# 14
MPN: 694326
UNION, 1 NPT X 3/4 BSP
aus £27,56
aus £27,56
# 15
MPN: 44-51624
Ölfilter
aus £51,29
aus £51,29
# 16
MPN: 44-56271
HALTERUNG, ÖLFILTERBEFESTIGUNG
# 17
MPN: 44-71641
STÜTZHALTERUNG
# 18
MPN: 692005
SCHRAUBE, M5X16
Stützhalterung am Fahrgestell
aus £0,47
aus £0,47
# 19
MPN: 692213
SCHRAUBE, M8X12
Filterkopf zur Stützhalterung
aus £0,85
aus £0,85
# 20
MPN: 42-51312
MONTAGEGUMMI
aus £8,78
aus £8,78
# 21
MPN: 541005
NUT, 5/16 UNF
Montagegummi, Ölfilter
# 22
MPN: 629-000-0305
Scheibe, EINFACH, 5/16
Montagegummi, Ölfilter
aus £1,16
aus £1,16
# 23
MPN: 591-000-0205
Scheibe, FEDER, 5/16
Montagegummi, Ölfilter
aus £0,47
aus £0,47
# 24
MPN: 44-74233
SCHLAUCHBAUGRUPPE, ÖLFILTER AN MOTOR
aus £93,23
aus £93,23
# 25
MPN: 44-71642
SPENDERKREIS
# 26
MPN: 44-71643
ISOLIERUNG, ÖLFILTER-STÜTZRING
# 27
MPN: 691569
ADAPTER 3/4 BSP
# 28
MPN: 691564
Scheibe, KUPFER, 3/4
aus £4,53
aus £4,53
# 29
MPN: 069-032-0138
CLIP-ROHR
aus £43,36
aus £43,36
# 30
MPN: 89-26076
HALTERUNG, ÖLLEITUNGEN UND KOMPRESSOR
Siehe Abschnitt 8.1
# -
-
MONTAGEGUMMI
Letzte Autos, Alt zu Artikeln 20-23
# -
-
MUTTER, 5/16 UNF, MONTAGEGUMMI, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
# -
-
Scheibe, EINFACH, 5/16, MONTAGEGUMMI, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
# -
-
Scheibe, FEDER, 5/16, MONTAGEGUMMI, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
# -
-
ISOLATOR
Letzte Autos, Alt zu Artikeln 20-23
# -
-
Scheibe, 1/4 X 3/4, ISOLATOR, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
# -
-
MUTTER, NYLOC DÜNN, M6, ISOLATOR, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
# -
-
MUTTER, NYLOC, M6, ISOLATOR, ÖLFILTER
Letzte Autos, Alt zu Artikeln 20-23
