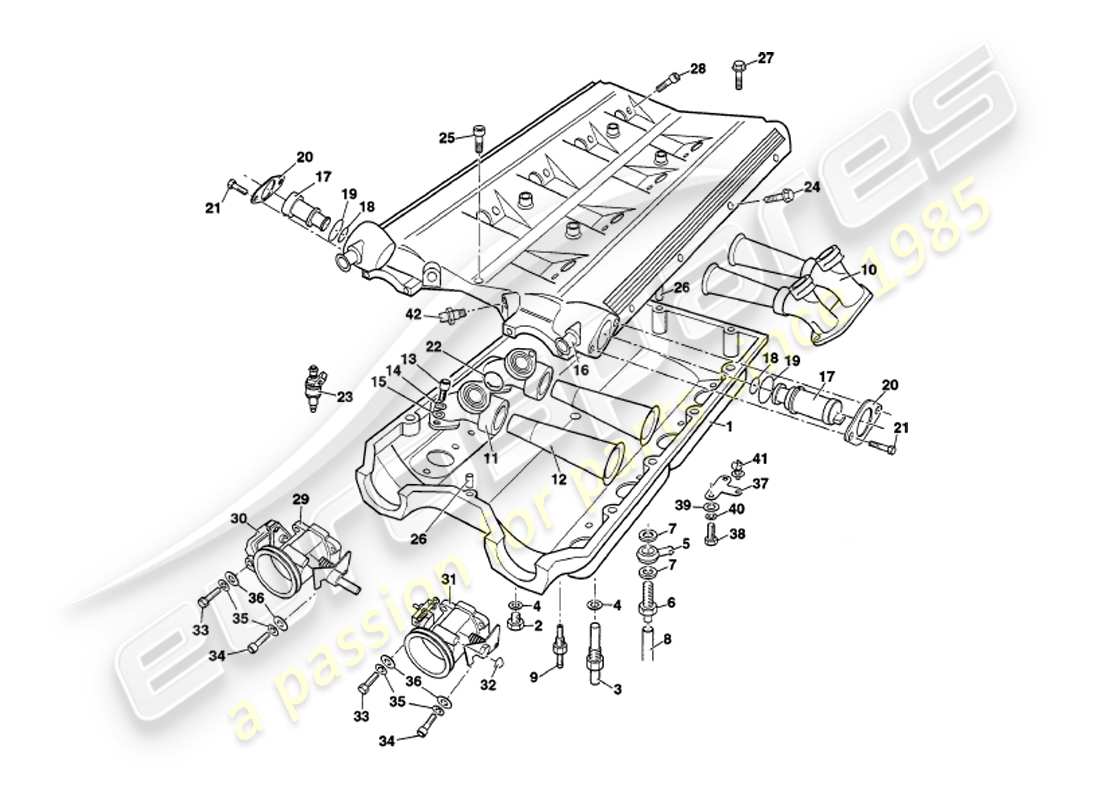

2.2A - Einlassverteiler und Plenum
Aston Martin V8 Volante (1999) Inlet Manifolds and Plenum Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
-
PLENUMKAMMERBASIS
Teil von 08-64960 Ober- und Unterteil M/C PR
# -
-
Loctite 5699, ultragrau
Plenumkammer von oben nach unten
# -
-
DICHTUNGSSTREIFEN, 6MM DURCHM
Plenumkammer von oben nach unten
# 1
MPN: 08-70908
O-RING, PLENUMBASIS AN ZYLINDERKÖPFE
aus £3,75
aus £3,75
# 2
MPN: 119591
STECKER, 1/8 BSP
aus £11,83
aus £11,83
# 3
MPN: 08-21079
CHOKE-ANSCHLUSSBAUGRUPPE
aus £46,08
aus £46,08
# 4
MPN: 095-033-0161
KUPFER Scheibe
# 5
MPN: 069-033-0168
BANJO, VAKUUMTANK ABHEBEN
aus £56,06
aus £56,06
# 6
MPN: 08-26434
HOHLSCHRAUBENBAUGRUPPE
aus £48,86
aus £48,86
# 7
MPN: 022-033-0202
Scheibe, BANJO
aus £1,96
aus £1,96
# 8
MPN: 692546
ROHR, POLYVON, 1/8 DURCHM
aus £8,41
aus £8,41
# 9
MPN: 08-55718
NIPPEL-BAUGRUPPE, 1/4 BSP
aus £21,30
aus £21,30
# 10
MPN: 08-64709
Lufteinlasskrümmer kpl
# 11
MPN: 08-64710
Einlassverteiler
Teil von Artikel 10
aus £415,80
aus £415,80
# 12
MPN: 08-25695
TROMPETE, EINLASSVERTEILER
Teil von Artikel 10
aus £70,81
aus £70,81
# -
-
LOCTITE 648, TROMPETEN AN EINLASSVERTEILER
Teil von Artikel 10
# 13
MPN: 694035
KAPPENSCHRAUBE, 1/4 UNC X 1
Plenumboden und Verteiler zu Köpfen
aus £0,59
aus £0,59
# 14
MPN: 119480
Scheibe, FEDER, 1/4
Plenumboden und Verteiler zu Köpfen
# 15
MPN: 692056
Scheibe, EINFACH, M6
Plenumboden und Verteiler zu Köpfen
aus £0,47
aus £0,47
# 15
-
PLENUMKAMMER OBEN
Teil von 08-64960 Ober- und Unterteil M/C PR
# 16
MPN: 08-26578
ENTLÜFTUNGSSTÜCK, LUFTVENTIL
aus £5,19
aus £5,19
# -
-
LOCTITE 648, ENTLÜFTUNGSSTÜCK ZUR PLENUMOBERSEITE
# 17
MPN: 08-56335
VENTIL, LEERLAUFLUFTSTEUERUNG
aus £496,88
aus £496,88
# 18
MPN: 08-26152
O-RING, KLEIN
aus £3,87
aus £3,87
# 19
MPN: 08-26153
O-RING, GROSS
aus £4,11
aus £4,11
# 20
MPN: 08-26150
KLEMMRING
aus £8,61
aus £8,61
# 21
MPN: 08-26151
SCHRAUBE, LUFTVENTIL BEFESTIGEN
aus £0,88
aus £0,88
# 22
MPN: 08-26107
O-RING, PLENUM OBEN ZU VERTEILERN
# 23
MPN: 08-20006
INJEKTOR
aus £152,82
aus £152,82
# -
-
O-RING
# 24
MPN: 08-25909
SCHRAUBE, PLENUMKAMMEROBERSEITE
aus £14,55
aus £14,55
# 25
MPN: 692092
KAPPENSCHRAUBE, M6X35
PLENUMKAMMER OBEN
aus £1,21
aus £1,21
# 26
MPN: 06-26127
DÜBEL
Platzierung der Plenumkammer oben
aus £8,41
aus £8,41
# 27
MPN: 08-25910
SCHRAUBE, PLENUMKAMMEROBERSEITE
aus £56,02
aus £56,02
# 28
MPN: 694210
KAPPENSCHRAUBE, M8X16
PLENUMKAMMER OBEN
aus £0,72
aus £0,72
# 29
MPN: 08-56190
DROSSELKLAPPENGEHÄUSEBAUGRUPPE, RECHTS
Inklusive Potentiometer
aus £1.374,83
aus £1.374,83
# 29
MPN: 08-56172
Drosselklappengehäuse, rechts
# 30
MPN: 08-56705
Drosselklappenpotentiometer, Ersatzsatz
# 31
MPN: 08-56173
DROSSELKLAPPENGEHÄUSE, LINKS
aus £887,86
aus £887,86
# 32
MPN: 08-54412
MANIPULATIONSSICHERER KAPPE
Leerlaufbypass
aus £0,72
aus £0,72
# 33
MPN: 693236
BOLZEN, M6X25
Drosselklappen zum Plenum
aus £0,52
aus £0,52
# 34
MPN: 692745
KAPPENSCHRAUBE, M6X25
Drosselklappen zum Plenum
aus £0,47
aus £0,47
# 35
MPN: 692046
Scheibe, FEDER, M6
Drosselklappen zum Plenum
aus £0,47
aus £0,47
# 36
MPN: 692056
Scheibe, EINFACH, M6
Drosselklappen zum Plenum
aus £0,47
aus £0,47
# -
-
Loctite 5699, ultragrau
Drosselklappen zum Plenum
# 37
MPN: 08-26698
HALTERUNG, KABELCLIP
aus £75,38
aus £75,38
# 38
MPN: 692090
SCHRAUBE, M5X12
Halterung, zum Plenum
aus £0,47
aus £0,47
# 39
MPN: 692055
Scheibe, EINFACH, M5
Halterung, zum Plenum
aus £0,47
aus £0,47
# 40
MPN: 692045
Scheibe, FEDER, M5
Halterung, zum Plenum
aus £0,47
aus £0,47
# 41
MPN: 694900
KABELCLIP
aus £1,24
aus £1,24
# -
-
CLIP, KABEL AN KABEL
Rechtslenker
# -
-
LOCTITE, STUDLOCK 270
# 42
MPN: 08-20003
SENSOR, LUFTTEMPERATUR
aus £68,82
aus £68,82
