2.6 - Kraftstoffsystem

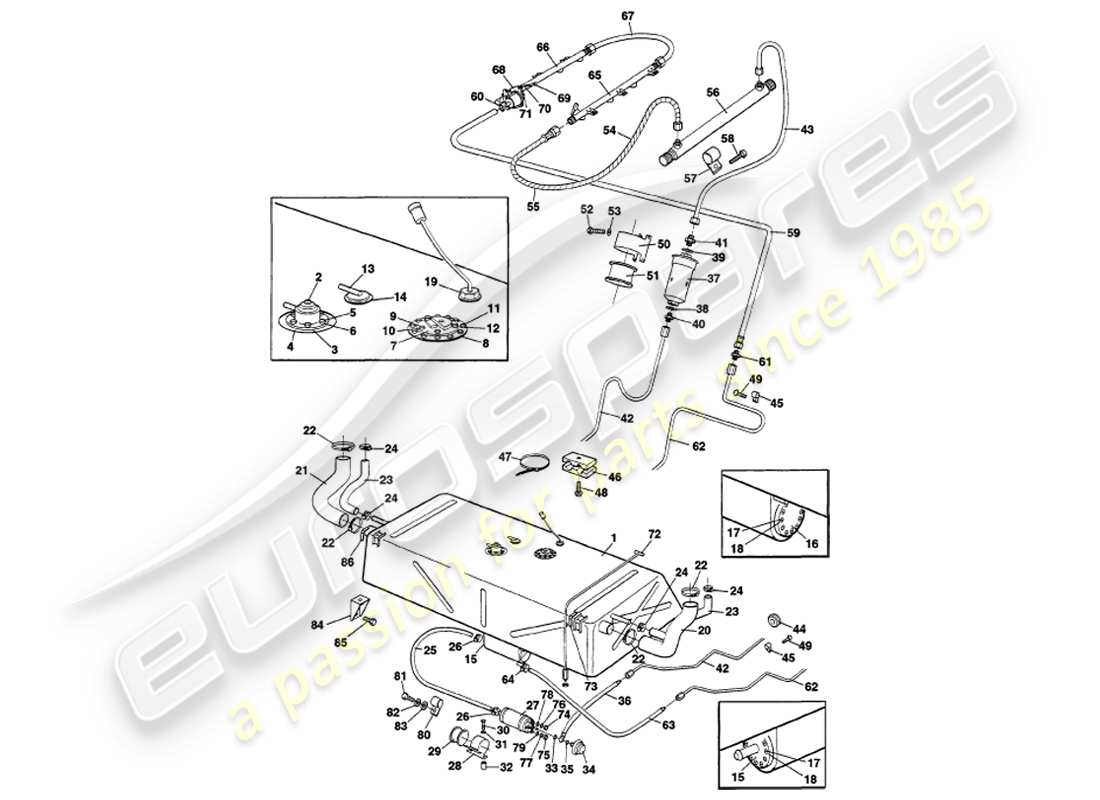

Aston Martin V8 Volante (1999) Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 34-65417
Kraftstofftank-Baugruppe, komplett
# 1
MPN: 34-65270
KRAFTSTOFFTANKBAUGRUPPE
aus £3.222,62
aus £3.222,62
# 2
MPN: 090-034-0002
DRUCK-/UNTERDRUCKENTLASTUNGSVENTIL
aus £109,89
aus £109,89
# 3
MPN: 090-034-0102
DICHTUNG, DRUCK-/UNTERDRUCKENTLASTUNGSVENTIL
aus £1,16
aus £1,16
# 4
MPN: 090-034-0120
RING, VERSTEIFUNG
aus £24,52
aus £24,52
# 5
MPN: 693303
SCHRAUBE, NR.10-24 UNC X 5/8
aus £1,54
aus £1,54
# 6
MPN: 591-000-0203
Scheibe, FEDER NR.10
aus £0,47
aus £0,47
# 7
MPN: 38-56094
SENDER, KRAFTSTOFFTANK
aus £110,30
aus £110,30
# 8
MPN: 34-74234
ADAPTERPLATTE, SENDEREINHEIT
aus £16,51
aus £16,51
# 9
MPN: 692090
SCHRAUBE, M5X12
Sender zur Adapterplatte
aus £0,47
aus £0,47
# 10
MPN: 692055
Scheibe, EINFACH, M5
Sender zur Adapterplatte
aus £0,47
aus £0,47
# -
-
VERBINDUNGSMASCHINE, HERMETIT-GOLD
# 11
MPN: 693303
SCHRAUBE, NR.10-24 UNC X 5/8
Sendereinheit zum Tank
aus £1,54
aus £1,54
# 12
MPN: 591-000-0203
Scheibe, FEDER NR.10
Sendereinheit zum Tank
aus £0,47
aus £0,47
# 13
MPN: 095-034-0124
ÜBERROLLVENTIL
aus £232,98
aus £232,98
# 14
MPN: 095-034-0125
DICHTUNG, ÜBERROLLVENTIL
aus £25,63
aus £25,63
# 15
MPN: 34-73083
KÖRPERBAUGRUPPE, KRAFTSTOFFAUFNAHME
aus £96,81
aus £96,81
# -
-
KRAFTSTOFFFILTER, PICKUP
# 16
MPN: 34-56066
BLENDEPLATTE
aus £35,97
aus £35,97
# 17
MPN: 693303
SCHRAUBE, NR.10-24 UNC X 5/8
Aufnahme- und Blindplatte zum Tank
aus £1,54
aus £1,54
# 18
MPN: 591-000-0203
Scheibe, FEDER NR.10
Aufnahme- und Blindplatte zum Tank
aus £0,47
aus £0,47
# 19
MPN: 34-73981
SENSOR, NIEDRIGER KRAFTSTOFF
aus £167,41
aus £167,41
# -
-
LOCTITE 572 DICHTMITTEL
# 20
MPN: 34-60316
KRAFTSTOFFEINFÜLLSCHLAUCH, RECHTS
aus £72,15
aus £72,15
# 21
MPN: 34-60317
KRAFTSTOFFEINFÜLLSCHLAUCH, LINKS
aus £70,06
aus £70,06
# 22
MPN: 692670
SCHLAUCHKLEMME, 50-70MM
KRAFTSTOFFEINFÜLLSCHLAUCH
aus £1,61
aus £1,61
# 23
MPN: 34-60298
SCHLAUCH, KRAFTSTOFFENTLÜFTER
aus £64,05
aus £64,05
# 24
MPN: 692634
SCHLAUCHKLEMME
KRAFTSTOFFENTLÜFTUNGSSCHLAUCH
aus £1,21
aus £1,21
# 25
MPN: 696270
KRAFTSTOFFSCHLAUCH, ZUFÜHRUNG
aus £338,03
aus £338,03
# 26
MPN: 692634
SCHLAUCHKLEMME
aus £1,21
aus £1,21
# 27
MPN: 34-70713
KRAFTSTOFFPUMPE, BOSCH
aus £802,44
aus £802,44
# 28
MPN: 34-73833
BEFESTIGUNGSGURT, KRAFTSTOFFFILTER
aus £6,45
aus £6,45
# 29
MPN: 693068
RUHE aus GUMMI
aus £32,62
aus £32,62
# 30
MPN: 692267
BOLZEN, M6X30
aus £0,66
aus £0,66
# 31
MPN: 692056
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 32
MPN: 66-18596
ABSTANDSHALTER
aus £6,61
aus £6,61
# 33
MPN: 696664
DICHTUNG, GEBUNDEN, M12
Kraftstoffpumpe an Schlauch
aus £2,00
aus £2,00
# 34
MPN: 696336
Dämpfer, Kraftstoffpumpe
aus £19,40
aus £19,40
# 35
MPN: 696788
KUPFER Scheibe
Kraftstoffpumpe zum Dämpfer
aus £0,59
aus £0,59
# 36
MPN: 34-65369
SCHLAUCHMONTAGE
Kraftstoffpumpe an Rohr
aus £158,76
aus £158,76
# 37
MPN: 34-71130
KRAFTSTOFFFILTER, BOSCH
aus £41,96
aus £41,96
# 38
MPN: 696664
DICHTUNG, GEBUNDEN, M12
KRAFTSTOFFFILTER
aus £2,00
aus £2,00
# 39
MPN: 695016
DICHTUNG, GEBUNDEN, M13
KRAFTSTOFFFILTER
aus £6,22
aus £6,22
# 40
MPN: 693810
ADAPTOR, 9/16 JIC
Rohr zum Filter
aus £14,91
aus £14,91
# 41
MPN: 694354
ADAPTOR, M12X1.5X3/8 BSP
Filter zum Schlauch
aus £12,41
aus £12,41
# 42
MPN: 34-65368
Kraftstoffzuleitungsbaugruppe, rechts
# 43
MPN: 34-56070
KRAFTSTOFFZUFUHRLEITUNG
Kraftstofffilter zum Kraftstoffkühler
aus £90,62
aus £90,62
# 44
MPN: 692665
TÜLLE, 3/8 X 1
Kraftstoffleitung/Kofferraumboden
aus £1,20
aus £1,20
# 45
MPN: 692209
P-CLIP, 3/8 NYLON
aus £0,49
aus £0,49
# 46
MPN: 696267
ROHRSCHELLE, 9.5/9.5
aus £4,66
aus £4,66
# 47
MPN: 693375
KABELBAND
aus £0,47
aus £0,47
# 48
MPN: 695851
SCHRAUBE, FLG, NR.8 X 25
aus £0,47
aus £0,47
# 49
MPN: 695145
SCHRAUBE, FLG, NR.10 X 1/2
aus £0,47
aus £0,47
# 50
MPN: 34-74092
KRAFTSTOFFFILTER-BEFESTIGUNGSBAND-BAUGRUPPE
aus £7,22
aus £7,22
# 51
MPN: 693068
RUHE aus GUMMI
aus £32,62
aus £32,62
# 52
MPN: 693236
BOLZEN, M6X25
aus £0,50
aus £0,50
# 53
MPN: 692056
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 54
MPN: 34-56071
FLEXIBLE ZUFUHRLEITUNGSBAUGRUPPE
Kraftstoffkühler zum rechten Kraftstoffverteiler
# 55
MPN: 693212
SPIRAP, 1/2 OD
aus £8,33
aus £8,33
# 56
MPN: 34-51691
KRAFTSTOFFKÜHLER
aus £415,67
aus £415,67
# 57
MPN: 694640
P-CLIP, 25MM
Kraftstoffkühler zum Innenflügel
aus £5,00
aus £5,00
# 58
MPN: 695566
SCHRAUBE, FLG, M8X16
Kraftstoffkühler zum Innenflügel
aus £0,49
aus £0,49
# 59
MPN: 34-56072
KRAFTSTOFFRÜCKFÜHRSCHLAUCH KOMPL
Kraftstoffdruckregler zur Kraftstoffrücklaufleitung
aus £109,96
aus £109,96
# 60
MPN: 692613
SCHLAUCHKLEMME, 8-16MM
aus £1,50
aus £1,50
# 61
MPN: 694352
ADAPTOR, 9/16 JIC X 3/8 BSP
aus £7,22
aus £7,22
# 62
MPN: 34-65367
KRAFTSTOFFRÜCKFÜHRLEITUNGSBAUGRUPPE
# 63
MPN: 34-65370
SCHLAUCHBAUGRUPPE, RÜCKFÜHRUNG ZUM KRAFTSTOFFTANK
aus £129,84
aus £129,84
# 64
MPN: 692613
SCHLAUCHKLEMME, 8-16MM
aus £1,50
aus £1,50
# 65
MPN: 08-64736
KRAFTSTOFFVERTEILER, RECHTS
aus £705,49
aus £705,49
# 66
MPN: 08-71845
KRAFTSTOFFVERTEILERBAUGRUPPE, LINKS
aus £676,09
aus £676,09
# 67
MPN: 08-56134
ROHRBAUGRUPPE, KRAFTSTOFFVERTEILERANSCHLUSS
aus £101,02
aus £101,02
# 68
MPN: 08-56067
KRAFTSTOFFDRUCKREGLER
# 69
MPN: 692267
BOLZEN, M6X30
Druckregler zum Kraftstoffverteiler
aus £0,66
aus £0,66
# 70
MPN: 692046
Scheibe, FEDER, M6
Druckregler zum Kraftstoffverteiler
aus £0,47
aus £0,47
# 71
MPN: 692056
Scheibe, EINFACH, M6
Druckregler zum Kraftstoffverteiler
aus £0,47
aus £0,47
# 72
MPN: 34-65373
KABELFÜHRUNG, KRAFTSTOFFTANK
aus £28,71
aus £28,71
# 73
MPN: 34-74287
ABSTANDSHALTER, KABELFÜHRUNG
aus £2,37
aus £2,37
# 74
MPN: 691579
MUTTER, M4, MESSING
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 75
MPN: 692075
Nuss, M5
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 76
MPN: 692064
Scheibe, RÜTTERFEST, M4
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 77
MPN: 692065
Scheibe, RÜTTERFEST, M5
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 78
MPN: 692054
Scheibe, EINFACH, M4
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 79
MPN: 692055
Scheibe, EINFACH, M5
Klemmenanschlüsse der Kraftstoffpumpe
aus £0,47
aus £0,47
# 80
MPN: 693363
KABELKLEMME, 19.0 NYLON
Kraftstoffpumpenschlauch zum Kofferraumboden
aus £0,47
aus £0,47
# 81
MPN: 693220
BOLZEN, M6X12
Kraftstoffpumpenschlauch zum Kofferraumboden
aus £0,47
aus £0,47
# 82
MPN: 692046
Scheibe, FEDER, M6
Kraftstoffpumpenschlauch zum Kofferraumboden
aus £0,47
aus £0,47
# 83
MPN: 692056
Scheibe, EINFACH, M6
Kraftstoffpumpenschlauch zum Kofferraumboden
aus £0,47
aus £0,47
# 84
MPN: 34-65552
HALTERUNG, KRAFTSTOFFTANKRIEMEN, UNTEN
aus £12,13
aus £12,13
# 85
MPN: 695563
SCHRAUBE, FLG, M6X16
# 86
MPN: 34-66430
ISOLIERABDECKUNG, KRAFTSTOFFTANK
aus £31,98
aus £31,98
# -
-
SIKAFLEX 255 FC
# -
-
SIKA PRIMER 210 T
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1999) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1999) DREHMOMENTKONVERTER TEILEDIAGRAMM")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1999) GETRIEBEKÜHLUNG TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1999) GANGSCHALTER TEILEDIAGRAMM")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1999) GETRIEBEGESTÄNGE TEILEDIAGRAMM")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1999) VIERGANGGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1999) DREHMOMENTROHR UND KARDANWELLE TEILEDIAGRAMM")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1999) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1999) SERVO UND MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1999) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1999) INNENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1999) GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1999) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1999) KOMPONENTEN UNTER DER MOTORHAUBE, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1999) KOMPONENTEN UNTER DER MOTORHAUBE, FAHRGESTELLNUMMER 89027 TEILEDIAGRAMM")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1999) BATTERIE TEILEDIAGRAMM")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, BIS FAHRGESTELLNUMMER 89026 TEILEDIAGRAMM")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELAIS, VIN 89027 AN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1999) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1999) HECKSTRUKTUR, STOßFÄNGER UND KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1999) BODENPLATTEN TEILEDIAGRAMM")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1999) ÜBERBAU TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIETEILE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1999) TÜREN TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1999) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1999) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1999) WETTERSIEGEL TEILEDIAGRAMM")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1999) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1999) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1999) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1999) STOßSTANGEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1999) GLAS TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1999) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1999) RÜCKSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1999) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1999) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1999) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1999) KOFFERRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1999) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1999) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENHYDRAULIK TEILEDIAGRAMM")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1999) HAUBENRAHMENHÖLZER TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1999) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1999) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1999) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1999) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1999) KÜHLERLÜFTERVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1999) GENERATOR, ANLASSER & LUFTPUMPE TEILEDIAGRAMM")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1999) GASGESTÄNGE UND STEUERUNGEN TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1999) EINLASSVERTEILER UND PLENUM TEILEDIAGRAMM")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1999) LUFTFILTER TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG TEILEDIAGRAMM")
