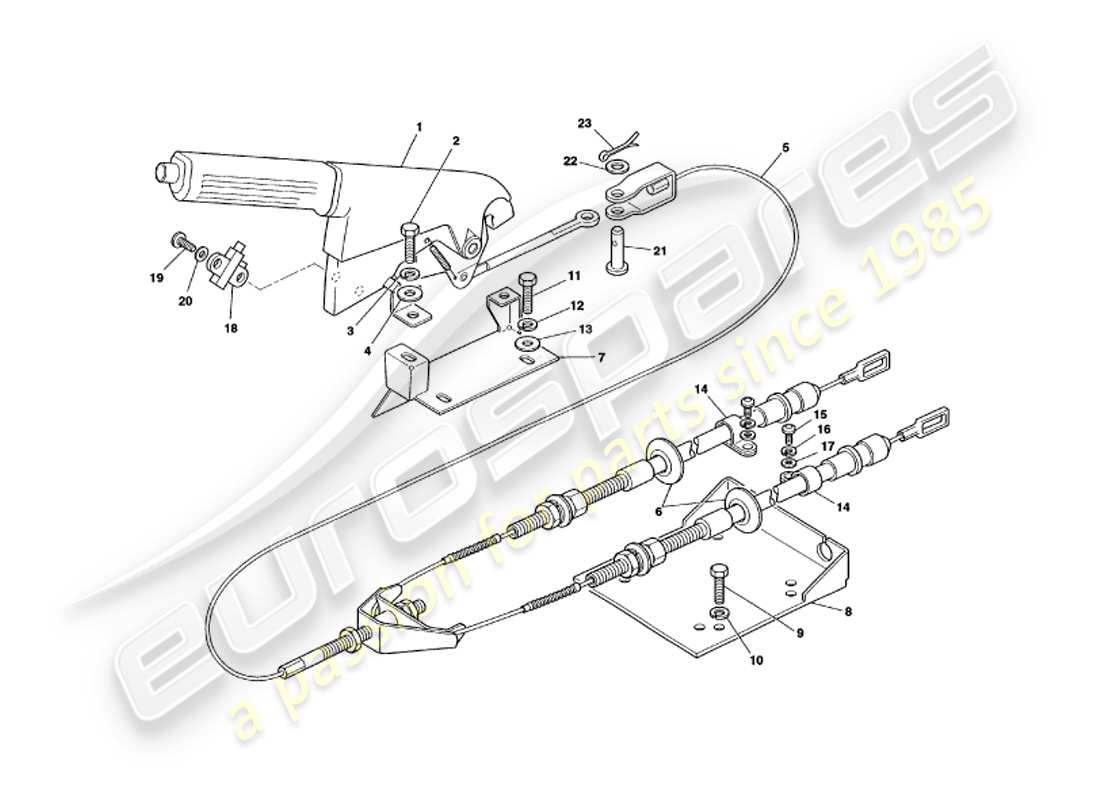

5.4 - Handbremse
Aston Martin V8 Volante (1999) Handbrake Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 30-70702
Handbremsen-Baugruppe, getrimmt
# 1
MPN: 30-70706
HANDBREMSENBAUGRUPPE
aus £472,05
aus £472,05
# 2
MPN: 692089
SCHRAUBE, M8X16
Handbremse zur Unterstützung
aus £0,47
aus £0,47
# 3
MPN: 692047
Scheibe, FEDER, M8
Handbremse zur Unterstützung
aus £0,47
aus £0,47
# 4
MPN: 119471
Scheibe, EINFACH, 5/16
Handbremse zur Unterstützung
# 5
MPN: 30-65244
KABELBAUGRUPPE, HANDBREMSE
H-
aus £245,88
aus £245,88
# -
-
LOCTITE 270, STUDLOC
# 6
MPN: 692665
TÜLLE, 3/8 X 1
aus £1,27
aus £1,27
# 7
MPN: 30-55696
HANDBREMSHALTERBAUGRUPPE
Rechtslenker
aus £75,43
aus £75,43
# 7
MPN: 30-55710
HANDBREMSHALTERBAUGRUPPE
Linkslenker
aus £98,69
aus £98,69
# 8
MPN: 30-55445
GRUNDPLATTE
aus £48,86
aus £48,86
# 9
MPN: 692089
SCHRAUBE, M8X16
Grundplatte anbringen
aus £0,47
aus £0,47
# 10
MPN: 692047
Scheibe, FEDER, M8
Grundplatte anbringen
aus £0,47
aus £0,47
# 11
MPN: 692089
SCHRAUBE, M8X16
Handbremsenhalterung anbringen
aus £0,47
aus £0,47
# 12
MPN: 692047
Scheibe, FEDER, M8
Handbremsenhalterung anbringen
aus £0,47
aus £0,47
# 13
MPN: 119471
Scheibe, EINFACH, 5/16
Handbremsenhalterung anbringen
# 14
MPN: 692208
P-CLIP, 1/2 NYLON
Handbremsseil befestigen
aus £0,47
aus £0,47
# 15
MPN: 692210
SCHRAUBE, PAN HD, M4X12
Handbremsseil befestigen
aus £0,47
aus £0,47
# 16
MPN: 692064
Scheibe, RÜTTERFEST, M4
Handbremsseil befestigen
aus £0,47
aus £0,47
# 17
MPN: 692054
Scheibe, EINFACH, M4
Handbremsseil befestigen
aus £0,47
aus £0,47
# 18
MPN: 37-50698
SCHALTER, HANDBREMSE
aus £17,90
aus £17,90
# 19
MPN: 692126
SCHRAUBE, M4X8
Handbremsschalter auf Handbremse
aus £0,47
aus £0,47
# 20
MPN: 692054
Scheibe, EINFACH, M4
Handbremsschalter auf Handbremse
aus £0,47
aus £0,47
# 21
MPN: 020-030-0130
PIVOT PIN
aus £13,88
aus £13,88
# 22
MPN: 119470
Scheibe, EINFACH, 1/4
# 23
MPN: 119520
Splint, 1/16 X 1/2
aus £2.055,07
aus £2.055,07
