6.2A - Scheinwerfer

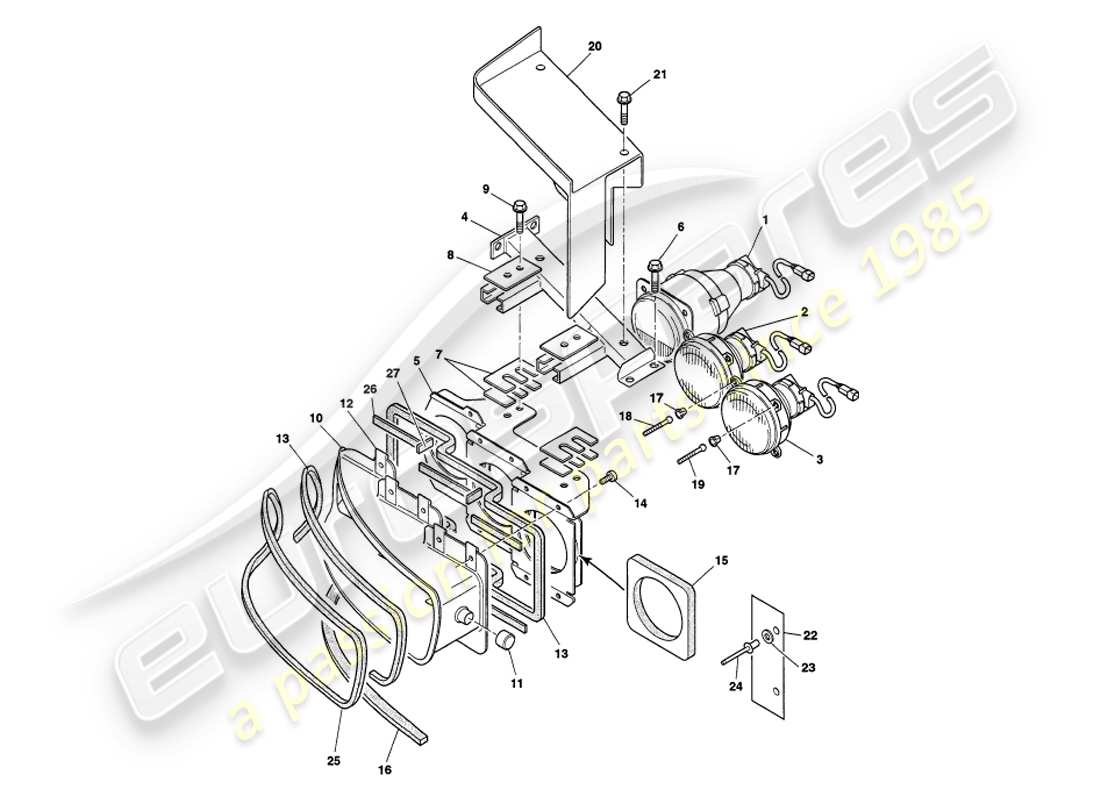

Aston Martin V8 Volante (1999) Headlamps Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 37-74157
SCHEINWERFEREINHEIT-BAUGRUPPE, LINKS DIP
Rechtslenker
aus £756,77
aus £756,77
# 1
MPN: 37-74156
SCHEINWERFEREINHEIT-BAUGRUPPE, RH DIP
Linkslenker
aus £738,31
aus £738,31
# 2
MPN: 37-74158
SCHEINWERFERBAUGRUPPE, HAUPT- UND SEITLICHT
aus £366,44
aus £366,44
# 3
MPN: 37-74159
SCHEINWERFERBAUGRUPPE, HAUPT
aus £366,44
aus £366,44
# 4
MPN: 37-74210
HALTERUNGSBAUGRUPPE, SCHEINWERFERMONTAGE, RECHTS
aus £223,06
aus £223,06
# 4
MPN: 37-74211
HALTERUNGSBAUGRUPPE, SCHEINWERFERMONTAGE, LINKS
aus £223,06
aus £223,06
# 5
MPN: 37-74202
PANEL-BAUGRUPPE, SCHEINWERFERMONTAGE, RECHTS
# 5
MPN: 37-74203
PANEL-BAUGRUPPE, SCHEINWERFERMONTAGE, LINKS
# 6
MPN: 695563
SCHRAUBE, FLG, M6X16
# 7
MPN: 37-74188
Distanzstück, Scheinwerferbaugruppe
# 8
MPN: 37-74154
KLEMMPLATTE, SCHEINWERFERBEFESTIGUNG
# 9
MPN: 695437
SCHRAUBE, FLG, M6X35, SCHEINWERFER-MTG-PANEL AN MTG-HALTERUNG
aus £0,47
aus £0,47
# 10
MPN: 37-74228
WINDLAUFBAUGRUPPE, SCHEINWERFER, RECHTS
aus £193,08
aus £193,08
# 10
MPN: 37-74229
WINDLAUFBAUGRUPPE, SCHEINWERFER, LINKS
aus £193,08
aus £193,08
# 11
MPN: 697886
KAPPE, SCHWARZES THERMOGUMMI
aus £1,89
aus £1,89
# 12
MPN: 691460
MUTTER, SPIRE, NR.8
# 13
MPN: 697844
SCHAUMSTOFFSTREIFEN, 8X8X920 SELBSTKLEBEND
aus £17,10
aus £17,10
# 14
MPN: 691020
SCHRAUBE, NR.8 X 1/2
aus £0,47
aus £0,47
# 15
MPN: 37-74189
DICHTUNG, SCHEINWERFERDICHTUNG
aus £5,45
aus £5,45
# 16
MPN: 697843
Schaumstoffstreifen, 20X20X500 selbstklebend, Motorhaube an Karosserie
aus £15,76
aus £15,76
# 17
MPN: 697987
EINSTELLLAGER
aus £0,62
aus £0,62
# 18
MPN: 697896
SCHEINWERFER-EINSTELLSCHRAUBE, 30MM LANG
aus £13,44
aus £13,44
# 19
MPN: 697897
SCHEINWERFER-EINSTELLSCHRAUBE, 35MM LANG
aus £13,44
aus £13,44
# 20
MPN: 37-73940
ABDECKUNG, SCHEINWERFER, RECHTS
aus £196,73
aus £196,73
# 20
MPN: 37-73941
ABDECKUNG, SCHEINWERFER, LINKS
aus £180,90
aus £180,90
# 21
MPN: 695564
SCHRAUBE, FLG, M6X20
# 22
MPN: 77-74627
DICHTUNG, SCHEINWERFERDEFLEKTOR
Aus 697999 Gummiplatte schneiden
# 23
MPN: 692054
Scheibe, EINFACH, M4
aus £0,47
aus £0,47
# 24
MPN: 548-000-2835
Pop Rivet, 1/8X0.35
aus £0,47
aus £0,47
# 25
MPN: 37-56691
DICHTUNG, SEKUNDÄR, SCHEINWERFERDICHTUNG
aus £8,45
aus £8,45
# 26
MPN: 698895
PE-SCHAUM 8X8X950
# 27
MPN: 698896
PE-SCHAUM 8X4X950
