6.3B - Scheibenwaschanlagen

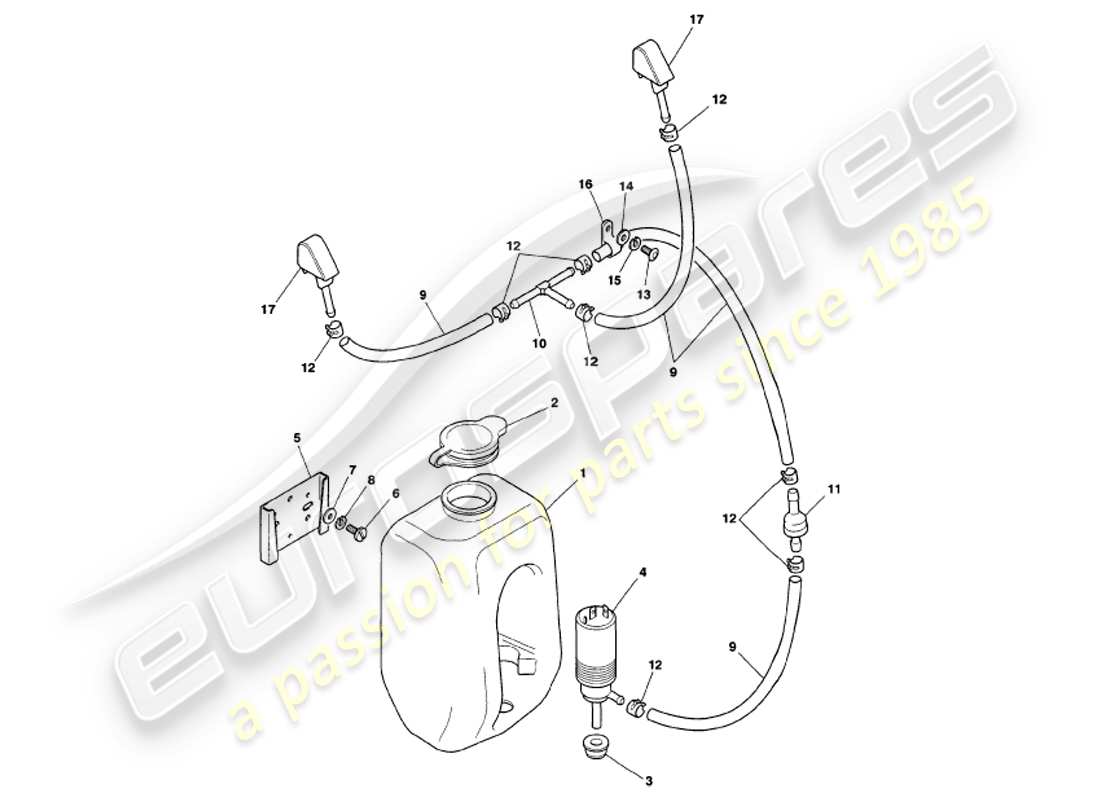

Aston Martin V8 Volante (1999) Windscreen Washers Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 37-74025
WASCHFLASCHENBAUGRUPPE
aus £86,17
aus £86,17
# 1
MPN: 37-73996
WASCHFLASCHE
# 2
MPN: 37-73997
VERSCHLUSS, WASCHFLASCHE
aus £6,87
aus £6,87
# 3
MPN: 696826
TÜLLE
aus £2,37
aus £2,37
# 4
MPN: 37-22858
Pumpe, Scheibenwaschanlage
aus £59,45
aus £59,45
# 5
MPN: 37-73629
Montagehalterung
aus £19,69
aus £19,69
# 6
MPN: 692243
SCHRAUBE, M5X16 PAN
Spritzflasche anbringen
aus £0,47
aus £0,47
# 7
MPN: 692055
Scheibe, EINFACH, M5
Spritzflasche anbringen
aus £0,47
aus £0,47
# 8
MPN: 695653
Scheibe, FEDER, M5
Spritzflasche anbringen
aus £0,47
aus £0,47
# 9
MPN: 692319
ROHR, KUNSTSTOFF, ID 4MM
aus £0,50
aus £0,50
# 10
MPN: 08-21067
T-STÜCK
aus £2,49
aus £2,49
# 11
MPN: 095-050-0109
RÜCKSCHLAGVENTIL
aus £12,19
aus £12,19
# 12
MPN: 694538
SCHLAUCHKLEMME, SIEBWASCHROHR
aus £1,50
aus £1,50
# 13
MPN: 692243
SCHRAUBE, M5X16
aus £0,47
aus £0,47
# 14
MPN: 692055
Scheibe, EINFACH, M5
aus £0,47
aus £0,47
# 15
MPN: 695653
Scheibe, FEDER, M5
aus £0,47
aus £0,47
# 16
MPN: 692525
P-CLIP, 1/4 NYLON
aus £0,47
aus £0,47
# 17
MPN: 37-53512
SIEBWASCHDÜSEN
aus £10,41
aus £10,41
