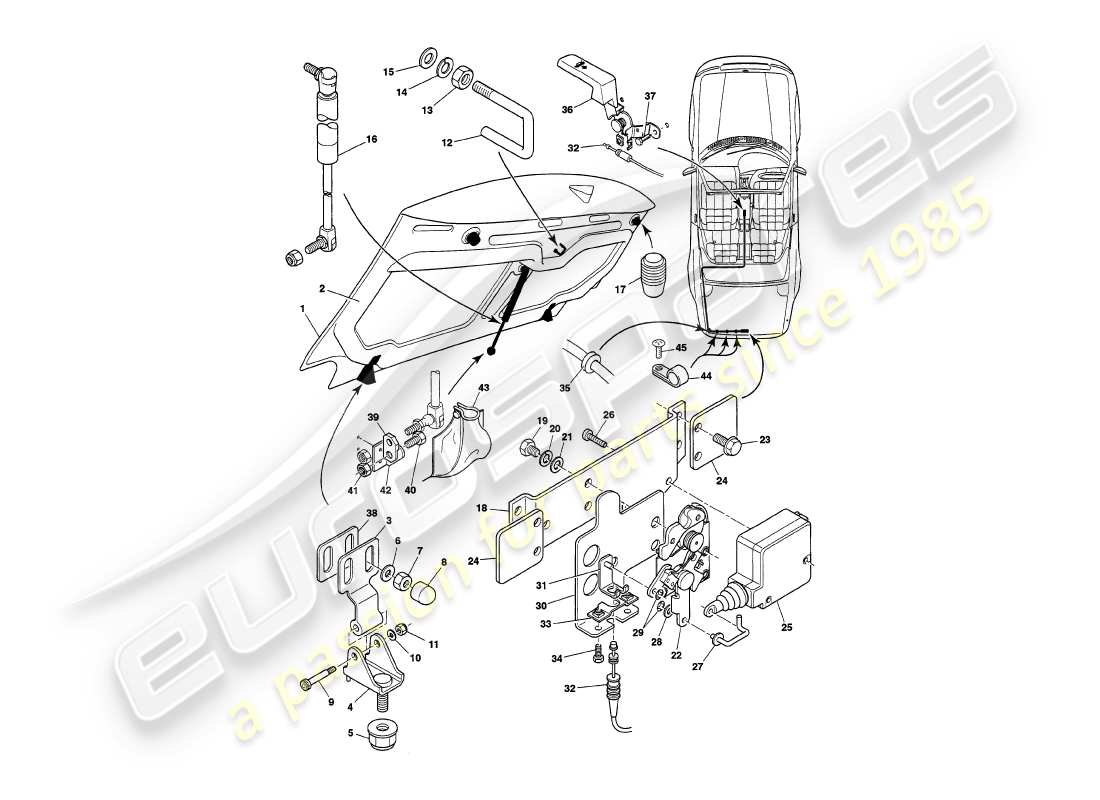

7.6B - HECKKLAPPE
Aston Martin V8 Volante (1999) Trunk Lid Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 67-65183
Kofferraumdeckel-Baugruppe
aus £6.016,67
aus £6.016,67
# 1
MPN: 67-65196
Außenhautverkleidung des Kofferraumdeckels
aus £3.013,01
aus £3.013,01
# 2
MPN: 67-65198
VERKLEIDUNG, INNERE BAUGRUPPE DES KOFFERRAUMDECKELS
Hergestellt aus 67-66654
aus £2.047,70
aus £2.047,70
# -
-
LOCTITE 341, 2X300ML
Stiefelinnenseite an Stiefelaußenseite
# 3
MPN: 67-60676
SCHARNIERPLATTE KOMPL
aus £30,79
aus £30,79
# 4
MPN: 67-606664
SCHARNIERHALTERUNG KOMPL
# 5
MPN: 695515
MUTTER, FLG, NYLOC, M8, SCHARNHALTERUNG AN ABFLUSSKANAL
aus £0,48
aus £0,48
# 6
MPN: 692057
Scheibe, glatt, M8, Scharnierplatte an Kofferraumdeckel innen
aus £0,47
aus £0,47
# 7
MPN: 692135
MUTTER, NYLOC, M8, SCHARNIERPLATTE AN KOFFERRAUMDECKEL INNEN
aus £0,95
aus £0,95
# 8
MPN: 696538
KAPPE, SCHUTZ, SCHARNIERPLATTE AN KOFFERRAUMDECKEL INNEN
aus £0,47
aus £0,47
# 9
MPN: 695199
SCHRAUBE, SCHULTER, M5, GEHÄUSEScharnierdrehpunkt
aus £1,46
aus £1,46
# 10
MPN: 692055
Scheibe, EINFACH, M5, KOFFERRAUMSCHARNIERT
aus £0,47
aus £0,47
# 11
MPN: 692800
MUTTER, NYLOC, M5, GEHÄUSEScharnierdrehpunkt
aus £0,47
aus £0,47
# 12
MPN: 67-52444
SCHLIEßSTÜCK, KOFFERRAUMDECKELSCHLOSS
aus £22,00
aus £22,00
# 13
MPN: 692077
MUTTER, M8, STRIKER-KOFFERRAUMDECKEL
# 14
MPN: 692047
Scheibe, FEDER, M8, STRIKER-KOFFERRAUMDECKEL
aus £0,47
aus £0,47
# 15
MPN: 692057
Scheibe, EINFACH, M8, STRIKER-KOFFERRAUMDECKEL
aus £0,47
aus £0,47
# 16
MPN: 67-66090
GASFEDERBAUGRUPPE, KOFFERRAUM
aus £165,82
aus £165,82
# 17
MPN: 67-72324
OVERSLAM-GUMMI
aus £3,33
aus £3,33
# 18
MPN: 80-66488
Halterung, Befestigung des Kofferraumverriegelungsbetätigers
aus £6,12
aus £6,12
# 19
MPN: 697543
SCHRAUBE, 1/4 UNF X 3/8
aus £0,47
aus £0,47
# 20
MPN: 697546
Scheibe, SCHLOSS
aus £0,47
aus £0,47
# 21
MPN: 697485
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 22
MPN: 67-82587
KOFFERRAUMVERRIEGELUNG
aus £188,65
aus £188,65
# 23
MPN: 692672
SCHRAUBE, FLG, M6X16
aus £6,32
aus £6,32
# 24
MPN: 83-66365
Platte, mittlerer Kofferraumverkleidungshalter
# 25
MPN: 37-82584
STELLANTRIEB, KOFFERRAUMVERRIEGELUNG
aus £233,04
aus £233,04
# 26
MPN: 697542
SCHRAUBEN
aus £0,47
aus £0,47
# 27
MPN: 67-82586
VERBINDUNG, STELLANTRIEBS-KOFFERRAUMVERRIEGELUNG
aus £10,71
aus £10,71
# 28
MPN: 697544
Scheibe, EINFACH, 4BA
aus £0,47
aus £0,47
# 29
MPN: 697290
CLIP, STARLOCK, M3
aus £0,47
aus £0,47
# 30
MPN: 80-66140
PLATTE, STÜTZE FÜR ENTRIEGELUNGSKABEL
aus £6,44
aus £6,44
# 31
MPN: 80-66141
PIVOT-BAUGRUPPE, BOOT-FREIGABEKABEL
aus £10,19
aus £10,19
# 32
MPN: 80-72266
KABEL, BOOT-FREIGABE
aus £18,84
aus £18,84
# 33
MPN: 80-56425
PLATTENBAUGRUPPE, KABELHALTERUNG
aus £8,69
aus £8,69
# 34
MPN: 692228
SCHRAUBE, M4X10
aus £0,47
aus £0,47
# 35
MPN: 698403
TÜLLE
aus £0,57
aus £0,57
# 36
MPN: 83-72232
HEBEL, FERNBEDIENUNG DES BOOTS
aus £20,17
aus £20,17
# 37
MPN: 692215
SCHRAUBE, M5X20, KOFFERHEBELSCHALTER
aus £0,47
aus £0,47
# 38
MPN: 67-66522
Distanzstück, Kofferraumscharnier
aus £2,27
aus £2,27
# 39
MPN: 80-66645
ADAPTERPLATTE, Kofferraumgasstrebe
# 40
MPN: 692089
SCHRAUBE, M8X16
aus £0,47
aus £0,47
# 41
MPN: 692077
Nuss, M8
# 42
MPN: 80-66646
WINKELVERSTÄRKUNG, PIVOT BRACKET BOOT GAS STREBE
aus £2,62
aus £2,62
# 43
MPN: 83-66647
GAITER, ADAPTERPLATTE
Hergestellt aus 697962
# 44
MPN: 691910
P-CLIP, BOOT-KABEL
aus £0,47
aus £0,47
# 45
MPN: 627-000-0604
SCHRAUBE, NR.6 X 1/2
P-Clip-Befestigung
aus £0,47
aus £0,47
