2.7 - Abgassystem

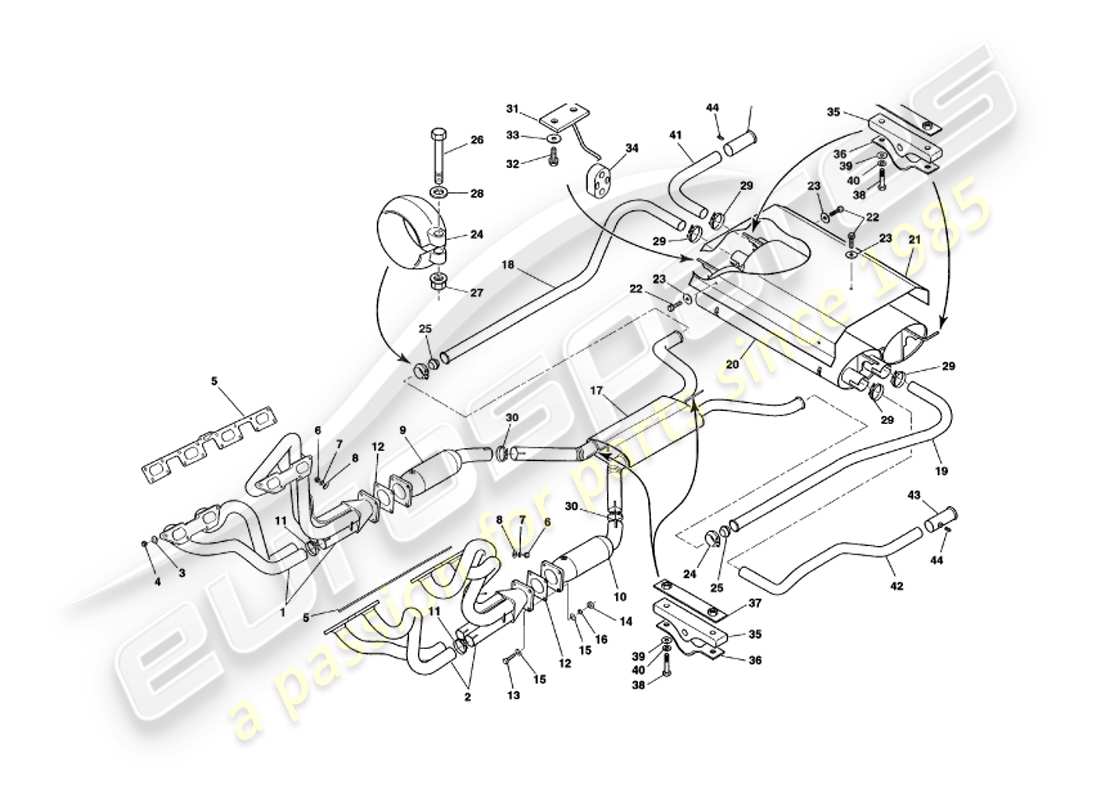

Aston Martin V8 Volante (2000) Exhaust System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 35-65307
ABGASANLAGE KOMPLETT
Nur Fahrzeuge mit bleifreiem Kraftstoff
aus £6.634,52
aus £6.634,52
# 1
MPN: 35-70720
AUSPUFFKRÜMMER, RECHTS
aus £2.153,62
aus £2.153,62
# 2
MPN: 35-70721
AUSPUFFKRÜMMER, LINKS
aus £2.153,62
aus £2.153,62
# 3
MPN: 690218
Scheibe, blank, 5/16 Messing
Abgaskrümmer zu Zylinderköpfen
# 4
MPN: 122364
NUT, PHILIDAS, 5/16
Abgaskrümmer zu Zylinderköpfen
aus £2,33
aus £2,33
# 5
MPN: 35-71579
DICHTUNG, AUSPUFFKRÜMMER
Abgaskrümmer zu Zylinderköpfen
aus £50,08
aus £50,08
# 6
MPN: 692091
KAPPENSCHRAUBE, M6X20
Probenrohrverteiler
aus £0,96
aus £0,96
# 7
MPN: 692046
Scheibe, FEDER, M6
Probenrohrverteiler
aus £0,47
aus £0,47
# 8
MPN: 692056
Scheibe, EINFACH, M6
Probenrohrverteiler
aus £0,47
aus £0,47
# 9
MPN: 35-56046
KATALYSATOR- UND ROHRBAUGRUPPE, RH
Nur Fahrzeuge mit bleifreiem Kraftstoff
aus £2.193,34
aus £2.193,34
# 10
MPN: 35-56047
KATALYSATOR- UND ROHRBAUGRUPPE, LINKS
Nur Fahrzeuge mit bleifreiem Kraftstoff
aus £2.067,44
aus £2.067,44
# 11
MPN: 696346
BANDKLEMME
Verteiler
aus £30,94
aus £30,94
# 12
MPN: 35-72027
DICHTUNG, AUSPUFFKRÜMMER/KATALYST
aus £18,51
aus £18,51
# 13
MPN: 695740
BOLZEN, M8X45, EDELSTAHL
aus £1,39
aus £1,39
# 14
MPN: 695741
MUTTER, EINFACH, M8, EDELSTAHL
aus £0,47
aus £0,47
# 15
MPN: 694118
Scheibe, EINFACH, M8, EDELSTAHL
aus £0,47
aus £0,47
# 16
MPN: 694119
Scheibe, FEDER, M8, EDELSTAHL
aus £0,47
aus £0,47
# 17
MPN: 35-65308
KREUZFORM, AUSPUFF
aus £919,00
aus £919,00
# 18
MPN: 35-66094
ROHRBAUGRUPPE, MITTEL, RH
aus £229,21
aus £229,21
# 19
MPN: 35-66095
ROHRBAUGRUPPE, MITTEL, LINKS
aus £229,21
aus £229,21
# 20
MPN: 35-56051
HINTERER SCHALLDÄMPFER KOMPL
aus £1.384,47
aus £1.384,47
# 21
MPN: 35-56052
HITZESCHILD, HECKSCHALLDÄMPFER
# 22
MPN: 694211
KOPFSCHRAUBE, M6X16
aus £0,87
aus £0,87
# 23
MPN: 124383
Scheibe, EINFACH, 1/4 X 1
aus £0,47
aus £0,47
# -
-
AUSPUFF-ANSCHLUSSSATZ
# 24
MPN: 35-56323
AUSPUFFKLEMME, 2.5
Kreuzförmige bis mittlere Rohre
# 25
MPN: 35-56324
OLIVE, AUSPUFF
Kreuzförmige bis mittlere Rohre
# 26
MPN: 697954
BOLZEN, M8X60, EDELSTAHL
Kreuzförmige bis mittlere Rohre
aus £0,73
aus £0,73
# 27
MPN: 695471
MUTTER, M8, EDELSTAHL
Kreuzförmige bis mittlere Rohre
# 28
MPN: 694118
Scheibe, EINFACH, M8, EDELSTAHL
Kreuzförmige bis mittlere Rohre
aus £0,47
aus £0,47
# 29
MPN: 696347
BANDKLEMME, 2.25
# 30
MPN: 696696
AUSPUFFKLEMME, 2.5
aus £22,78
aus £22,78
# 31
MPN: 35-66098
HALTERUNG, AUSPUFFAUFHÄNGUNG
Endschalldämpfer, Frontmontage
aus £29,38
aus £29,38
# 32
MPN: 692284
SCHRAUBE, DURLOK, M8X20
Endschalldämpfer, Frontmontage
aus £2,18
aus £2,18
# 33
MPN: 690270
Scheibe, 11/32 X 1 OD
Endschalldämpfer, Frontmontage
aus £1,54
aus £1,54
# 34
MPN: 35-66099
ISOLATORGUMMI
Endschalldämpfer, Frontmontage
# 35
MPN: 35-73081
MONTAGEGUMMI
Kreuzförmige und hintere Endschalldämpfermontage
aus £47,90
aus £47,90
# 36
MPN: 35-73082
KLEMME, MONTAGEGUMMI
Kreuzförmige und hintere Endschalldämpfermontage
aus £8,41
aus £8,41
# 37
MPN: 35-73280
HALTEPLATTE KOMPL
Kreuzförmige und hintere Endschalldämpfermontage
aus £33,11
aus £33,11
# 38
MPN: 694596
SCHRAUBE, M6X30
Kreuzförmige und hintere Endschalldämpfermontage
aus £0,60
aus £0,60
# 39
MPN: 692056
Scheibe, EINFACH, M6
Kreuzförmige und hintere Endschalldämpfermontage
aus £0,47
aus £0,47
# 40
MPN: 692046
Scheibe, FEDER, M6
Kreuzförmige und hintere Endschalldämpfermontage
aus £0,47
aus £0,47
# 41
MPN: 35-66096
ENDROHR, RECHTS
aus £118,23
aus £118,23
# 42
MPN: 35-66097
ENDROHR, LINKS
aus £125,98
aus £125,98
# 43
MPN: 35-56241
ENDROHRVERKLEIDUNG, CHROM
Lieferung mit Madenschraube
aus £220,75
aus £220,75
# 44
MPN: 696731
GEWINDESTIFT
aus £0,47
aus £0,47
# -
-
Molykote P74, Anti-Kleber-Verbindung
