1.1 - ZYLINDERBLOCK

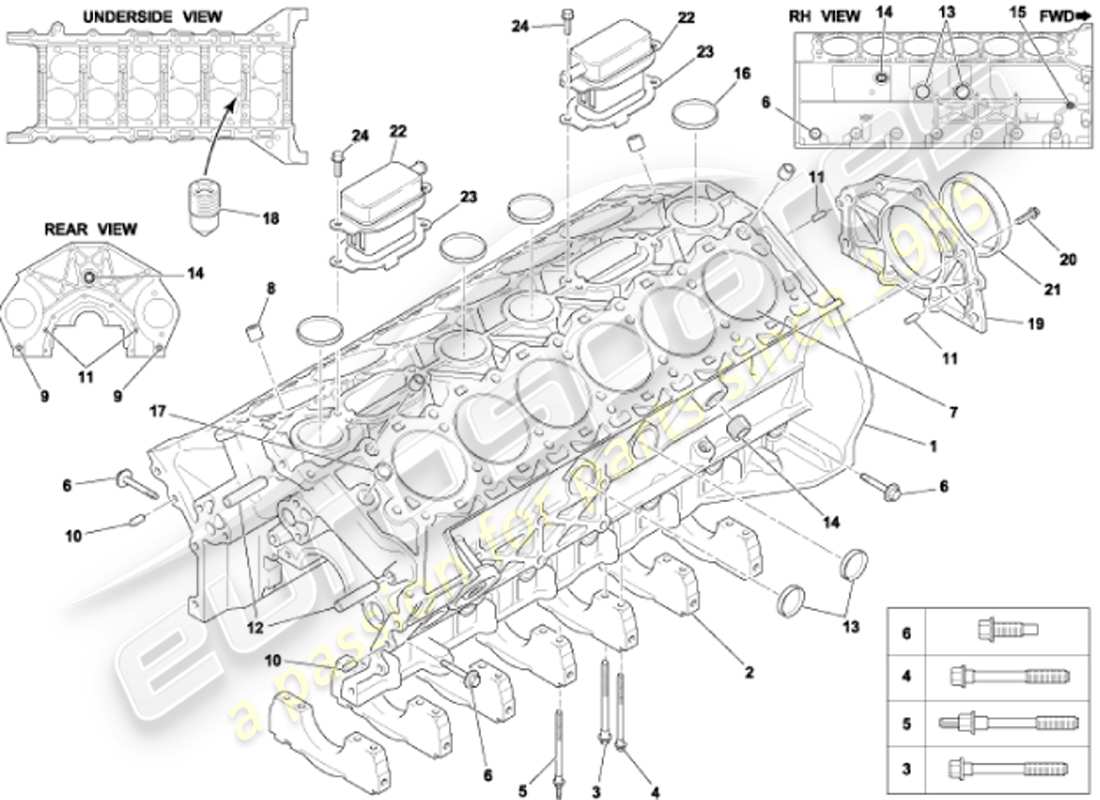

Aston Martin Vanquish (2001) Cylinder Block Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 0
-
MOTORMONTAGE
Bevor Sie einen Motor bestellen, lesen Sie bitte das Bulletin - 2019.IPSB2019_429
# 0
MPN: 091948
MOTORBAUGRUPPE, WENIGER FLEXPLATE
aus £20.433,91
aus £20.433,91
# 0
MPN: 091766
MOTORBAUGRUPPE, WENIGER FLEXPLATE
Besiege S von (V) 501506
aus £17.101,29
aus £17.101,29
# 1
MPN: 1R12-01-10055
ZYLINDERBLOCKBAUGRUPPE
# 1
MPN: 5R13-6010-AA
ZYLINDERBLOCKBAUGRUPPE
Besiege S von (V) 501506
# 1
MPN: 1R12-01-10056
ZYLINDERBLOCK, BEARBEITET
# 1
MPN: 1R1E-6015-AB
ZYLINDERBLOCK, BEARBEITET
Besiege S von (V) 501506
# 2
MPN: 01-84990
KAPPE, HAUPTLAGER
Nicht separat geliefert
# 3
MPN: 01-84991
BOLZEN, FLG, M10, LAGERKAPPEN
IMMER ERSETZEN. NICHT WIEDERVERWENDEN
# 4
MPN: 01-84992
BOLZEN, FLG, M8, LAGERKAPPEN, AUSSEN
IMMER ERSETZEN. NICHT WIEDERVERWENDEN
# 5
MPN: 01-85133
Stehbolzen, Lagerdeckel, außen
IMMER ERSETZEN. NICHT WIEDERVERWENDEN
aus £17,36
aus £17,36
# 6
MPN: 4G43-01-10819
SCHRAUBE, HAUPTLAGERKAPPE
IMMER ERSETZEN. NICHT WIEDERVERWENDEN
aus £23,64
aus £23,64
# 7
MPN: 01-84993
ZYLINDERBUCHSE
aus £346,88
aus £346,88
# 8
MPN: 01-84994
DÜBEL, 16X19
Zylinderkopf/Block
aus £0,54
aus £0,54
# 9
MPN: 01-84994
DÜBEL, 16X19
Übertragung/Blockierung
aus £0,54
aus £0,54
# 10
MPN: 01-84995
DÜBEL, 8X18
Vordere Abdeckung/Block
aus £0,70
aus £0,70
# 11
MPN: 01-84995
DÜBEL, 8X18
Hinterer Dichtungshalter/-block
aus £0,70
aus £0,70
# 12
MPN: 01-84996
DÜBEL, 10X49.25
Kettenführung/-block
aus £1,65
aus £1,65
# 13
MPN: 01-84997
STECKER, BECHER, 1.25
Zwei auf jeder Seite des Blocks
aus £3,12
aus £3,12
# 14
MPN: 01-84998
STECKER, ROHR, 3/4X14
aus £1,00
aus £1,00
# 15
MPN: 01-84999
STECKER, ROHR, KURZ, 1/4X18 PTF
# 16
MPN: 01-85000
STECKERBECHER, WASSERKERN
aus £10,13
aus £10,13
# 17
MPN: 01-85001
STECKERBECHER, ERWEITERUNG
aus £4,77
aus £4,77
# 18
MPN: 01-85002
KOLBEN-ÖLSPRITZGERÄT
# 19
MPN: 01-85003
HALTER, KURBELWELLEN-ÖLDICHTUNG
aus £148,30
aus £148,30
# 20
MPN: 699097
BOLZEN, M6X27.5
aus £0,72
aus £0,72
# 21
MPN: 1R12-01-10434
DICHTUNG, KURBELWELLE HINTERES ÖL
aus £28,41
aus £28,41
# 21
MPN: 4G43-01-10194
SLINGER, HINTERE DICHTUNG
Besiege S von (V) 501506
aus £19,50
aus £19,50
# 22
MPN: 01-85005
ÖLABSCHEIDER KOMPL
# 22
MPN: 4G43-01-10836
ÖLABSCHEIDER KOMPL
Besiege S von (V) 501506
Ersetzung
Ersetzung
# 23
MPN: 01-85006
DICHTUNG, ÖLABSCHEIDER AN ZYLINDERBLOCK
# 23
MPN: 1R12-01-10487
DICHTUNG, ÖLABSCHEIDER AN ZYLINDERBLOCK
Besiege S von (V) 501506
aus £10,41
aus £10,41
# 24
MPN: 702542
SCHRAUBE, M6X20
aus £0,79
aus £0,79
