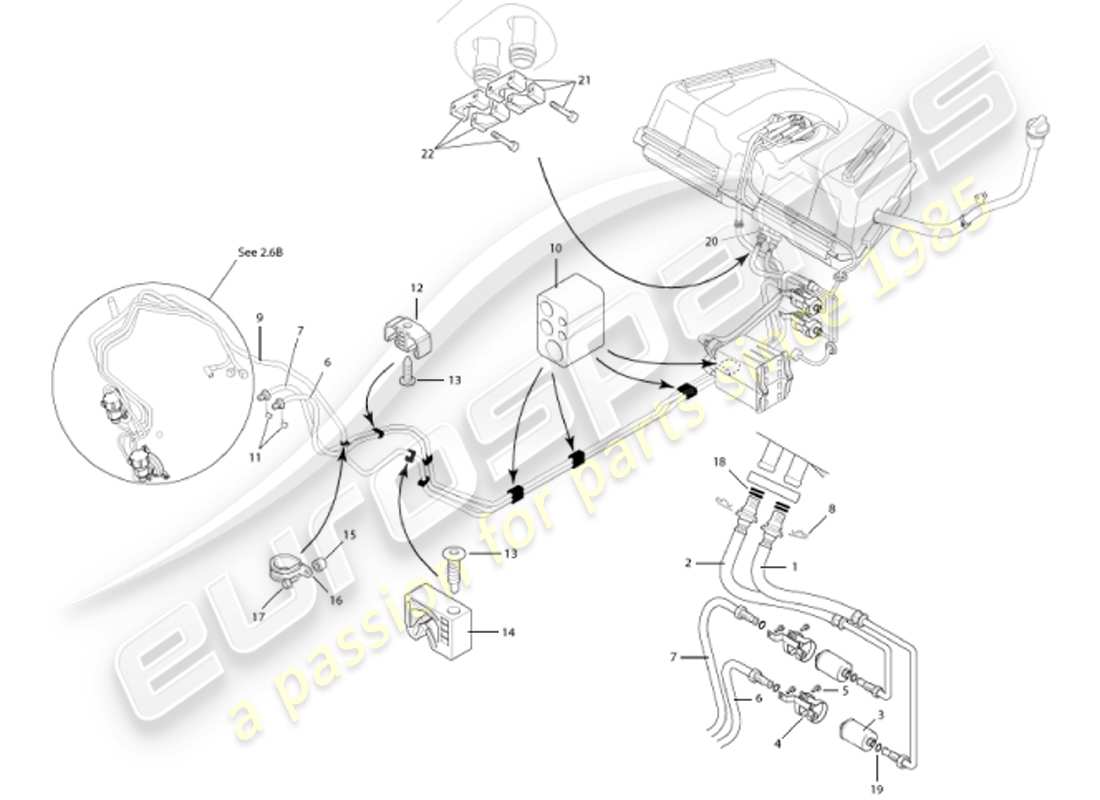

2.6A - Kraftstoffleitungen
Aston Martin Vanquish (2001) Fuel Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-340708-AG
ROHR, KRAFTSTOFFTANK AN FILTER, RECHTS
aus £265,52
aus £265,52
# 2
MPN: 1R12-340709-AF
ROHR, KRAFTSTOFFTANK AN FILTER, LINKS
aus £265,52
aus £265,52
# -
-
KRAFTSTOFFFILTER UND HALTER-BAUGRUPPE
# -
-
ISOLIERUNG, FILTERMONTAGEHALTERUNG
# 3
MPN: 34-83629
KRAFTSTOFFFILTER
Ersetzung
Ersetzung
# 4
MPN: 1R12-34-10015
HALTERUNG, KRAFTSTOFFFILTER
# 5
MPN: 700123
SCHRAUBE, FLG, M6X20
# 6
MPN: 1R12-343314-AE
ROHR, FILTER AN SCHOTT, LINKS
aus £275,39
aus £275,39
# 7
MPN: 1R12-343315-AD
ROHR, FILTER AN SCHOTT, RH
aus £268,67
aus £268,67
# 8
MPN: 34-81446
STIFT, KRAFTSTOFFZUFUHR
aus £4,81
aus £4,81
# 9
MPN: 1R12-340701-AH
ROHR, ANSCHLUSS AN SCHOTT
aus £157,27
aus £157,27
# 10
MPN: 1R12-342027-AB
MONTAGE, KRAFTSTOFF-/BREMSLEITUNGEN
# 11
MPN: 1R12-34-10084
CLIP & KLEMME, 12.5X15 MIT TETHER
aus £4,81
aus £4,81
# 12
MPN: 34-121063-AA
CLIP, (2 X 10MM)
aus £1,28
aus £1,28
# 13
MPN: 699276
NIET, GEWINDEFORMEN
aus £0,78
aus £0,78
# 14
MPN: 37-81862
CLIP, EINZELN
aus £0,59
aus £0,59
# 15
MPN: 699675
ABSTANDSHALTER
aus £1,45
aus £1,45
# 16
MPN: 699630
CLIP, ROHR
# 17
MPN: 700108
SCHRAUBE, M6X25
aus £10,60
aus £10,60
# 18
MPN: 700125
O-RING
# 19
MPN: 700141
O-RING
aus £2,11
aus £2,11
# 20
MPN: 1R12-341852-AD
DICHTUNG, KRAFTSTOFFTANKROHR
# -
-
MONTAGE, KRAFTSTOFF-/BREMSLEITUNGEN
# 21
MPN: 6R13-14C188-AA
KIT, FEDERCLIP, LINKS
aus £112,78
aus £112,78
# 22
MPN: 6R13-14C188-BA
KIT, FEDERCLIP, RECHTS
aus £112,78
aus £112,78
