3.1 - ASM Getriebe & Kupplung

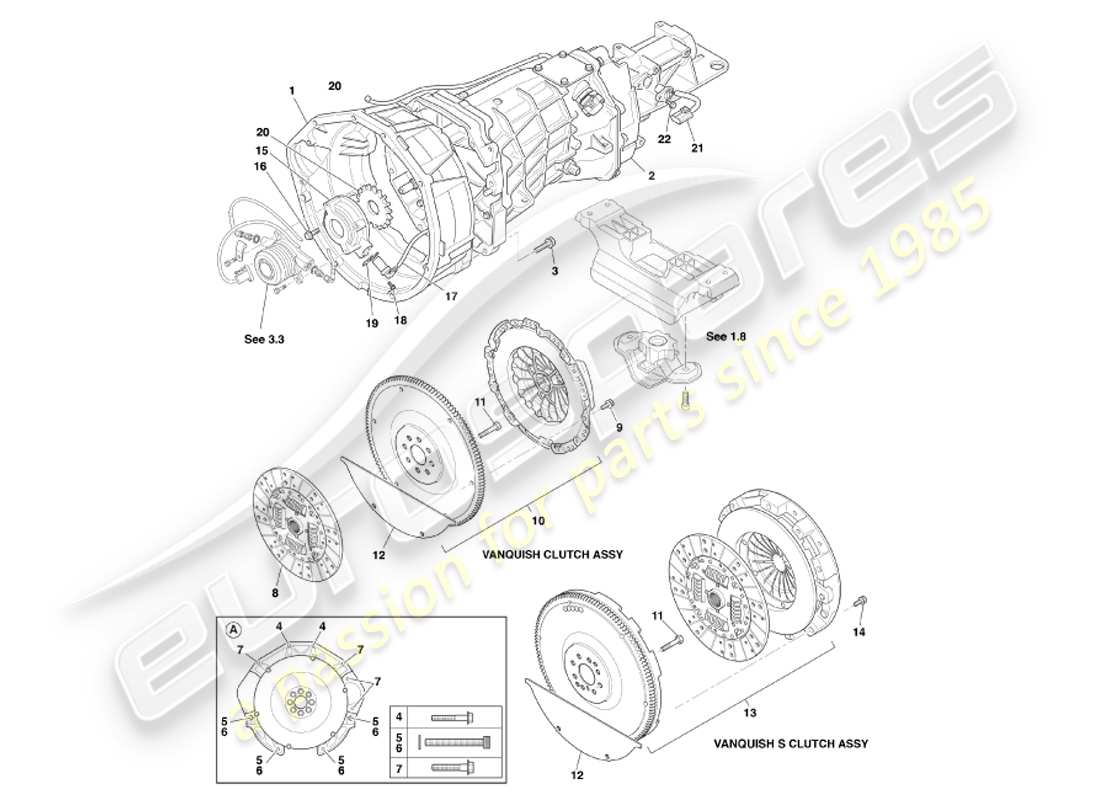

Aston Martin Vanquish (2001) ASM Gearbox & Clutch Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 0
MPN: 1R12-41-10330
GETRIEBE 6 GESCHWINDIGKEIT, TROCKEN
# 0
MPN: 1R13-7003-EA
ASSY 6 SPEED TREMEC ASM T56
# 0
MPN: 4R13-7003-FA
ASSY 6 SPEED TREMEC ASM T56
Besiege S von (V) 501506
# 1
MPN: 1R12-41-10176
GEHÄUSE, KUPPLUNG
aus £1.775,08
aus £1.775,08
# -
-
GETRIEBE 6 GESCHWINDIGKEIT
# 2
MPN: 41-121996-AA
GETRIEBEBAUGRUPPE, 6-GESCHWINDIGKEIT, HANDBUCH
# 3
MPN: 697782
BOLZEN, FLG, M10X30
Übertragung auf Glockengehäuse
# 4
MPN: 702338
BOLZEN, FLG
# 5
MPN: 698921
BOLZEN, SKT-KAPPE, M10X90
aus £1,55
aus £1,55
# 6
MPN: 698879
Scheibe
aus £0,47
aus £0,47
# 7
MPN: 697821
BOLZEN, FLG, M10X40
2 für Anlasser
# 7
-
KUPPLUNGSBAUGRUPPE, UMFASST DIE ARTIKEL 8 - 10
Artikel 13 verwenden, nicht mehr verfügbar
# 8
-
ANGETRIEBENE PLATTE, KUPPLUNG
Artikel 13 verwenden, nicht mehr verfügbar
# 9
MPN: 701420
SCHRAUBE M8X20, DRÜCKEN, PLATTE AN SCHWUNGRAD
Besiege bis zu (V) 501505
# 9
MPN: 697164
Scheibe, SCHLOSS, M8
Besiege bis zu (V) 501505
aus £0,47
aus £0,47
# 10
-
Schwungrad und Kupplung, ausgewuchtet
Artikel 13 verwenden, nicht mehr verfügbar
# 11
MPN: 697786
BOLZEN, M10X30
IMMER ERSETZEN. NICHT WIEDERVERWENDEN. Schwungrad zur Kurbelwelle
aus £7,71
aus £7,71
Dieses Teil ersetzt die Teilenummer 697786-PK
# 11
MPN: 1R12-41-10177
Dübelstift
aus £6,53
aus £6,53
# 12
MPN: 42-122008-AA
PLATTE, HINTERE MOTORABDECKUNG
aus £44,26
aus £44,26
# 13
MPN: 1R12-11-10474
KUPPLUNGSDECKEL, ANTRIEBSCHEIBE UND SCHWUNGRADBAUGRUPPE
Besiege S von (V) 501506
aus £4.386,91
aus £4.386,91
# 14
MPN: 702338
SCHRAUBE, FLG, M10X55, PLATTE AN SCHWUNGRAD DRÜCKEN
Besiege S von (V) 501506
# 15
MPN: 1R12-41-10198
ADAPTER CSC-EINHEIT
# 16
MPN: 700126
BOLZEN, M6X20
aus £1,77
aus £1,77
# 17
MPN: 1R12-41-10199
SENSOR, EINGANGSWELLE DREHZAHL
aus £142,13
aus £142,13
# 18
MPN: 700674
BOLZEN, M6X15
# 19
MPN: 700675
CLIP, SENSORHALTERUNG
# 20
MPN: 1R12-41-10200
TONRAD
aus £686,20
aus £686,20
# 21
MPN: 1R12-41-10709
SENSOR, ABTRIEBWELLE DREHZAHL
aus £479,47
aus £479,47
# 22
MPN: 700674
BOLZEN, M6X15
# -
-
SCHRAUBE, H-PLATTE AN GETRIEBE
# -
-
ÖLDICHTUNG, EINGANGSWELLE
# -
-
ÖLDICHTUNG, HECKWELLE
# -
-
HAUPTKÖRPER, PLCD-SENSOR-BAUGRUPPE, (ZAHNRADPOSITION)
# -
-
DICHTUNG, MODIFIZIERT, SCHALTSENSOR
# -
-
BOLZEN, M6X16
# -
-
SCHMIERMITTEL, SCHALTGETRIEBE, TEXACO 1863
# -
-
HALTERUNG, KUPPLUNGSPOSITIONSSENSOR
# -
-
Blindstopfen, Getriebe
# -
-
ROHR, ENTLÜFTER, GETRIEBE
