4.2 - Hinterradaufhängung

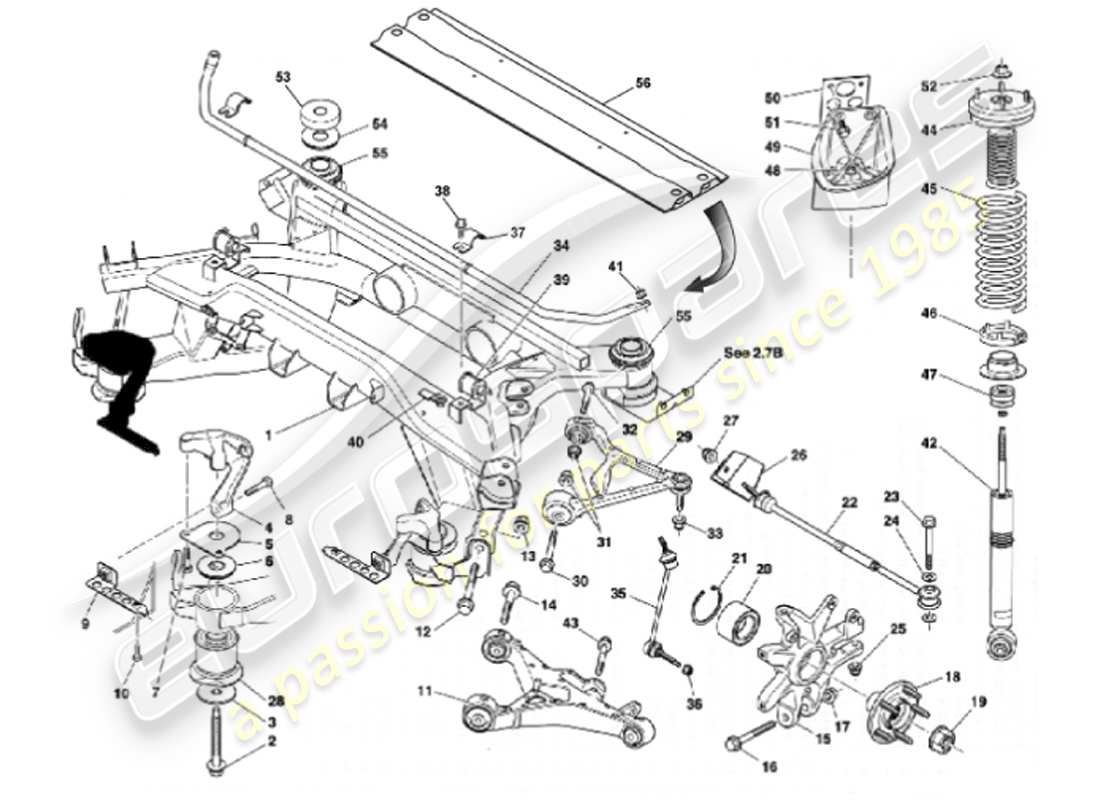

Aston Martin Vanquish (2001) Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-222148-AG
RAHMENBAUGRUPPE HINTEN, BUCHSEN
aus £6.186,55
aus £6.186,55
# 2
MPN: 700129
SCHRAUBE, FLG, M12 X 105, HINTERE RAHMENBEFESTIGUNG, VORNE
aus £1,51
aus £1,51
# 2
MPN: 3R12-265873-AA
SCHRAUBE UND Scheibe, M12 X 140, HINTERE RAHMENBEFESTIGUNG, HINTEN
# 3
MPN: 23-90197
Scheibe
aus £6,88
aus £6,88
# 4
MPN: 1R12-162478-AA
ADAPTER, HILFSRAHMEN, RECHTS
# 4
MPN: 1R12-162479-AA
ADAPTER, HILFSRAHMEN, LINKS
# 5
MPN: 1R12-162480-AA
PLATTE, HILFSRAHMENADAPTER
# 6
MPN: 1R12-223998-AB
SUBBER VORNE, HINTERER RAHMEN
aus £48,76
aus £48,76
# 7
MPN: 700261
SCHRAUBE, FLG, M10 X 25 PLATTE AN ADAPTER
aus £10,35
aus £10,35
# 8
MPN: 699858
SCHRAUBE, FLG, M10 X 50 ADAPTER AN MUTTERPLATTE
aus £15,16
aus £15,16
# 9
MPN: 1R12-161665-AA
NUTPLATTE, RH
aus £57,49
aus £57,49
# 9
MPN: 1R12-161666-AA
NUTPLATTE, LINKS
aus £57,49
aus £57,49
# 10
MPN: 700247
SCHRAUBE, M6 X 20, MUTTERPLATTE
aus £0,76
aus £0,76
# -
-
ARM- UND BUCHSEN-BAUGRUPPE, HINTERRADAUFHÄNGUNG UNTEN, RECHTS
# 11
MPN: 1R12-26-10092
ARM- UND BUCHSEN-BAUGRUPPE, HINTERRADAUFHÄNGUNG UNTEN, LINKS
aus £382,07
aus £382,07
# 12
MPN: 699856
Bolt, flg, M14 X 95
# 13
MPN: 699862
MUTTER & Scheibe, M14
aus £15,59
aus £15,59
# 14
MPN: 699860
Bolt, flg, M14 X 94
# 15
MPN: 1R12-260440-AG
Achsschenkel, Hinterrad, rechts
aus £851,80
aus £851,80
# 15
MPN: 5R13-5A970-AA
Achsschenkel, Hinterrad, rechts
Besiege S von (V) 501506
aus £1.376,98
aus £1.376,98
# 15
MPN: 1R12-260441-AG
Achsschenkel, Hinterrad, links
aus £851,80
aus £851,80
# 15
MPN: 5R13-5A971-AA
Achsschenkel, Hinterrad, links
Besiege S von (V) 501506
aus £1.376,98
aus £1.376,98
# 16
MPN: 699861
Bolt, flg, M14 X 128.5
# 17
MPN: 699862
MUTTER UND Scheibe, M14
aus £15,59
aus £15,59
# 17
MPN: 701347
NUT NYLOC, M14
Besiege S von (V) 501506
# 18
MPN: 1R12-26-10221
NABENBAUGRUPPE, HINTERRAD
aus £324,61
aus £324,61
# 18
MPN: 4G43-2B663-AB
NABEN- UND LAGER-BAUGRUPPE
Besiege S von (V) 501506
# -
-
SCHRAUBE, HINTERNABE
# -
-
BOLZEN, M10 X 55
Besiege S von (V) 501506
# 19
MPN: 6W83-4B423-AA
MUTTER UND Scheibe , HINTERRAD
aus £25,27
aus £25,27
# 20
MPN: 1R12-261712-AA
LAGER, HINTERNABE
Nicht Vanquish S
aus £255,21
aus £255,21
# 21
MPN: 1R12-261713-AA
Sicherungsring, Hinterradnabe
aus £2,21
aus £2,21
# 22
MPN: 1R12-26-10093
VORNE, HINTERRADAUFHÄNGUNG
Ersetzung
Ersetzung
# 23
MPN: 1R12-264051-AA
BOLZEN, ACHSE HINTEN
aus £42,74
aus £42,74
# 24
MPN: 1R12-265814-AA
ABSTANDSHALTER, 5MM
aus £10,17
aus £10,17
# 24
MPN: 1R12-262474-AA
ABSTANDSHALTER, 1MM
aus £5,22
aus £5,22
# 25
MPN: 700127
MUTTER, FLG, M10
aus £0,47
aus £0,47
# 26
MPN: 1R12-262874-AB
HITZESCHILD, SPURSTANGE, RECHTS
aus £97,75
aus £97,75
# 26
MPN: 1R12-262875-AB
HITZESCHILD, SPURSTANGE, LINKS
aus £60,38
aus £60,38
# 27
MPN: 699864
MUTTER & Scheibe, M12 X 1.75
# 28
MPN: 1R12-271696-AD
ISOLATOR, HINTERER RAHMEN AN KAROSSERIE, VORNE
aus £153,50
aus £153,50
# 29
MPN: 1R12-26-10337
ARM- UND BUCHSEN-BAUGRUPPE, HINTERE AUFHÄNGUNG OBEN, RECHTS
aus £280,89
aus £280,89
# 29
MPN: 1R12-26-10338
ARM- UND BUCHSEN-BAUGRUPPE, HINTERE AUFHÄNGUNG OBEN, LINKS
aus £280,89
aus £280,89
# 30
MPN: 699865
BOLZEN, FLG, KEGEL, M12 X 74
aus £23,57
aus £23,57
# 31
MPN: 699876
MUTTER, FLG, M12
Ersetzung
Ersetzung
# 32
MPN: 699865
BOLZEN, FLG, KEGEL, M12 X 74
aus £23,57
aus £23,57
# 33
MPN: 699876
MUTTER, FLG, M12
Ersetzung
Ersetzung
# 34
MPN: 1R12-26-10096
ANTI-ROLLBÜGEL, HINTEN
aus £127,77
aus £127,77
# 35
MPN: 1R12-26-10097
VERBINDUNG, HINTERER ANTI-ROLLBÜGEL, RECHTS
aus £43,97
aus £43,97
# 35
MPN: 1R12-26-10098
VERBINDUNG, HINTERER ANTI-ROLLBÜGEL, LINKS
aus £43,97
aus £43,97
# 36
MPN: 700127
MUTTER, FLG, M10
aus £0,47
aus £0,47
# 37
MPN: 1R12-26-10099
MONTAGEHALTERUNG, HINTERER ÜBERROLLBÜGEL
aus £6,34
aus £6,34
# 38
MPN: 699866
BOLZEN, FLG, KEGEL, M10 X 20
aus £0,47
aus £0,47
# 39
MPN: 1R12-26-10100
BUCHSE,HINTERER ANTI-ROLLSTANGE
aus £30,70
aus £30,70
# 40
MPN: 700148
MUTTER UND HALTER, FLG, M10
aus £1,60
aus £1,60
# 41
MPN: 700127
MUTTER, FLG, M10
aus £0,47
aus £0,47
# 42
MPN: 1R12-262197-AG
DÄMPFER, HINTEN
aus £350,15
aus £350,15
# 42
MPN: 4R12-266271-AB
DÄMPFER, HINTEN, (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £383,59
aus £383,59
# 43
MPN: 699867
BOLZEN UND Scheibe, M14 X 99
# 44
MPN: 1R12-264130-AB
OBERE MONTAGE, HINTERER DÄMPFER
aus £150,47
aus £150,47
# -
-
ISOLATOR, DÄMPFER OBERE MONTAGE/CLIP-UNTERSTÜTZUNG
# 45
MPN: 1R12-260437-AE
STRASSENFEDER, HINTEN
aus £157,38
aus £157,38
# 45
MPN: 4R12-266269-AA
STRASSENFEDER, HINTEN (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £157,38
aus £157,38
# 46
MPN: 1R12-231695-AA
CLIP, STRASSENFEDER
aus £238,62
aus £238,62
# 47
MPN: 1R12-260749-AC
STOSSGUMMI, HINTEN
aus £17,71
aus £17,71
# 48
MPN: 699868
MUTTER, FLG, M8
aus £0,47
aus £0,47
# 49
MPN: 1R12-161220-AA
FEDERBEFESTIGUNG HINTEN, RECHTS
# 49
MPN: 1R12-161221-AA
FEDERBEFESTIGUNG HINTEN, LINKS
# 50
MPN: 1R12-161311-AA
NUTPLATTE, FEDERBEFESTIGUNG
aus £18,25
aus £18,25
# 51
MPN: 700224
Bolt, flg, M8 X 30
aus £2,49
aus £2,49
# 52
MPN: 699876
MUTTER, FLG, M12
Ersetzung
Ersetzung
# 53
MPN: 1R12-160958-AC
Distanzstück, Hilfsrahmenmontage
aus £216,00
aus £216,00
# 54
MPN: 1R12-223999-AC
SUBBER HINTEN, HINTERER RAHMEN
Bis zu (V) 500515 + 500522-525
aus £55,23
aus £55,23
# 54
MPN: 1R12-225399-AA
Distanzstück, hinterer Hilfsrahmen an Wanne
Ab (V) 500516-21 + 526
aus £42,32
aus £42,32
# 55
MPN: 1R12-271697-AC
ISOLATOR, HINTERER RAHMEN AN KAROSSERIE, HINTEN
aus £153,66
aus £153,66
# 56
MPN: 1R12-224068-AB
VERSTÄRKUNG DES HINTEREN RAHMENS
aus £1.620,60
aus £1.620,60
# -
-
LOCTITE 242
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) KÖRPER STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 TEILEDIAGRAMM")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASZIEN & VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) TÜRZARGEN & BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) ANSAUGKRÜMMER UND DROSSELKLAPPEN TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
