5.3 - Hintere Bremsen

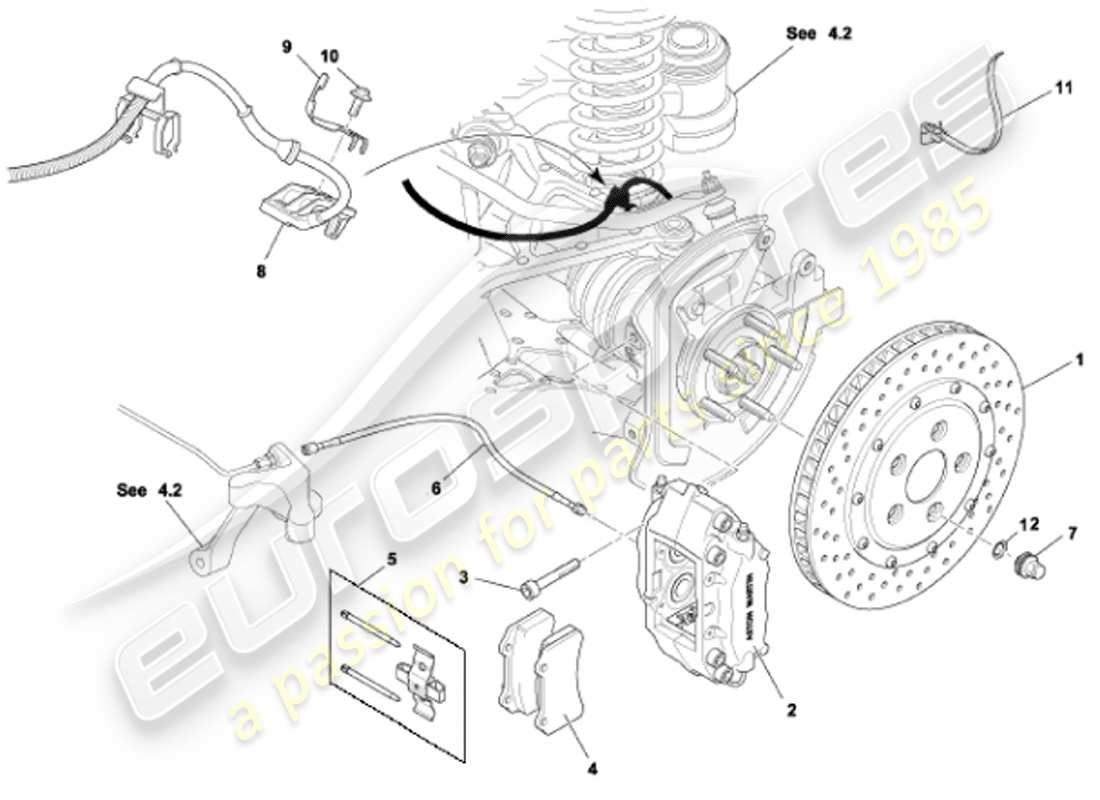

Aston Martin Vanquish (2001) Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-280467-AC
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, LINKS
Bis zu (V) 501285
aus £919,58
aus £919,58
# 1
MPN: 4R12-280467-AA
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, LINKS
Von (V) 501286
aus £887,72
aus £887,72
# 1
MPN: 3R12-285953-AA
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, LINKS (SVO-OPTION)
Für verbesserte Bremsen
aus £1.054,24
aus £1.054,24
# 1
MPN: 5R13-2A097-BB
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, (520 PS) LINKS
Besiege S von (V) 501506
aus £984,83
aus £984,83
# 1
MPN: 1R12-280466-AC
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, RECHTS
Bis zu (V) 501285
aus £919,58
aus £919,58
# 1
MPN: 4R12-280466-AA
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, RECHTS
Von (V) 501286
aus £887,72
aus £887,72
# 1
MPN: 3R12-285952-AA
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, RECHTS (SVO-OPTION)
Für verbesserte Bremsen
aus £1.054,24
aus £1.054,24
# 1
MPN: 5R13-2A097-AB
SCHEIBENBAUGRUPPE, BELÜFTET, HINTEN, (520 PS) RECHTS
Besiege S von (V) 501506
aus £984,83
aus £984,83
# 1
MPN: 701348
SCHRAUBE, M8X16, SCHEIBENHALTERUNG
Besiege S von (V) 501506
# 2
MPN: 1R12-280469-AD
BREMSSATTEL, HINTEN, LINKS
Bis zu (V) 501285
aus £519,20
aus £519,20
# 2
MPN: 4R12-280469-AA
BREMSSATTEL, HINTEN, LINKS
Von (V) 501286
aus £535,38
aus £535,38
# 2
MPN: 4R12-286259-AA
BREMSSATTEL, HINTEN, LINKS, GRAU (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 1R12-283367-AB
BREMSSATTEL, HINTEN, LINKS, SCHWARZ
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283367-AA
BREMSSATTEL, HINTEN, LINKS, SCHWARZ
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286255-AA
BREMSSATTEL, HINTEN, LINKS, SCHWARZ (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 1R12-283369-AB
BREMSSATTEL, HINTEN - LINKS, GOLD
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283369-AA
BREMSSATTEL, HINTEN - LINKS, GOLD
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286307-AA
BREMSSATTEL, HINTEN, LINKS, GOLD (SVO-OPTION)
Für verbesserte Bremsen
aus £832,53
aus £832,53
# 2
MPN: 1R12-283371-AB
BREMSSATTEL, HINTEN - LINKS, ROT
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283371-AA
BREMSSATTEL, HINTEN - LINKS, ROT
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286257-AA
BREMSSATTEL, HINTEN, LINKS, ROT (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 5R13-2K327-AA
BREMSSATTEL, HINTEN, LINKS, SILBER (520 PS)
Besiege S von (V) 501506
aus £854,81
aus £854,81
# 2
MPN: 1R12-280468-AD
BREMSSATTEL, HINTEN, RECHTS
Bis zu (V) 501285
aus £519,20
aus £519,20
# 2
MPN: 4R12-280468-AA
BREMSSATTEL, HINTEN, RECHTS
Von (V) 501286
aus £593,35
aus £593,35
# 2
MPN: 4R12-286258-AA
BREMSSATTEL, HINTEN, RECHTS, GRAU (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 1R12-283366-AB
BREMSSATTEL, HINTEN - RECHTS, SCHWARZ
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283366-AA
BREMSSATTEL, HINTEN - RECHTS, SCHWARZ
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286254-AA
BREMSSATTEL, HINTEN, RECHTS, SCHWARZ (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 1R12-283368-AB
BREMSSATTEL, HINTEN - RECHTS, GOLD
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283368-AA
BREMSSATTEL, HINTEN - RECHTS, GOLD
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286306-AA
BREMSSATTEL, HINTEN, RECHTS, GOLD (SVO-OPTION)
Für verbesserte Bremsen
aus £832,53
aus £832,53
# 2
MPN: 1R12-283370-AB
BREMSSATTEL, HINTEN - RECHTS, ROT
Bis zu (V) 501285
aus £467,24
aus £467,24
# 2
MPN: 4R12-283370-AA
BREMSSATTEL, HINTEN - RECHTS, ROT
Von (V) 501286
aus £611,90
aus £611,90
# 2
MPN: 4R12-286256-AA
BREMSSATTEL, HINTEN, RECHTS, ROT (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £832,53
aus £832,53
# 2
MPN: 5R13-2K328-AA
BREMSSATTEL, HINTEN, RECHTS, SILBER (520 PS)
Besiege S von (V) 501506
aus £854,81
aus £854,81
# 3
MPN: 1R12-283578-AA
SCHRAUBE, M12X67 BREMSSATTEL AN ACHSCHENKEL
aus £21,63
aus £21,63
# 3
MPN: 1R12-284577-AA
Schraube, M12X60 Bremssattel an Achsschenkel (SVO-Option)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# 3
MPN: 694562
LOCTITE 242
# 4
MPN: 1R12-285405-AA
BREMSBELÄGE KOMPL., HINTEN, RECHTS
Bis zu (V) 501285
# 4
MPN: 1R12-285404-AA
BREMSBELÄGE KOMPL., HINTEN, LINKS
Bis zu (V) 501285
# 4
MPN: 4R12-28-10401-PK
KIT, BREMSBELÄGE, HINTEN
Von (V) 501286
aus £494,03
aus £494,03
# 4
MPN: 5R13-2M007-AA
BREMSBELÄGE KOMPL., HINTEN
Für verbesserte Bremsen/Vanquish S
# 5
MPN: 28-85456
CLIP- UND PIN-SATZ, HINTEN
Für Standard-Bremsbeläge
aus £28,58
aus £28,58
# 6
MPN: 1R12-280465-AH
BREMSSCHLAUCH, HINTEN
aus £38,14
aus £38,14
# 6
MPN: 30-26952
Scheibe, KUPFER (SVO-OPTION)
Für verbesserte Bremsen
aus £3,82
aus £3,82
# 7
MPN: 1R12-36-10006
RADMUTTER, M12X1.5
# 7
MPN: 4G43-1K024-AD
RADMUTTER, M14X2
Besiege S von (V) 501506
aus £20,61
aus £20,61
# 8
MPN: 3W43-2C216-AA
SENSORBAUGRUPPE, HINTERRADBREMSE, ANTIBLOCKIEREN, LINKS
# 8
MPN: 3W43-2C190-AA
SENSORBAUGRUPPE, HINTERRADBREMSE, ANTIBLOCKIEREN, RECHTS
# 9
MPN: 1R12-282323-AA
HALTERUNG, HINTERES ABS-SENSORKABEL, LINKS
aus £75,13
aus £75,13
# 9
MPN: 1R12-282322-AA
HALTERUNG, HINTERES ABS-SENSORKABEL, RECHTS
aus £11,99
aus £11,99
# 10
MPN: 700126
SCHRAUBE, FLG, M6X20
aus £1,77
aus £1,77
# 11
MPN: 697398
KABELTASTE, LÖSBAR
aus £0,84
aus £0,84
# 12
MPN: 699878
HALTER, MUTTER, M12
aus £6,11
aus £6,11
# -
-
SCHRAUBE, M8X16, SCHEIBENHALTERUNG
Besiege S von (V) 501506
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) KÖRPER STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 TEILEDIAGRAMM")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASZIEN & VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) TÜRZARGEN & BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) ANSAUGKRÜMMER UND DROSSELKLAPPEN TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) VORDERRADBREMSEN TEILEDIAGRAMM")
