7.1A1 - Körper Struktur

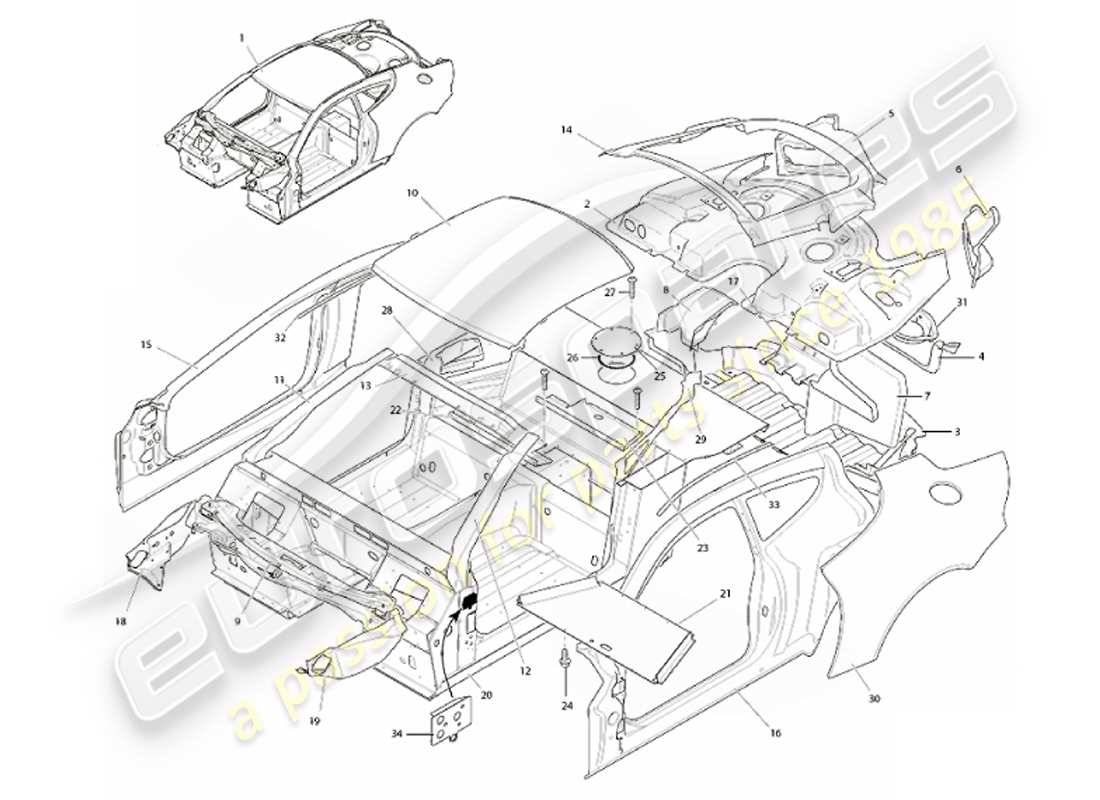

Aston Martin Vanquish (2001) Body Structure Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-60-10372
KAROSSERIESTRUKTUR, AUF SERVICE-NIVEAU GEBAUT
C/W-Dach, Kotflügel, Türen und Kofferraumdeckel, Strukturkat. Nur A
aus £81.903,36
aus £81.903,36
# 2
MPN: 1R12-161458-AH
OBERES LADEDECK, KOMPL
Bis zu (V) 500515+500522-525,Strukturkat. Nur A
# 2
MPN: 3R12-165668-AA
OBERES LADEDECK, KOMPL
Von (V) 500516-21+526on bis zu (V) 501285, Strukturkat. Nur A
# 2
MPN: 4R12-165668-AB
OBERES LADEDECK, KOMPL
Aus (V) 500286, Strukturkat. Nur A
# 2
MPN: 6R12-165668-AA
OBERES LADEDECK, KOMPL
06MY aus (V) 501949, Strukturkat. Nur A
# 3
MPN: 1R12-162965-AH
UNTERES LADUNGSDECK, KOMPL
Strukturkat. Nur A
aus £3.699,16
aus £3.699,16
# 3
MPN: 5R13-47000-AA
UNTERES LADUNGSDECK, KANADA
Vanquish S von (V) 501506, Strukturkat. Nur A
aus £2.136,12
aus £2.136,12
# -
-
EINFÜLLUNG, UNTERES LADECK
Strukturkat. Nur A
# -
-
BLENDETÜLLE, 32MM
# 4
MPN: 1R12-161055-AF
DICHTUNGSTRÄGER, OBERES FRACHDECK
Strukturkat. Nur A
# 5
MPN: 3R12-165690-AA
LAMPENVERSTÄRKUNG, RECHTS
Strukturkat. Nur A
aus £859,19
aus £859,19
# 6
MPN: 3R12-165691-AA
LAMPENVERSTÄRKUNG, LINKS
Strukturkat. Nur A
aus £866,44
aus £866,44
# 7
MPN: 1R12-161056-AC
ABDECKUNG, EINFÜLLROHR, KOFFERRAUM
Strukturkat. Nur A
aus £203,61
aus £203,61
# 8
MPN: 1R12-162371-AE
HALTERUNG, HECKSCHEIBENVERKLEIDUNG
Bis zu (V) 501285, Strukturkat. Nur A
aus £375,53
aus £375,53
# 8
MPN: 4R12-162371-AA
HALTERUNG, HECKSCHEIBENVERKLEIDUNG
Aus (V) 501286, Strukturkat. Nur A
# 9
MPN: 1R12-632310-AP
PLENUMKAMMER-BAUGRUPPE
Strukturkat. Nur A
aus £2.697,32
aus £2.697,32
# 10
MPN: 1R12-634587-AA
DACHPLATTEN-BAUGRUPPE
Strukturkat. Nur A
aus £475,93
aus £475,93
# 10
MPN: 1R12-634587-AA
DACHPLATTENBAUGRUPPE, MIT ANTENNE
Vanquish S von (V) 501506, Strukturkat. Nur A
aus £475,93
aus £475,93
# 11
MPN: 1R12-212100-AC
VERSTÄRKUNG, EINE SÄULE, RH
NSS
# 12
MPN: 1R12-212101-AC
VERSTÄRKUNG, EINE SÄULE, LH
NSS
# 13
MPN: 1R12-210663-AF
VERSTÄRKUNG, FRONTKOPF
Strukturkat. Nur A
aus £1.175,65
aus £1.175,65
# -
-
SURROUND-BAUGRUPPE, HINTERER BILDSCHIRM (ÜBERARBEITUNG)
Vanquish S von (V) 501506, Strukturkat. Nur A
# 14
MPN: 1R12-213357-AG
SURROUND-BAUGRUPPE, HINTERER BILDSCHIRM
Strukturkat. Nur A
aus £1.042,71
aus £1.042,71
# 15
MPN: 1R12-630092-AT
KÖRPERSEITE, RECHTS
Strukturkat. Nur A
aus £1.854,22
aus £1.854,22
# 16
MPN: 1R12-630091-AT
KÖRPERSEITE, LINKS
Strukturkat. Nur A
aus £1.854,22
aus £1.854,22
# 17
MPN: 1R12-162366-AB
STREBE, UNTERES LADECK, HINTEN
Strukturkat. Nur A
# 18
MPN: 1R12-631206-AJ
PANELSCHÜRZE, RECHTS
Strukturkat. Nur A
# 19
MPN: 1R12-631207-AJ
PANELSCHÜRZE, LINKS
Strukturkat. Nur A
# 20
MPN: 1R12-160332-AJ
GEBUNDENE MONOCOQUE-BAUGRUPPE
Bis V 500515+500522-525, Strukturkat. Nur A
# 20
MPN: 3R12-165714-AA
GEBUNDENE MONOCOQUE-BAUGRUPPE
Von V 500516-21+526 bis zu (V) 500820, Strukturkat. Nur A
# 20
MPN: 3R12-165714-AB
GEBUNDENE MONOCOQUE-BAUGRUPPE
Von V 500821 bis TBA, Strukturkat. Nur A
# 20
MPN: 3R12-165714-AC
GEBUNDENE MONOCOQUE-BAUGRUPPE
Von V TBA bis (V) 501400, Strukturkat. Nur A
# 20
MPN: 3R12-165714-AD
GEBUNDENE MONOCOQUE-BAUGRUPPE
Aus V 501401, Strukturkat. Nur A
# 21
MPN: 1R12-160584-AE
PANEL ASSY TANK SCHER
Strukturkat. Nur A
# 22
MPN: 1R12-160590-AF
PANEL-UNTERSITZSCHERE, RECHTS
Strukturkat. Nur A
aus £158,62
aus £158,62
# 23
MPN: 1R12-160591-AF
PANEL-UNTERSITZSCHERE, LINKS
Strukturkat. Nur A
aus £158,62
aus £158,62
# 24
MPN: 700170
SCHRAUBE, FLG, M8 X 16
Strukturkat. Nur A
# 25
MPN: 1R12-161115-AB
PANEL, ZUGANG ZUM TANKSENDER
aus £17,64
aus £17,64
# 26
MPN: 1R12-161114-AA
DICHTUNG, ZUGANG ZUM TANKSENDER
aus £3,42
aus £3,42
# 27
MPN: 700211
SCHRAUBE, M6 X 14
# 28
MPN: 1R12-630288-AK
VERKLEIDUNG, HINTERER TEIL INNEN, RECHTS
Strukturkat. Nur A
aus £220,81
aus £220,81
# 29
MPN: 1R12-630289-AK
VERKLEIDUNG, HINTERER TEIL INNEN, LINKS
Strukturkat. Nur A
aus £220,81
aus £220,81
# 30
MPN: 1R12-631029-AC
VERKLEIDUNG, HINTERES TEIL AUSSEN, LINKS
Strukturkat. Nur A
aus £4.196,14
aus £4.196,14
# -
-
KRAFTSTOFFEINFÜLLBEHÄLTER
Teil der Platte komplett, hinteres äußeres Viertel, links, Strukturkat. Nur A
# 31
MPN: 1R12-630090-AF
VERKLEIDUNG, HINTERES TEIL AUSSEN, RECHTS
Strukturkat. Nur A
aus £3.145,33
aus £3.145,33
# 32
MPN: 1R12-784198-AA
ZIERLEISTE, DACHSEITE, RECHTS
Strukturkat. Nur A
# 33
MPN: 1R12-784199-AA
ZIERLEISTE, DACHSEITE, LINKS
Strukturkat. Nur A
# 34
MPN: 1R12-161128-AE
Mutternplatte, Türscharnier oben, rechts
Strukturkat. Nur A
aus £46,70
aus £46,70
# 34
MPN: 1R12-161129-AE
Mutternplatte, Türscharnier oben, links
Strukturkat. Nur A
aus £46,70
aus £46,70
# -
-
MA300 STRUKTURELLER PLEXUS-KLEBER, 500ML
Kann zur Kunststoffreparatur verwendet werden
# -
-
DICHTMITTEL SIKAFLEX 221 UNIPAK, 400ML
Karosserie-Dichtmittel abwischen
# -
-
DOW GS PRO SCHAUMSTOFFDOSE, 750ML
Körperhöhlenschaum
# -
-
KLEBSTOFF BETAMAT 2700, 580ML
Strukturkat. Nur A
# -
-
BETAMATE 2096 200ML KARTUSCHE, 200ML
Strukturkat. Nur A
# -
-
BETAPRIME 5404, 250ML
Strukturkat. Nur A
# -
-
ZYMOLWACHS Z503, 16OZ (473ML)
Endprodukt
# -
-
ZYMOL-FELDGLASUR CS1993, 8OZ
Endprodukt
# -
-
KLEBSTOFF 7222/9323, 150ML
Struktureller Aluminiumklebstoff, Struktur-Kat. Nur A
# -
-
BETAWIPE VP 4604, 250ML
# -
-
KLEBSTOFF-ASHLAND PLIOGRIP 7770/660, 660ML
Vanquish-Crashstruktur, Strukturkat. Nur A
# -
-
BETACLEAN 3900, 1LTR
# -
-
STORM SCHWARZ TINTER
Vorgemischt, Mindestbestellmenge 2 l
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 TEILEDIAGRAMM")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASZIEN & VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) MITTELKONSOLE UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) TÜRZARGEN & BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) ANSAUGKRÜMMER UND DROSSELKLAPPEN TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) GESCHIRRE TEILEDIAGRAMM")
