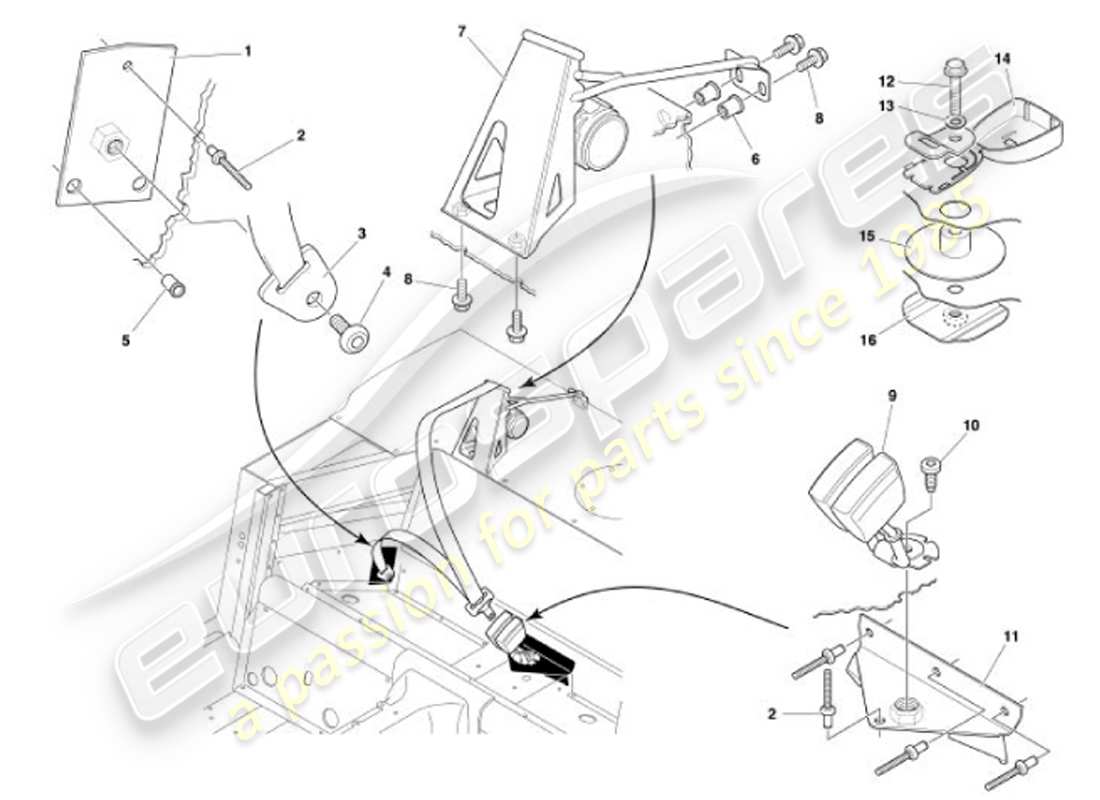

7.7B2 - Sicherheitsgurte hinten
Aston Martin Vanquish (2001) Rear Seat Belts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-161420-AB
Mutternplatte, hintere Sicherheitsgurte außen
# 2
MPN: 699277
MONOBOLT, 1/4
# 3
MPN: 1R12-743251-AA
Sicherheitsgurt, Aufroller, hinten
aus £590,11
aus £590,11
# 4
-
SCHRAUBE, TORX HD, 7/16 UNF
Teil der Sicherheitsgurtaufroller-Baugruppe
# 5
MPN: 699799
RISS, M8
aus £0,47
aus £0,47
# 6
MPN: 699274
RISS, M8
aus £0,47
aus £0,47
# 7
MPN: 1R12-162362-AA
RETRAKTORHALTERUNG UCD, RH
# 7
MPN: 1R12-162363-AA
RETRAKTORHALTERUNG UCD, LINKS
# 8
MPN: 700615
BOLZEN, M8X16, PILOT
aus £2,99
aus £2,99
# 8
MPN: 700223
BOLZEN, FLG, M8X25
# 9
MPN: 1R12-743632-AA
HINTERE SCHNALLE, SICHERHEITSGURT
aus £177,02
aus £177,02
# 10
-
SCHRAUBE, TORX HD, M12
Teil der hinteren Schnallenbaugruppe
# 11
MPN: 1R12-160950-AD
MUTTERPLATTE, MITTE
# 12
MPN: 1R12-833737-AA
BOLZEN, 5/16 UNC X 1 3/4
Australien
aus £3,71
aus £3,71
# 13
MPN: 80-84919
Scheibe
Australien
# 14
MPN: 80-85842
KINDERHALTER-KIT UND ABDECKUNG
Australien
aus £41,96
aus £41,96
# 15
MPN: 1R12-833772-AA
PLATTENBAUGRUPPE, KINDERGURT, OBEN
Australien Bis zu (V) 501285
aus £21,66
aus £21,66
# 15
MPN: 4R12-833772-AA
PLATTENBAUGRUPPE, KINDERGURT, OBEN
Australien Von (V) 501286 2+0
aus £32,73
aus £32,73
# 15
MPN: 4R12-833772-AA
PLATTENBAUGRUPPE, KINDERGURT, OBEN
Australien Von (V) 501286 2+2
aus £32,73
aus £32,73
# 16
MPN: 1R12-833773-AA
PLATTENBAUGRUPPE, KINDERHALTERUNG, UNTEN
Australien Bis zu (V) 501285
aus £13,73
aus £13,73
# 16
MPN: 4R12-833773-AA
PLATTENBAUGRUPPE, KINDERHALTERUNG, UNTEN, LINKS
Australien Von (V) 501286 2+2
aus £14,04
aus £14,04
# 16
MPN: 4R12-836216-AA
PLATTENBAUGRUPPE, KINDERHALTERUNG, UNTEN, RECHTS
Australien Von (V) 501286 2+0
aus £14,04
aus £14,04
# 16
MPN: 4R12-836216-AA
PLATTENBAUGRUPPE, KINDERHALTERUNG, UNTEN, RECHTS
Australien Von (V) 501286 2+2
aus £14,04
aus £14,04
# -
-
NUT, NYLOC, M8
Australien Von (V) 501286 2+0
# -
-
NUT, NYLOC, M8
Australien Von (V) 501286 2+2
# -
-
SCHRAUBE, FLG, M8X50
Australien Von (V) 501286 2+0
# -
-
SCHRAUBE, FLG, M8X50
Australien Von (V) 501286 2+2
# -
-
SCHRAUBE, NR. 8X25 CSK HD ERHÖHT
Australien
# -
-
Scheibe, M6, GROSSER AD, SCHWARZ
Australien
