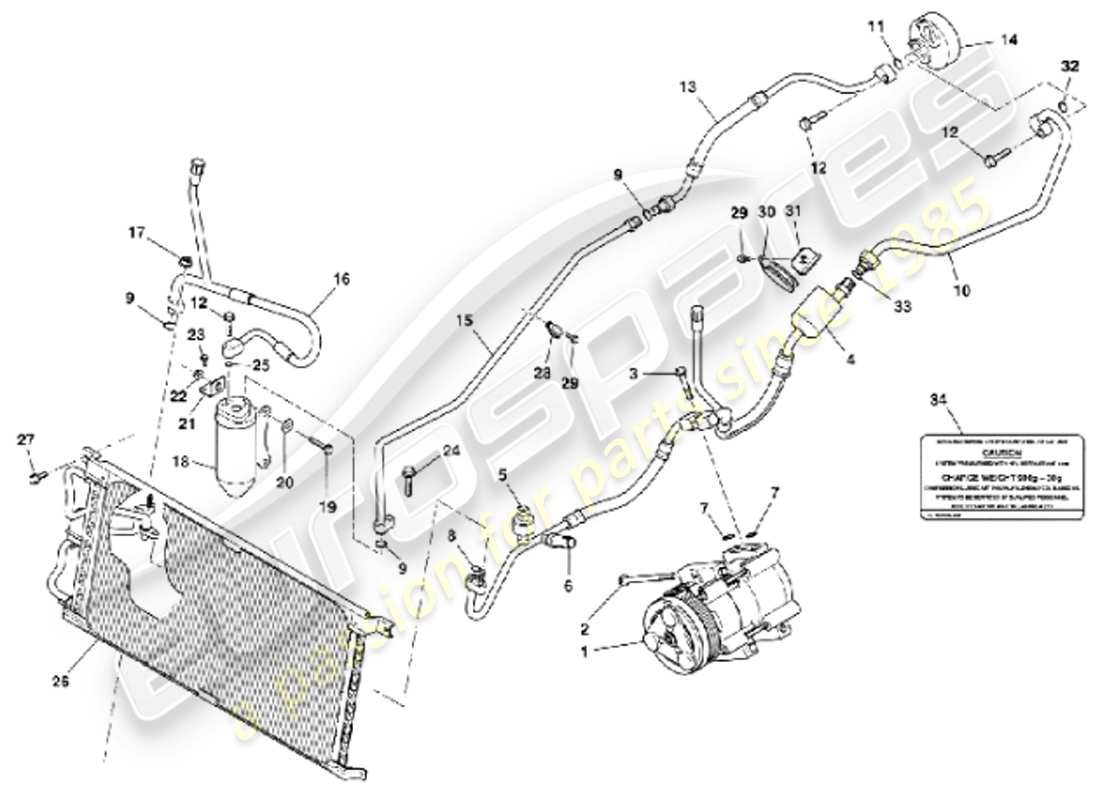

8.1 - Einbau im Motorraum
Aston Martin Vanquish (2001) Engine Compartment Installation Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 5R13-19D629-AA
KOMPRESSOR UND KUPPLUNG – KLIMAANLAGE
aus £622,30
aus £622,30
# 2
MPN: 700097
BOLZEN, FLG, M8X110
aus £4,32
aus £4,32
# 3
-
SCHRAUBEN
Rohrbaugruppe zum Kompressor
# 4
MPN: 1R12-892851-AC
SCHLAUCHBAUGRUPPE, SAUG-/AUSLASSLEITUNG
Ersetzung
Ersetzung
# 5
MPN: 1R12-89-10192
SCHALTERBAUGRUPPE A/C, HOCHDRUCK
aus £188,47
aus £188,47
# 6
MPN: 1R12-89-10193
A/C-Schalter, abgeschaltet
aus £141,48
aus £141,48
# 7
MPN: 700554
O-RING
aus £0,47
aus £0,47
# 8
MPN: 697410
O-RING
# 9
MPN: 700279
O-RING
aus £2,56
aus £2,56
# 10
MPN: 1R12-892850-AA
ROHRBAUGRUPPE, SAUGLEITUNG, EVAP
aus £631,57
aus £631,57
# 11
MPN: 700278
O-RING
# 12
MPN: 699083
BOLZEN, FLG, M6X30
aus £0,47
aus £0,47
# 13
MPN: 1R12-892848-AC
SCHLAUCHBAUGRUPPE, FLÜSSIGKEITSLEITUNG, EVAP
aus £59,89
aus £59,89
# 14
MPN: 1R12-830791-AA
KLIMAANLAGE, MODIFIZIERT
# 15
MPN: 1R12-892849-AA
ROHRBAUGRUPPE, FLÜSSIGKEITSLEITUNG, TROCKNER
aus £89,45
aus £89,45
# 16
MPN: 1R12-890719-AC
ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER
aus £63,56
aus £63,56
# 16
MPN: 5R13-19D719-AA
ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER
Besiege S V12 von (V) 501506
aus £107,80
aus £107,80
# 16
MPN: 5R13-19972-AA
ROHRBAUGRUPPE, KONDENSATOR ZUR A/C-EINHEIT
Besiege S V12 von (V) 501506
aus £495,36
aus £495,36
# 17
MPN: 697781
MUTTER, FLG, M6
aus £0,47
aus £0,47
# 18
MPN: 89-85238
RECEIVER-TROCKNER
aus £246,62
aus £246,62
# 19
MPN: 700145
BOLZEN, FLG, M6X30
# 20
MPN: 694567
Scheibe, M6X18X0.9
aus £0,47
aus £0,47
# 21
MPN: 1R12-891405-AA
HALTERUNG, EMPFÄNGERTROCKNER
aus £19,70
aus £19,70
# 22
MPN: 700098
MUTTER FLG, M6
# 23
-
SCHRAUBEN
# 24
MPN: 700122
SCHRAUBE, FLG, M6X25
# 25
MPN: 700278
O-RING
# 26
MPN: 89-85239
KONDENSATOR
aus £1.592,72
aus £1.592,72
# 26
MPN: 4G4H-19710-AB
KONDENSATOR
Besiege S von (V) 501506
# -
-
OBERE HALTERUNG, KONDENSATOR
Besiege S von (V) 501506
# -
-
UNTERE HALTERUNG, KONDENSATOR
Besiege S von (V) 501506
# 27
MPN: 700606
SCHRAUBE, FLG, M6X12
Kondensator zum Kühler
aus £0,47
aus £0,47
# -
-
Scheibe, M6X18 ODX0.9 THK
# 28
MPN: 699634
P-CLIP
aus £1,34
aus £1,34
# 29
MPN: 700211
SCHRAUBE, FLG, M6X14
# 30
MPN: 700026
P-CLIP
aus £1,28
aus £1,28
# 31
MPN: 1R12-892870-AA
HALTERUNG, ROHR, KOMPRESSORSAUGUNG
# 32
MPN: 700279
O-RING
aus £2,56
aus £2,56
# 33
MPN: 700280
O-RING
aus £2,79
aus £2,79
# 34
MPN: 97-123155-AA
ETIKETT, INFORMATIONEN ZUR KLIMAANLAGE
aus £5,22
aus £5,22
# -
-
DEFLEKTORSCHILD
# -
-
CLIP, ROHR, DOPPELT
# -
-
TÜLLE, SILIKON
# -
-
TÜLLE
# -
-
TÜLLE, LADEPUNKT
# -
-
SCHRAUBEN- UND Scheibe BAUGRUPPE, M6X16 SEMS
# -
-
PAG-ÖL-FARBSTOFF
# -
-
KONDENSOR/PAS-KÜHLER KOMPL
Autos aus dem Nahen Osten
# -
-
SCHRAUBE, FLG, M6X16
Autos aus dem Nahen Osten
# -
-
Scheibe, 25MM OD
Autos aus dem Nahen Osten
# -
-
DICHTUNG, KONDENSATOR UNTEN
Autos aus dem Nahen Osten
# -
-
KÜHLER OBEN DICHTEN
Autos aus dem Nahen Osten
# -
-
DICHTUNG KÜHLER, LINKS
Autos aus dem Nahen Osten
# -
-
DICHTUNG, KONDENSATOR UNTEN
Besiege S von (V) 501506
