1.8 - Motorlager

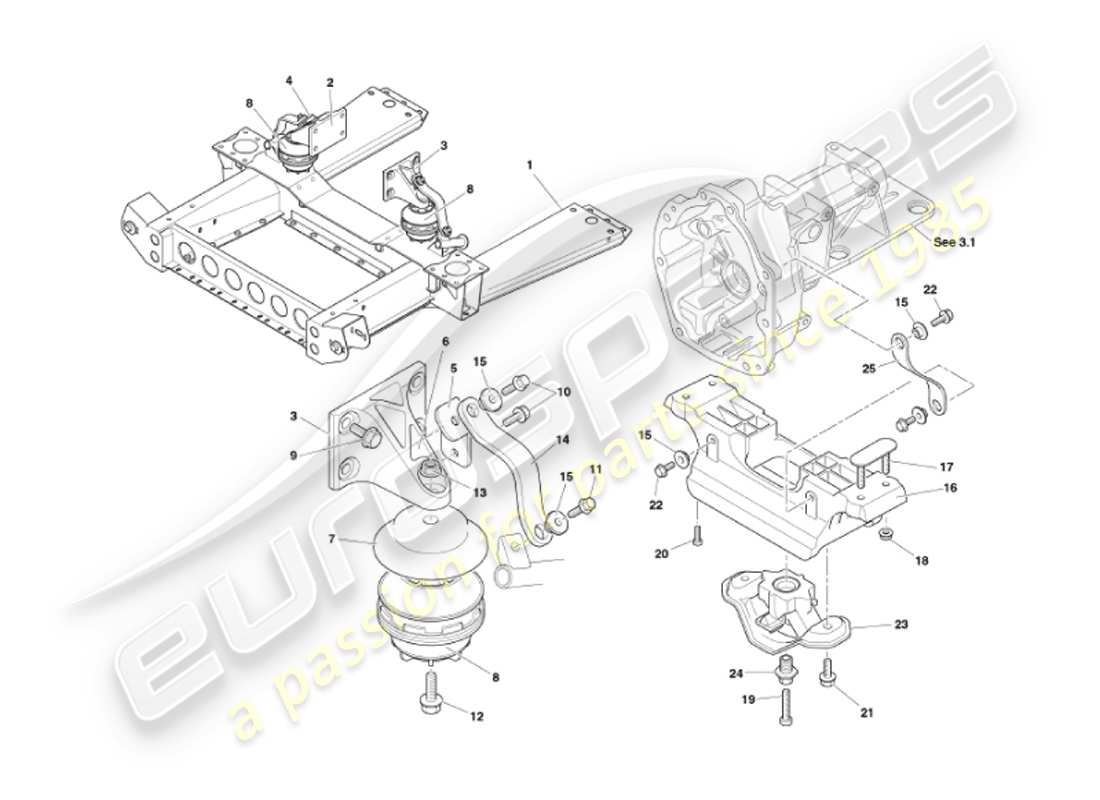

Aston Martin Vanquish (2002) Engine Mountings Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-21-10697
Motorhalterung, Baugruppe
aus £6.925,84
aus £6.925,84
# 2
MPN: 4R13-6030-AA
STÜTZE, MOTOR VORN, RECHTS
aus £94,22
aus £94,22
# 3
MPN: 4R13-6031-AB
STÜTZE, MOTOR VORN, LINKS
aus £98,64
aus £98,64
# 4
MPN: 4R13-6F070-AA
HALTERUNG, KONTROLLBAND, RECHTS
# 5
MPN: 4R13-6F070-BA
HALTERUNG, KONTROLLBAND, LINKS
# 6
MPN: 4R13-6H018-AA
NUTPLATTE, CHECKGURT
# 7
MPN: 1R12-86-10007
HITZESCHILD, MOTORHALTERUNG
aus £101,80
aus £101,80
# 8
MPN: 1R12-104284-AA
HYDRAMOUNT
aus £668,19
aus £668,19
# 9
MPN: 699841
SCHRAUBE, FLG, M10X30
aus £11,59
aus £11,59
# 9
MPN: 700964
SCHRAUBE, FLG, M10X30
Besiege S von (V) 501506
# 10
MPN: 699836
SCHRAUBE, FLG, M8X22
aus £11,47
aus £11,47
# 11
MPN: 700123
SCHRAUBE, FLG, M8X20
# 12
MPN: 701011
SCHRAUBE, FLG, M10X35
aus £0,47
aus £0,47
# 13
MPN: 699838
MUTTER, FLG, M10
# -
-
LOCTITE 242
# 14
MPN: 1R12-102316-AA
CHECKGURT
aus £22,13
aus £22,13
# 15
MPN: 1R12-102317-AB
KNOPF, CHECKRIEMEN
aus £8,13
aus £8,13
# 16
MPN: 1R12-100678-AE
Getriebequerträger
aus £3.474,00
aus £3.474,00
# 17
MPN: 1R12-102304-AB
STUDPLATTE, GETRIEBEQUERTRÄGER
aus £11,99
aus £11,99
# 18
MPN: 700124
MUTTER, FLG, M8
# 19
MPN: 699839
SCHRAUBE, TORX, M10X46
aus £0,93
aus £0,93
# 20
MPN: 699840
SCHRAUBE, M8X25 PAN
# 21
MPN: 699841
SCHRAUBE, FLG, M10X30
aus £11,59
aus £11,59
# 22
MPN: 699849
SCHRAUBE, FLG, M8X30
# 23
MPN: 10-123380-AA
MOTORBEFESTIGUNG HINTEN
aus £287,83
aus £287,83
# 24
MPN: 1R12-103825-AA
BOLZEN, HINTERE MONTAGE, GETRIEBE
aus £28,83
aus £28,83
# 25
MPN: 1R12-104143-AA
CHECKGURT, QUERTRÄGER
aus £29,61
aus £29,61
# -
-
Scheibe, M8X25, GEHÄRTET
