5.4 - Handbremse

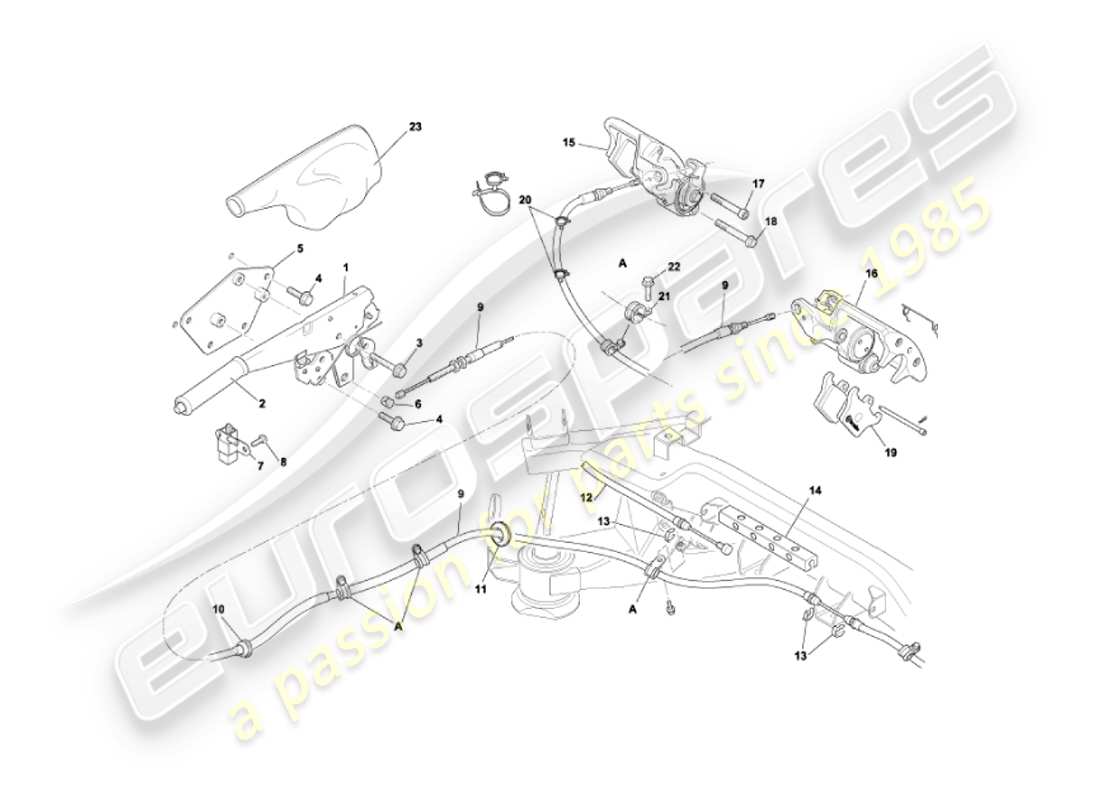

Aston Martin Vanquish (2002) Handbrake Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-302980-AB
HANDBREMSHEBELBAUGRUPPE
Rechtslenker
aus £157,38
aus £157,38
# 1
MPN: 1R12-302981-AB
HANDBREMSHEBELBAUGRUPPE
Linkslenker
aus £157,38
aus £157,38
# 1
MPN: 1R12-305235-AA
HANDBREMSHEBELBAUGRUPPE
Australien
aus £157,38
aus £157,38
# 2
MPN: 1R12-302928-AB
GRIFF, HANDBREMSHEBEL
# 2
MPN: 5R13-2782-AAW
GRIFF, HANDBREMSHEBEL, GETRIMMT
Besiege S von (V) 501506
aus £310,26
aus £310,26
# 3
MPN: 700151
BOLZEN, FLG, M8X45
aus £1,46
aus £1,46
# 4
MPN: 700144
SCHRAUBE, FLG, M8X20
aus £6,00
aus £6,00
# 5
MPN: 1R12-302064-AB
HALTER, HANDBREMSBEFESTIGUNG
Rechtslenker
aus £37,11
aus £37,11
# 5
MPN: 1R12-302065-AB
HALTER, HANDBREMSBEFESTIGUNG
Linkslenker
aus £37,11
aus £37,11
# 5
MPN: 1R12-305236-AA
HALTER, HANDBREMSBEFESTIGUNG
Australien
aus £108,02
aus £108,02
# 6
MPN: 30-83441
TRUNNION – HANDBREMSKABEL
Bis zu (V) 501505
aus £4,99
aus £4,99
# 6
MPN: 701625
TRUNNION – HANDBREMSKABEL
Vanquish S von (V) 501506 bis (V) wird noch bekannt gegeben
aus £0,47
aus £0,47
# 6
MPN: 6R13-5152-AA
TRUNNION – HANDBREMSKABEL
Vanquish S von (V) TBA
aus £11,63
aus £11,63
# -
-
PIVOT PIN - HANDBREMSKABEL
Besiege S von (V) 501506
# -
-
PUSH-ON-FIX – HANDBREMSKABEL
Besiege S von (V) 501506
# -
-
FETT, SCHALE RETINAX A
Besiege S von (V) 501506
# 7
MPN: 37-84687
SCHALTER, HANDBREMSE
Rechtslenker
aus £218,70
aus £218,70
# 7
MPN: 37-84688
SCHALTER, HANDBREMSE
Linkslenker
aus £210,89
aus £210,89
# 8
-
SCHRAUBEN
# 9
MPN: 1R12-30-10430
KIT, HANDBREMSKABEL
Bis zu (V) 501505 (Vor 05MY bis 05MY KABEL)
aus £413,08
aus £413,08
# -
-
KABEL, HANDBREMSE LANG
Vanquish S Von (V) 501506 bis TBA
# -
-
KABEL, HANDBREMSE
Vanquish S von (V) TBA
# -
-
KABEL, HANDBREMSE LANG
Australien
# 10
MPN: 700046
TÜLLE, 23 PLATTENLOCH
# 11
MPN: 700047
TÜLLE, 32 PLATTENLOCH
# 12
MPN: 1R12-30-10430
KABEL, HANDBREMSSATZ
Bis zu (V) 501505
aus £413,08
aus £413,08
# 12
MPN: 6R13-2853-AA
KABEL, HANDBREMSE LANG
Vanquish S von (V) 501506 bis (V) wird noch bekannt gegeben
aus £478,06
aus £478,06
# -
-
KABEL, HANDBREMSENVERLÄNGERUNG
Bei (AC-)Pegelkabeln nicht erforderlich
# 13
MPN: 700262
CLIP, FEDER, SPEZIAL
aus £3,27
aus £3,27
# 14
MPN: 1R12-304768-AC
Steigbügel, Handbremse
Bis zu (V) 501505
aus £51,65
aus £51,65
# -
-
EQUALISER, HANDBREMSE
Besiege S von (V) 501506
# -
-
HALTERUNG, HANDBREMSSATTEL
Australien
# -
-
POSITIONIERER, HANDBREMSSATTEL
Australien
# -
-
HEBEL, HANDBREMSSATTEL, RECHTS
Australien
# -
-
HEBEL, HANDBREMSSATTEL, LINKS
Australien
# -
-
SCHRAUBE, FLG, M6X16
Australien
# -
-
SCHRAUBE, M8X25
Australien
# -
-
NUT, M8X25
Australien
# -
-
ABDECKUNG UND HANDBREMSKABEL
Australien
# -
-
BREMSSATTELBAUGRUPPE, HANDBREMSE, RECHTS – STÄRKERE FEDER
Bis zu (V) 501505
# -
-
BREMSSATTELBAUGRUPPE, HANDBREMSE, RECHTS – STÄRKERE FEDER
Besiege S von (V) 501506
# -
-
FEDER, HANDBREMSE, RÜCKLAUF, RECHTS
Bis zu (V) 501505
# -
-
FEDER, HANDBREMSE, RÜCKLAUF, RECHTS
Besiege S von (V) 501506
# 15
MPN: 1R12-280214-AA
BREMSSATTELBAUGRUPPE, HANDBREMSE, RECHTS
aus £331,05
aus £331,05
# 15
MPN: 1R12-305795-AA
BREMSSATTELBAUGRUPPE, HANDBREMSE, LINKS – STÄRKERE FEDER
Bis zu (V) 501505
# 15
MPN: 1R12-305795-AB
BREMSSATTELBAUGRUPPE, HANDBREMSE, LINKS – STÄRKERE FEDER
Besiege S von (V) 501506
aus £352,86
aus £352,86
# -
-
FEDER, HANDBREMSE, RÜCKLAUF, LINKS
Bis zu (V) 501505
# -
-
FEDER, HANDBREMSE, RÜCKLAUF, LINKS
Besiege S von (V) 501506
# 16
MPN: 1R12-280213-AA
BREMSSATTELBAUGRUPPE, HANDBREMSE, LINKS
aus £426,11
aus £426,11
# 17
MPN: 1R12-303579-AA
BOLZEN, M8X65 CAP HD
Bremssattel zum Knöchel
aus £8,05
aus £8,05
# 18
MPN: 700982
BOLZEN, M10X1.5 (8.8) 80 LNG HEX HD
Bremssattel zum Knöchel
# 19
MPN: 1R12-28-10201
PAD-SATZ, HANDBREMSSATTEL, AUTO-SATZ
Federn und Stifte im Lieferumfang enthalten
Ersetzung
Ersetzung
# 20
MPN: 699789
SPRYCO TIE-WRAP DREHCLIP
aus £1,94
aus £1,94
# 21
MPN: 1R12-302186-AA
P-CLIP, 16/15
aus £2,35
aus £2,35
# 22
MPN: 699881
SCHRAUBE, FLG, M6X16
# 23
MPN: 1R12-831236-AAW
MANSCHETT, HANDBREMSHEBEL, RECHTS
aus £472,42
aus £472,42
# 23
MPN: 1R12-831237-AAW
MANSCHETT, HANDBREMSHEBEL, LINKS
aus £472,42
aus £472,42
# 23
MPN: 1R12-835344-AAW
MANSCHETT, HANDBREMSHEBEL
Australien
# -
-
VERSTÄRKUNG, HANDBREMSKANAL
Australien
# -
-
ABZEICHEN, Aston Martin
Australien
# -
-
P-CLIP
Rechtslenker
# -
-
P-CLIP
Linkslenker
# -
-
SCHRAUBE, FLG, M6X16
Rechtslenker
# -
-
SCHRAUBE, FLG, M6X16
Linkslenker
# -
-
TÜLLE, BLANKING
