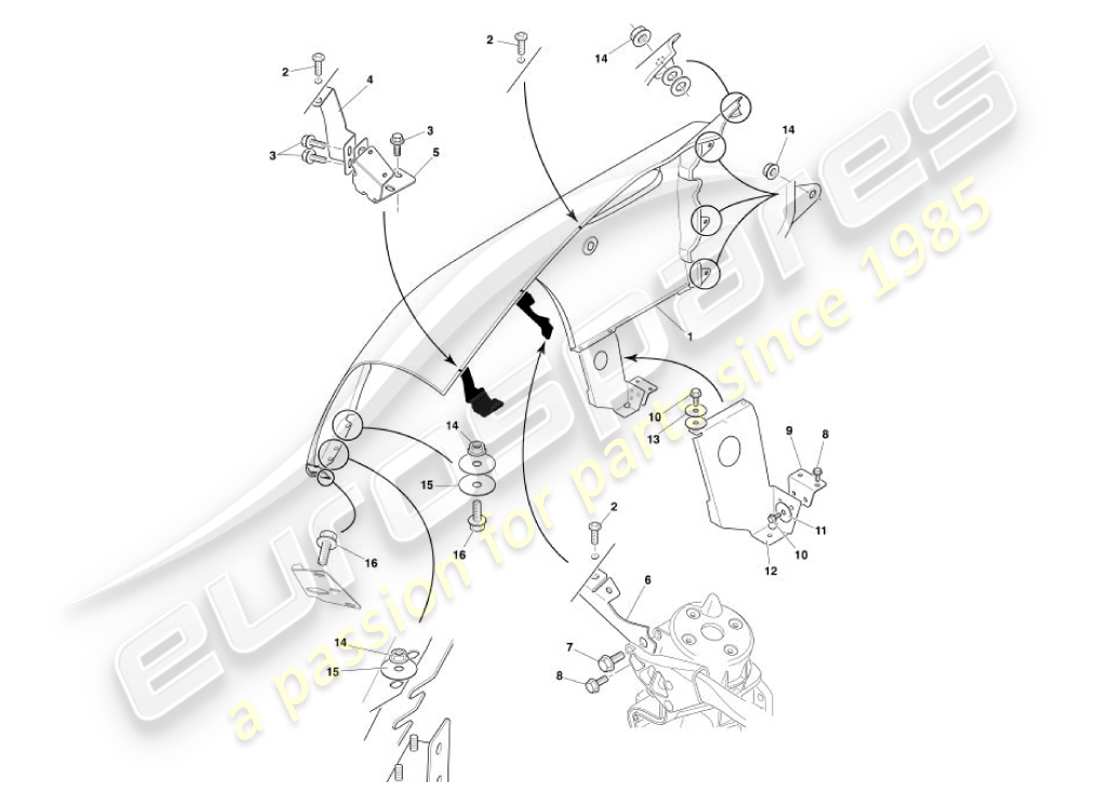

7.1G - Vordere Kotflügel
Aston Martin Vanquish (2002) Front Wings Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-631026-AJ
VERKLEIDUNG, VORDERER KOTFLÜGEL, RECHTS
# 1
MPN: 1R12-631027-AJ
VERKLEIDUNG, VORDERER KOTFLÜGEL, LINKS
# 2
MPN: 700273
TORX-SCHRAUBE UND Scheibe KOMPL
Bis zu (V) 501505
# -
-
SCHRAUBE M6X28
Besiege S von (V) 501506
# 3
MPN: 700133
SCHRAUBE, FLG, M6X16
# 4
MPN: 1R12-632224-AF
HALTERUNG, FENDER-VORDERSTÜTZE, RECHTS
aus £35,53
aus £35,53
# 4
MPN: 1R12-632225-AF
HALTERUNG, FENDER-VORDERSTÜTZE, LINKS
aus £11,85
aus £11,85
# 5
MPN: 1R12-632476-AD
HALTERUNG, STRUKTUR AN KOTFLÜGEL, RECHTS
aus £27,76
aus £27,76
# 5
MPN: 1R12-632477-AD
HALTERUNG, STRUKTUR AN KOTFLÜGEL, LINKS
aus £26,75
aus £26,75
# 6
MPN: 1R12-632222-AB
HALTERUNG, FENDER-MITTENSTÜTZE, RECHTS
aus £32,76
aus £32,76
# 6
MPN: 1R12-632223-AB
HALTERUNG, FENDER-MITTENSTÜTZE, LINKS
aus £18,92
aus £18,92
# -
-
MUTTER, FLG, M6
# -
-
SCHRAUBE, PAN HD, TORX
# 7
MPN: 700224
SCHRAUBE, FLG, M8X30
aus £2,34
aus £2,34
# 8
MPN: 700250
SCHRAUBE, FLG, M6X16
# 9
MPN: 1R12-634764-AA
HALTERUNG, B-PFOSTEN, KOTFLÜGEL UND SCHWELLER, RECHTS
aus £18,19
aus £18,19
# 9
MPN: 1R12-634765-AA
HALTERUNG, B-PFOSTEN, KOTFLÜGEL UND SCHWELLER, LINKS
aus £18,19
aus £18,19
# 10
MPN: 700126
SCHRAUBE, FLG, M6X20
aus £1,77
aus £1,77
# 11
MPN: 699614
Scheibe, EDELSTAHL, 22X6.8X2
aus £10,52
aus £10,52
# -
-
C Scheibe, 20 AD X 6.4 SLOT X 1.0
# -
-
C Scheibe, 20 AD X 6.4 SLOT X 1.5
# -
-
C Scheibe, 20 AD X 6.4 SLOT X 2.0
# -
-
C Scheibe, 20 AD X 6.4 SLOT X 2.5
# -
-
C Scheibe, 20 AD X 6.4 SLOT X 0.5
# 12
MPN: 1R12-631204-AG
HALTERUNG, VORDERER KOTFLÜGEL UND SCHWELLER, RECHTS
aus £145,69
aus £145,69
# 12
MPN: 1R12-631205-AG
HALTERUNG, VORDERER KOTFLÜGEL UND SCHWELLER, LINKS
aus £60,98
aus £60,98
# 13
MPN: 697517
Scheibe, M6, GROSSES AD SCHWARZ
# 14
MPN: 697820
MUTTER, FLG, M6
# 15
MPN: 697810
Scheibe, M6X25X1.6 EDELSTAHL
# 16
MPN: 700250
BOLZEN, M6X16
# -
-
SCHRAUBE, FLG, M6X20
# -
-
Scheibe, M6, GROSSES AD SCHWARZ
# -
-
MESH, SEITENENTLÜFTUNG, RECHTS
# -
-
MESH, SEITENENTLÜFTUNG, LINKS
# -
-
HALTERUNG, SCHÜRZEUNTERSTÜTZUNG
