2.8 - Abgas-Bypass-System

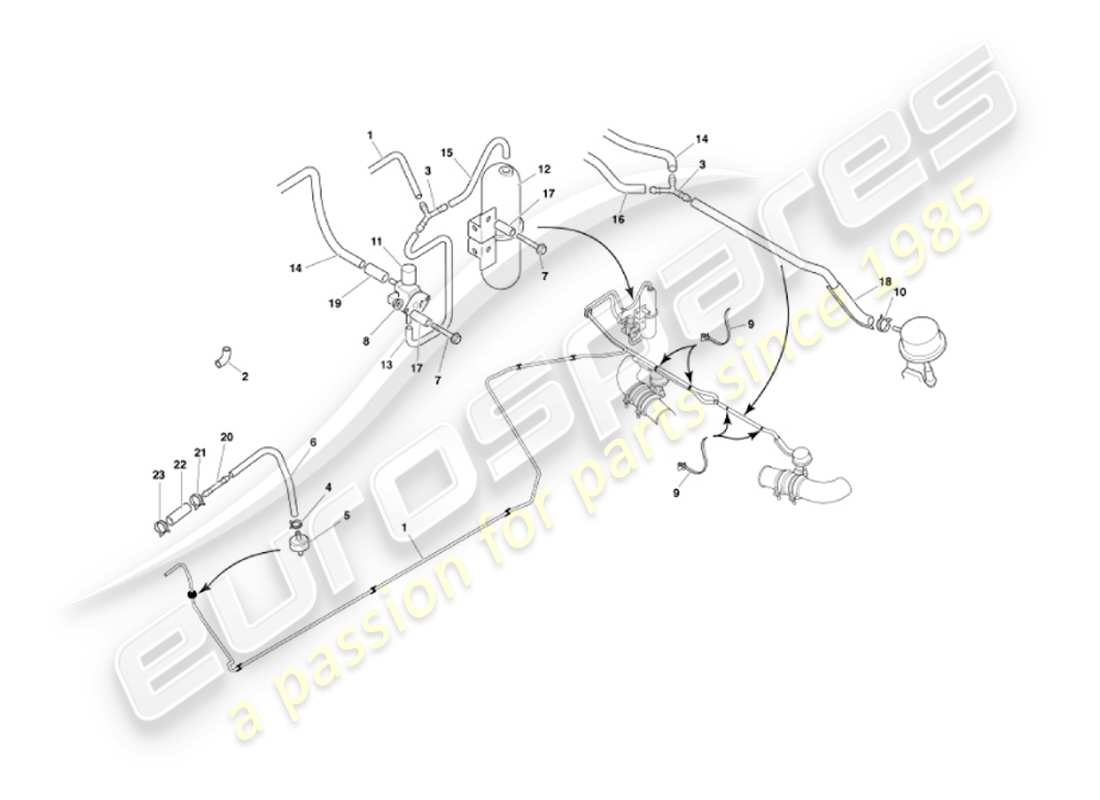

Aston Martin Vanquish (2003) Exhaust By-pass System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-353792-AD
UNTERDRUCKSCHLAUCH, KOMPL. MOTORVAC ZUM RÜCKSCHLAGVENTIL
aus £133,87
aus £133,87
# 2
MPN: 1R12-353808-AA
VAKUUMSCHLAUCH, ANSCHLUSS MOTORVAKUUM
# 3
MPN: 1R12-352967-AA
Y-STÜCK, AUSPUFF-BYPASSROHR
aus £1,68
aus £1,68
# 4
MPN: 699805
CLIP, SCHLAUCH 10 DIA
# 5
MPN: 1R12-353794-AA
NRV-SCHALLDÄMPFER-BYPASS
# 6
MPN: 699804
Schlauch
# 7
MPN: 699754
SCHRAUBE, M5X40
aus £0,47
aus £0,47
# 8
MPN: 697470
NUT, NYLOC, M5
aus £0,47
aus £0,47
# 9
MPN: 699653
CLIP
aus £0,47
aus £0,47
# 10
MPN: 1R12-352471-AA
CLIP, FEDER
# 11
MPN: 1R12-353798-AA
MAGNETVENTIL, MODIFIZIERT
aus £99,43
aus £99,43
# 12
MPN: 89-84150
TANK, VAKUUM
aus £58,14
aus £58,14
# 13
MPN: 1R12-351808-AF
VAC-SCHLAUCH, AUSPUFF-BYPASS, MAGNETVLV ZUM PUMPEN-T-STÜCK
aus £23,47
aus £23,47
# 14
MPN: 1R12-351811-AH
VAC-SCHLAUCH, AUSPUFF-BYPASS, MAGNET-ZU-VENTIL-T-STÜCK
aus £29,43
aus £29,43
# 15
MPN: 1R12-351812-AE
VAC-SCHLAUCH, AUSPUFF-BYPASS, VAC-RES ZUM PUMPEN-T-STÜCK
aus £18,06
aus £18,06
# 16
MPN: 1R12-351813-AE
VAC-SCHLAUCH, AUSPUFF-BYPASS, MAGNET-ZU-GAS-VLV, RH
aus £32,60
aus £32,60
# 17
MPN: 1R12-353934-AA
ABSTANDSHALTER
aus £3,15
aus £3,15
# 18
MPN: 1R12-351857-AE
VAC-SCHLAUCH, AUSPUFF-BYPASS, MAGNET-ZU-GAS-VLV, LINKS
aus £21,07
aus £21,07
# 19
MPN: 1R12-353805-AA
VAKUUMSCHLAUCH, MOTORVAKUUM ZUM Y-STÜCK
# 20
MPN: 700179
ANSCHLUSS IN DER LINIE
# 21
MPN: 700180
CLIP, FEDER
# 22
MPN: 700181
SCHLAUCH, 7MM IDX50MM LANG
# 23
MPN: 700182
CLIP, FEDER
# -
-
KABELBINDER
