6.3 - Scheibenwischer

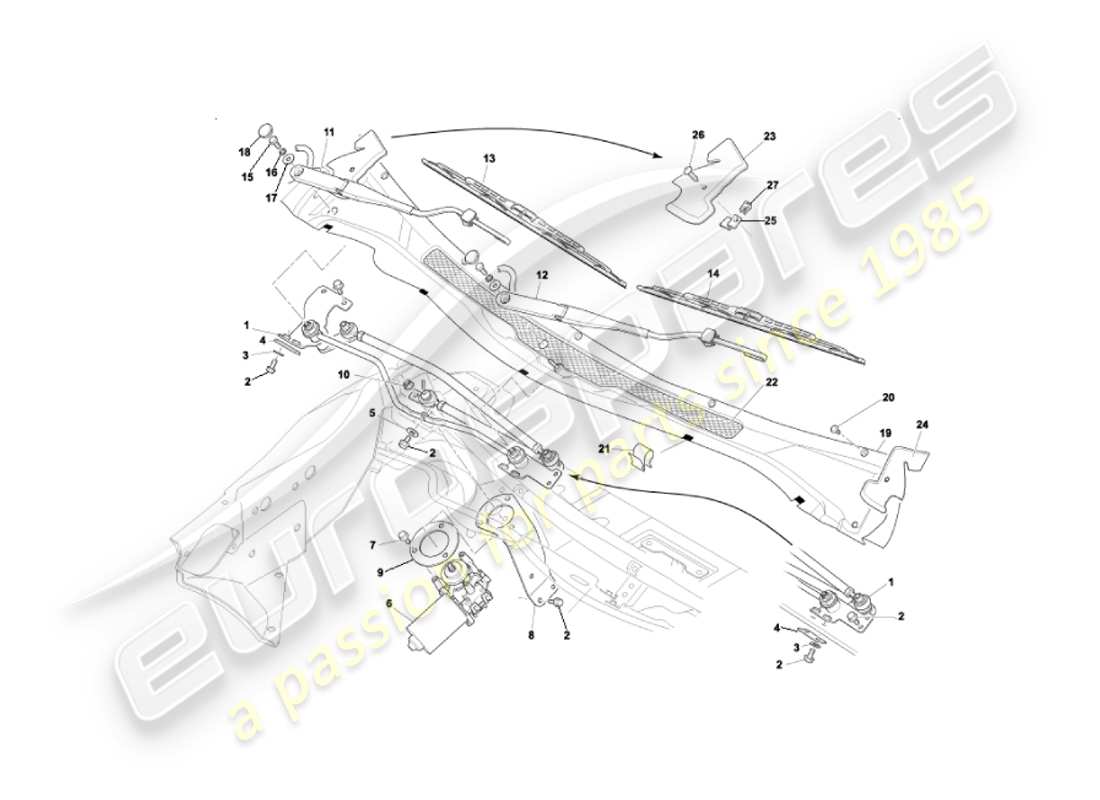

Aston Martin Vanquish (2003) Windscreen Wipers Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-370169-AG
WISCHERMECHANISMUS
Rechtslenker
# 1
MPN: 1R12-370883-AG
WISCHERMECHANISMUS
Linkslenker
# 2
MPN: 700606
SCHRAUBE, FLG, M6X12
aus £0,47
aus £0,47
# 2
MPN: 700607
SCHRAUBE, FLG, M6X20
aus £0,47
aus £0,47
# 3
MPN: 700157
Scheibe, EINFACH, 6.4X17
# 3
MPN: 694567
Scheibe, M6X18
aus £0,47
aus £0,47
# 4
MPN: 1R12-372563-AA
MONTAGEPLATTE, WISCHER
# 5
MPN: 700157
Scheibe, EINFACH, 6.4X17
# 6
MPN: 1R12-372562-AC
WISCHERMOTOR KOMPL
aus £447,54
aus £447,54
# 7
MPN: 700158
SCHRAUBE, M6X20
# 8
MPN: 1R12-371702-AD
MONTAGEHALTERUNG, WISCHERMOTOR
# 9
MPN: 1R12-373947-AA
TRAGPLATTE, WISCHERMOTOR
# 10
-
MUTTER, WISCHERMOTORSPINDEL
Teil der Wischermotorbaugruppe
# 11
MPN: 1R12-370168-AF
Wischerarm, Fahrerseite
Rechtslenker
aus £217,31
aus £217,31
# 11
MPN: 1R12-371705-AF
Wischerarm, Fahrerseite
Linkslenker
aus £147,56
aus £147,56
# 12
MPN: 1R12-370167-AE
Wischerarm, Beifahrerseite
Rechtslenker
# 12
MPN: 1R12-371704-AF
Wischerarm, Beifahrerseite
Linkslenker
aus £147,56
aus £147,56
# 13
MPN: 1R12-374106-AB
WISCHERBLATT, FAHRER
Rechtslenker
aus £43,19
aus £43,19
# 13
MPN: 1R12-374107-AB
WISCHERBLATT, FAHRER
Linkslenker
aus £46,13
aus £46,13
# 14
MPN: 1R12-374108-AB
WISCHERBLATT, BEIFAHRER
aus £46,13
aus £46,13
# -
-
Scheibe
# -
-
Scheibe , 650MM
# 15
-
SCHRAUBEN
Teil des Wischermechanismus
# 16
-
Scheibe, FEDER
Teil des Wischermechanismus
# 17
-
Scheibe, EINFACH
Teil des Wischermechanismus
# 18
MPN: 1R12-37-10315
KAPPE, WISCHERARM
Rechtslenker
aus £3,57
aus £3,57
# 19
MPN: 1R12-782616-AJ
ABSCHLUSSPANEEL, PLENUM
Rechtslenker
aus £1.157,19
aus £1.157,19
# 19
MPN: 1R12-782617-AJ
ABSCHLUSSPANEEL, PLENUM
Linkslenker
aus £1.145,85
aus £1.145,85
# 20
MPN: 699508
BEFESTIGUNG, KIEFER
aus £0,96
aus £0,96
# 21
MPN: 699509
CLIP, KANTE
aus £0,72
aus £0,72
# 22
MPN: 1R12-782618-AC
MESH, PLENUM
RHD, Teil von Artikel 19
# 22
MPN: 1R12-782619-AC
MESH, PLENUM
Linkslenker, Teil von Artikel 19
# -
-
KLEBSTOFF, BETAMAT
# 23
MPN: 1R12-784892-AA
ENDKAPPE PLENUM, RECHTS
aus £51,83
aus £51,83
# 24
MPN: 1R12-784893-AA
ENDKAPPE PLENUM, LINKS
aus £59,37
aus £59,37
# 25
MPN: 1R12-784894-AA
HALTERUNG, ENDKAPPENSTÜTZE, RECHTS
aus £11,68
aus £11,68
# 25
MPN: 1R12-784895-AA
HALTERUNG, ENDKAPPENSTÜTZE, LINKS
aus £11,68
aus £11,68
# 26
MPN: W504262-S424
SCHRAUBE, S/T ERHÖHT HD
# -
-
BOLZEN, M6X16
Die Endkappe unterstützt das Ende des Plenums
# 27
MPN: 700040
PRESTOLE-CLIP
aus £0,47
aus £0,47
# -
-
Scheibe, EINFACH, 6.4X17
# -
-
SCHRAUBE, FLG, M6X25
# -
-
CLIP, VALEO
# -
-
ABSTANDSHALTER, WISCHERSPINDEL
