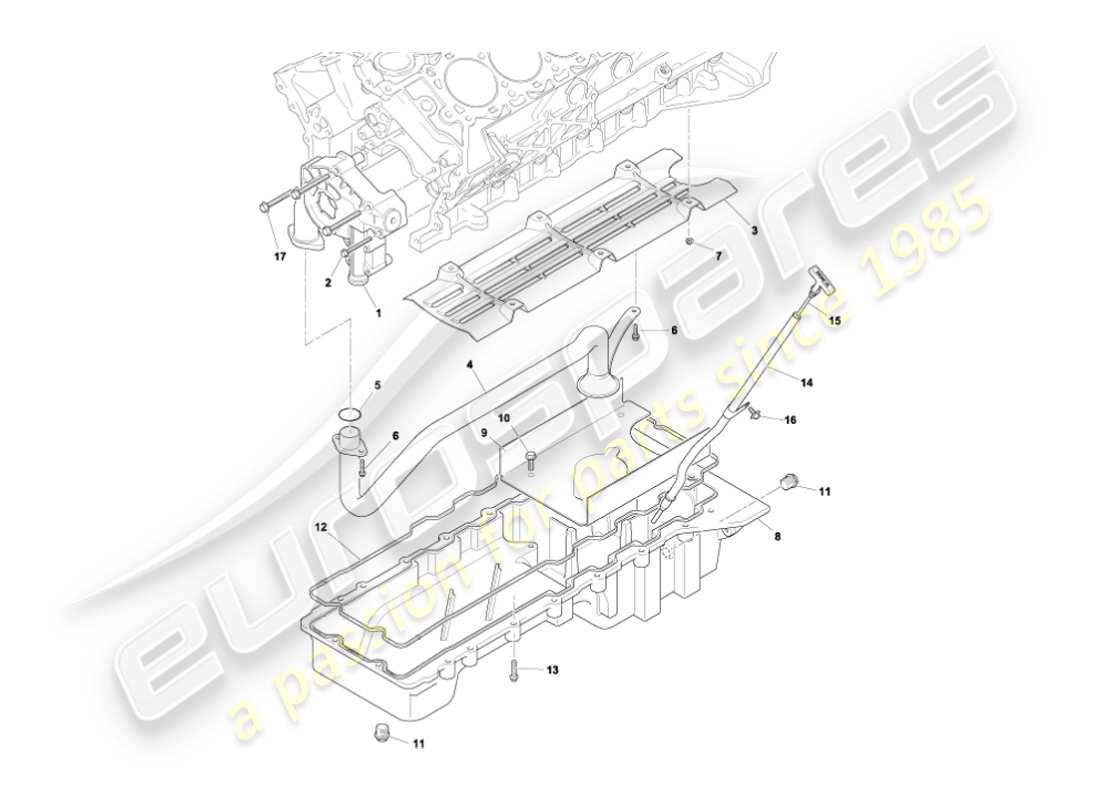

1.5 - Ölpumpe & Ölwanne
Aston Martin Vanquish (2004) Oil Pump & Sump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-04-10072
ÖLPUMPENBAUGRUPPE
# 1
MPN: 1R1E-6621-AC
ÖLPUMPENBAUGRUPPE
Besiege S von (V) 501506
# 2
MPN: 697744
BOLZEN, M6X27.5
Ölpumpe an Zylinderblock
aus £1,37
aus £1,37
# 3
MPN: 04-85377
Seitenablage
# 4
MPN: 04-85369
Ölansaugrohr-Baugruppe
aus £629,08
aus £629,08
# 5
MPN: 1R12-04-10073
O-RING
Ansaugrohr zur Ölpumpe
aus £2,79
aus £2,79
# 6
MPN: W505584-S437
BOLZEN, M6X20 PAN HD PIL 8
# 7
MPN: 697820
NUT, FLG, M6, FREE RUNNER
Windablage und Bildschirm zum Blockieren
# 8
MPN: 04-85370
ÖLWANNE KOMPL
# 9
MPN: 04-85378
SCHALLDÄMPFER, ÖLWANNE
aus £197,03
aus £197,03
# 10
MPN: N605891-S437
BOLZEN, FLG, M6X18.5
Leitblech zur Ölwanne
# 11
MPN: 697748-PK
Stopfen, Ablass, Ölwanne
PACKUNG MIT 10
Ersetzung
Ersetzung
# 12
MPN: 04-85092
DICHTUNG, ÖLWANNE
aus £64,31
aus £64,31
# 13
MPN: 699093
BOLZEN, FLG, M8X45
Sumpf zum Blockieren
# 14
MPN: 1R12-04-10074
ROHRBAUGRUPPE, ÖLSTANDSANZEIGE
aus £48,70
aus £48,70
# 15
MPN: 04-85566
ANZEIGEBAUGRUPPE, ÖLSTAND
aus £55,38
aus £55,38
# 16
MPN: 697747
SCHRAUBE UND Scheibe, M6X20, HEX FLG
aus £15,04
aus £15,04
# 17
MPN: 697750
BOLZEN, M8X70
Ölpumpe an Zylinderblock
aus £2,49
aus £2,49
# -
-
ETIKETT, MOTORÖLPEILSTAB
