2.5B - Treibstofftank

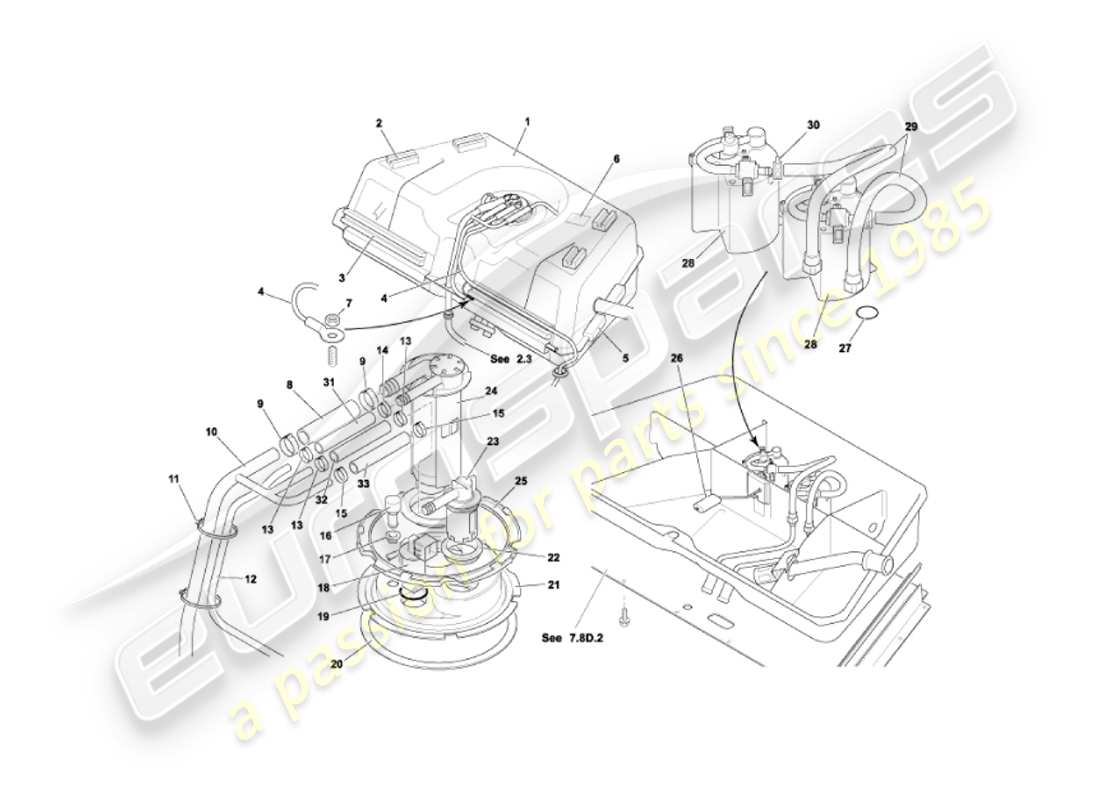

Aston Martin Vanquish (2004) Fuel Tank Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 1R12-340682-AF
KRAFTSTOFFTANKBAUGRUPPE
Bis zu (V) 501948
# -
MPN: 1R12-34-10699
KRAFTSTOFFTANKBAUGRUPPE – OHNE KRAFTSTOFFPUMPEN
Bis zu (V) 501948
aus £3.783,48
aus £3.783,48
# -
MPN: 6R13-340682-AA
KRAFTSTOFFTANKBAUGRUPPE
Von (V) 501949
aus £4.445,08
aus £4.445,08
# -
MPN: 6R13-34-10700
KRAFTSTOFFTANKBAUGRUPPE – OHNE KRAFTSTOFFPUMPEN
Von (V) 501949
aus £4.437,65
aus £4.437,65
# 1
MPN: 1R12-340132-AG
KRAFTSTOFFTANKKÖRPER
# 2
MPN: 1R12-343219-AA
UNTERSTÜTZUNG, KRAFTSTOFFTANK, OBEN
# 3
MPN: 1R12-342296-AA
UNTERSTÜTZUNG, KRAFTSTOFFTANK, OBEN/SEITIG
aus £17,96
aus £17,96
# 4
MPN: 1R12-370527-AE
Blei, Kraftstofftank
aus £110,64
aus £110,64
# 5
MPN: 1R12-342497-AB
UNTERSTÜTZUNG, KRAFTSTOFFTANK, SEITLICH
# 6
MPN: 97-81468
ETIKETT, SAUBERKEIT
aus £1,49
aus £1,49
# 7
MPN: 700116
MUTTER, FLG, M6
aus £1,15
aus £1,15
# 8
MPN: 1R12-340700-AC
SCHLAUCH, FLVV ZUM 4 WEG
Bis zu (V) 501948
# 8
MPN: 6R13-340700-AA
SCHLAUCH, FLVV ZUM 4 WEG
Von (V) 501949
# 9
MPN: 1R12-342077-AA
CLIP, SCHLAUCH -20/8
aus £3,82
aus £3,82
# 10
MPN: 1R12-341147-AD
ROHR, 4-WEGE-ANSCHLUSSBAUGRUPPE
# 11
MPN: 699209
KRAWATTE
aus £0,56
aus £0,56
# 12
MPN: 1R12-340698-AA
ROHR, FLVV-ANSCHLUSS ZUR ENTLÜFTUNG
# 13
MPN: 1R12-342075-AA
CLIP, SCHLAUCH -15/8
aus £1,32
aus £1,32
# 14
MPN: 1R12-342074-AA
CLIP, SCHLAUCH -13/8
aus £4,27
aus £4,27
# 15
MPN: 1R12-341797-AA
CLIP, SCHLAUCH -12/8
aus £0,92
aus £0,92
# 16
MPN: 1R12-343342-AA
Blindstopfen, ELF-Flansch
# 17
MPN: 1R12-34-10012
SIEGEL
# -
-
STECKER, SUMITOMO + O-RING
# 18
MPN: 1R12-34-10083
ANSCHLUSS, SUMITOMO
NSS
# 19
MPN: 1R12-34-10013
O-RING
NSS
aus £13,25
aus £13,25
# 20
MPN: 34-84300
DICHTUNGSRING, FTTP ASSY
aus £78,03
aus £78,03
# 21
MPN: 1R12-341792-AD
ELF ASSY
aus £905,35
aus £905,35
# 22
MPN: 34-85149
DICHTUNG, ÜBERROLLVENTIL
aus £62,02
aus £62,02
# 23
MPN: 34-85150
ÜBERROLLVENTIL
aus £45,86
aus £45,86
# 24
MPN: 1R12-341146-AA
VENTIL, KRAFTSTOFF FLVV
aus £140,65
aus £140,65
# 25
MPN: 34-81413
RING, VERRIEGELUNG, FTTP ASSY
aus £10,21
aus £10,21
# 26
MPN: 1R12-341159-AD
SENDEBAUGRUPPE, KRAFTSTOFFTANK
aus £150,44
aus £150,44
# 27
MPN: 34-85141
O-RING
aus £1,38
aus £1,38
# 28
MPN: 1R12-341152-AA
BENZINPUMPE
aus £918,37
aus £918,37
Dieses Teil ersetzt die Teilenummer 1R12-34-10698
# 28
MPN: 1R12-34-10698
BENZINPUMPE
Kraftstoffpumpe ohne Kunststoffgehäuse
Ersetzung
Ersetzung
# 29
MPN: 1R12-341303-AC
SCHLAUCH, IM TANK
aus £45,96
aus £45,96
# 30
MPN: 1R12-342075-AA
CLIP, SCHLAUCH -15/8
aus £1,32
aus £1,32
# 31
MPN: 1R12-342095-AA
SCHLAUCH, FLVV-ENTLÜFTERANSCHLUSS
Bis zu (V) 501948
aus £82,17
aus £82,17
# 31
MPN: 6R13-342095-AA
SCHLAUCH, FLVV-ENTLÜFTERANSCHLUSS
Von (V) 501949
# 32
MPN: 1R12-340697-AA
SCHLAUCH, GRAD-VENTIL AN 4-WEGE-ANSCHLUSS
Bis zu (V) 501948
# 32
MPN: 6R13-340697-AA
SCHLAUCH, GRAD-VENTIL AN 4-WEGE-ANSCHLUSS
Von (V) 501949
# -
-
SCHLAUCH, ENTLÜFTUNG ZUM 4 WEGE-ROHR
# -
-
SCHLAUCH, KOHLENSTOFFKANISTERANSCHLUSS
Von (V) 501949
# -
-
ANPASSUNG, RAYMOND, 10MM
# -
-
VENTIL, INNERE TANKENTLÜFTUNG
# -
-
CLIP, SCHLAUCH -13/8, INNERE ENTLÜFTUNG
# -
-
KABELBAUM, KRAFTSTOFFPUMPE, (INTERN)
# -
-
O-Ring, Kraftstoffgeber-Anschluss
# -
-
CLIP, KRAFTSTOFFSENDER-ANSCHLUSS
# -
-
SENSOR, KRAFTSTOFFTANKDRUCK
# -
-
DICHTUNG, TANKDRUCKSENSOR
# -
-
CLIP, FEDER
# -
-
KLEMME, SCHLAUCH
# -
-
KLEMME, STUFENLOS, 30 - 36 DIA
