3.2A - Ölkühlungsgetriebe

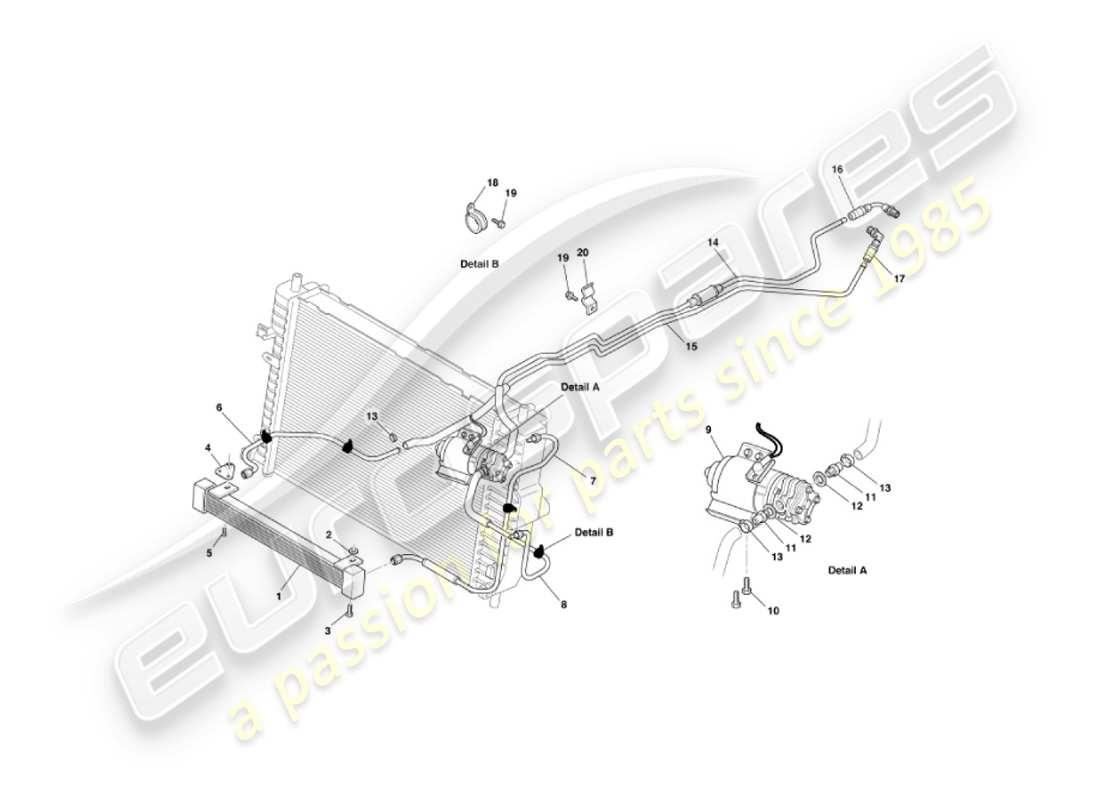

Aston Martin Vanquish (2004) Oil Cooling Transmission Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-442060-AA
MATRIX, ÖLKÜHLER, GETRIEBE
aus £1.348,17
aus £1.348,17
# -
-
KÜHLER, GETRIEBE
Autos aus dem Nahen Osten
# -
-
KÜHLERBAUGRUPPE, DIFF UND GETRIEBE
Besiege S von (V) 501506
# 2
MPN: 700150
Scheibe, EINFACH, M8
aus £0,54
aus £0,54
# 3
MPN: 700144
BOLZEN, FLG, M8X20
aus £6,00
aus £6,00
# 4
MPN: 1R12-442810-AA
HALTERUNG, MONTAGE DES GETRIEBEKÜHLERS
aus £20,17
aus £20,17
# 5
MPN: 699848
SCHRAUBE, CSK, M6X25
aus £0,47
aus £0,47
# 6
MPN: 1R12-441997-AF
ROHRBAUGRUPPE, MATRIX ZUM GETRIEBE, (RÜCKLAUF)
aus £492,06
aus £492,06
# -
-
ROHR, GETRIEBEKÜHLER ZUM RÜCKLAUFROHR
Autos aus dem Nahen Osten
# 7
MPN: 1R12-444763-AA
ROHRBAUGRUPPE, KÜHLERPAKET (OBEN) BIS MATRIX
aus £55,58
aus £55,58
# 7
MPN: 1R12-441996-AF
SCHLAUCHBAUGRUPPE, KÜHLERPAKET, (OBEN) AN MATRIX
Unterer Teil von Artikel 7
aus £91,12
aus £91,12
# -
-
CLIP, SCHLAUCH AN ROHR
Unterer Teil von Artikel 7
# -
-
ROHR, KÜHLER ZUM GETRIEBEKÜHLER
Autos aus dem Nahen Osten
# 8
MPN: 1R12-441995-AE
SCHLAUCHBAUGRUPPE, PUMPE ZUM RAD-PACK, (UNTEN)
aus £218,77
aus £218,77
# 9
MPN: 32-122742-AA
ÖLPUMPE, GETRIEBEKÜHLUNG
aus £793,76
aus £793,76
# 10
MPN: 700126
SCHRAUBE, FLG, M6X20
aus £1,87
aus £1,87
# 11
MPN: 1R12-442890-AB
SCHLAUCHSTÜCK, MÄNNLICH, M14X1.5
aus £27,57
aus £27,57
# 12
MPN: 1R12-442891-AA
DOWTY-VERBUNDDICHTUNG, M14
aus £1,15
aus £1,15
# 13
MPN: 699094
CLIP, SCHLAUCH, FEDERBELASTET
aus £4,67
aus £4,67
# 14
MPN: 1R12-441994-AG
ROHRBAUGRUPPE, GETRIEBE AN PUMPE, (SAUGUNG)
aus £403,49
aus £403,49
# 15
MPN: 1R12-442719-AG
ROHRBAUGRUPPE, VERBINDUNG MIT GETRIEBE
aus £426,33
aus £426,33
# 16
MPN: 1R12-442861-AA
SCHNELLANSCHLUSSBAUGRUPPE, GETRIEBESAUGUNG
# 17
MPN: 1R12-442862-AA
SCHNELLANSCHLUSS-BAUGRUPPE, GETRIEBE-RÜCKFÜHRUNG
# 18
MPN: 694891
P-CLIP
aus £2,45
aus £2,45
# 19
MPN: 700250
SCHRAUBE, FLG, M6X16
# 20
MPN: 1R12-443287-AA
HALTERUNG, KÜHLERROHRE ZUM SUMPF
aus £88,58
aus £88,58
# -
-
BOLZEN, VENTILKÖRPERHALTERUNG
# -
-
SCHRAUBE, FLG, M8X20
# -
-
TRANSROHR, (FÜHRUNGS-)KÜHLER ZUR PUMPE
Besiege S von (V) 501506
# -
-
TRANSROHR, (RÜCKLAUF) KÜHLER AN VERBINDUNG
Besiege S von (V) 501506
# -
-
MÄNNLICH-MÄNNLICHER VERBINDER, M14X1.5 / 6 JIC
Besiege S von (V) 501506
