7.1C - Kraftstoffklappenmechanismus

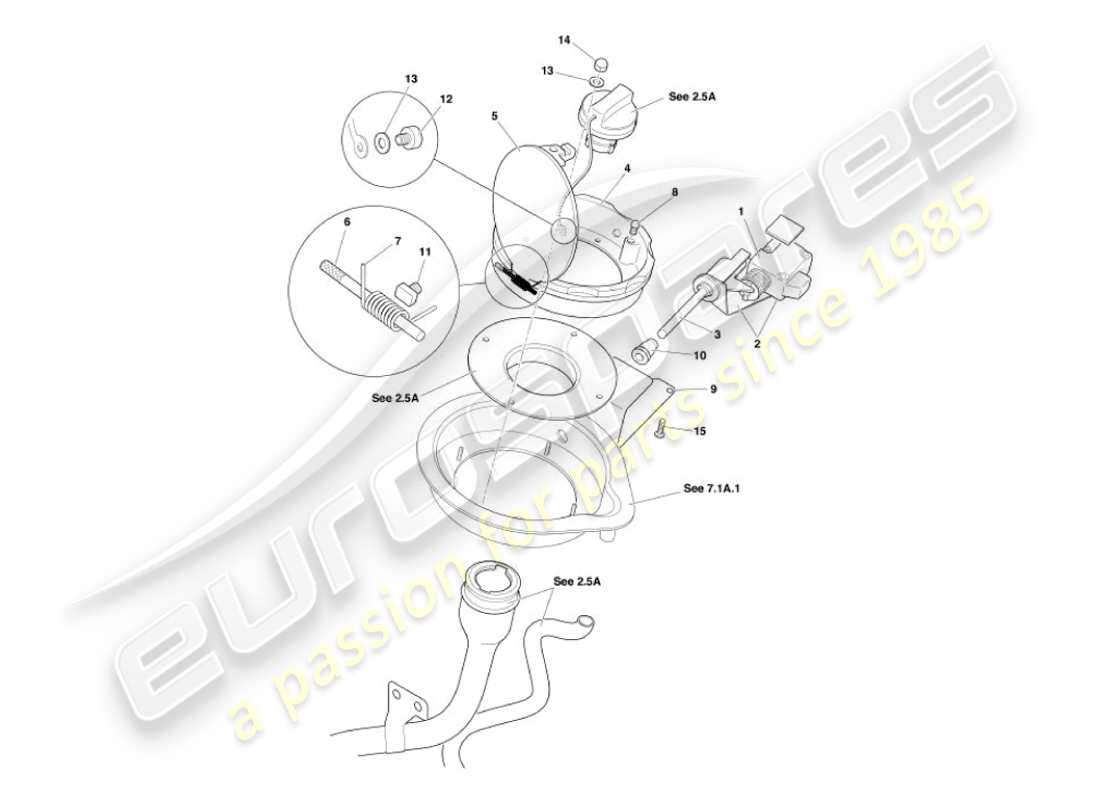

Aston Martin Vanquish (2004) Fuel Flap Mechanism Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
-
MAGNETBAUGRUPPE, KRAFTSTOFFEINFÜLLFREIGABE
Siehe Artikel 2
# 2
MPN: 1R12-68-10181
VERRIEGELUNGS- UND MAGNETBAUGRUPPE, KRAFTSTOFFEINFÜLLDECKEL
aus £206,50
aus £206,50
# 3
MPN: 1R12-341317-AD
STIFT, KRAFTSTOFFEINFÜLLFREIGABE
aus £3,79
aus £3,79
# 4
MPN: 1R12-340331-AJ
Lünette, Kraftstoffeinfüllstutzen, Chrom
aus £693,51
aus £693,51
# 5
MPN: 1R12-341319-AH
DECKEL, KRAFTSTOFFEINFÜLLSTOFF, CHROM 1
# 5
MPN: 1R12-344652-AB
DECKEL, KRAFTSTOFFEINFÜLLSTOFF, CHROM 2
# 6
MPN: 1R12-342116-AA
PIN, KRAFTSTOFFEINFÜLLSCHARNIER
aus £14,38
aus £14,38
# 7
MPN: 1R12-341356-AD
FEDER, KRAFTSTOFFEINFÜLLDECKEL
aus £8,87
aus £8,87
# 8
MPN: 1R12-343294-AA
PUFFER, KRAFTSTOFFFÜLLSTOFF
aus £1,40
aus £1,40
# 9
MPN: 1R12-341322-AE
HALTERUNG, KRAFTSTOFFEINFÜLLMAGNET-UNTERSTÜTZUNG
aus £20,20
aus £20,20
# 10
MPN: 1R12-341323-AA
DICHTUNG, KRAFTSTOFFEINFÜLLMAGNET
aus £6,00
aus £6,00
# -
-
TWISTLOCK-MUTTER
# 11
MPN: 1R12-344428-AA
Lippenanschlag, Kraftstoffeinfüllstutzen
aus £5,20
aus £5,20
# 12
MPN: 700177
KOPFSCHRAUBE, M5X6 EDELSTAHL
# 13
MPN: 699295
Scheibe, NYLON, M5
aus £0,55
aus £0,55
# 14
MPN: 699505
MUTTER, KUGELKOPF, M5 EDELSTAHL
# 15
MPN: 700608
SCHRAUBE, FLG, M5X12
# -
-
SCHAUMSTOFFPAD, 50X20X5
