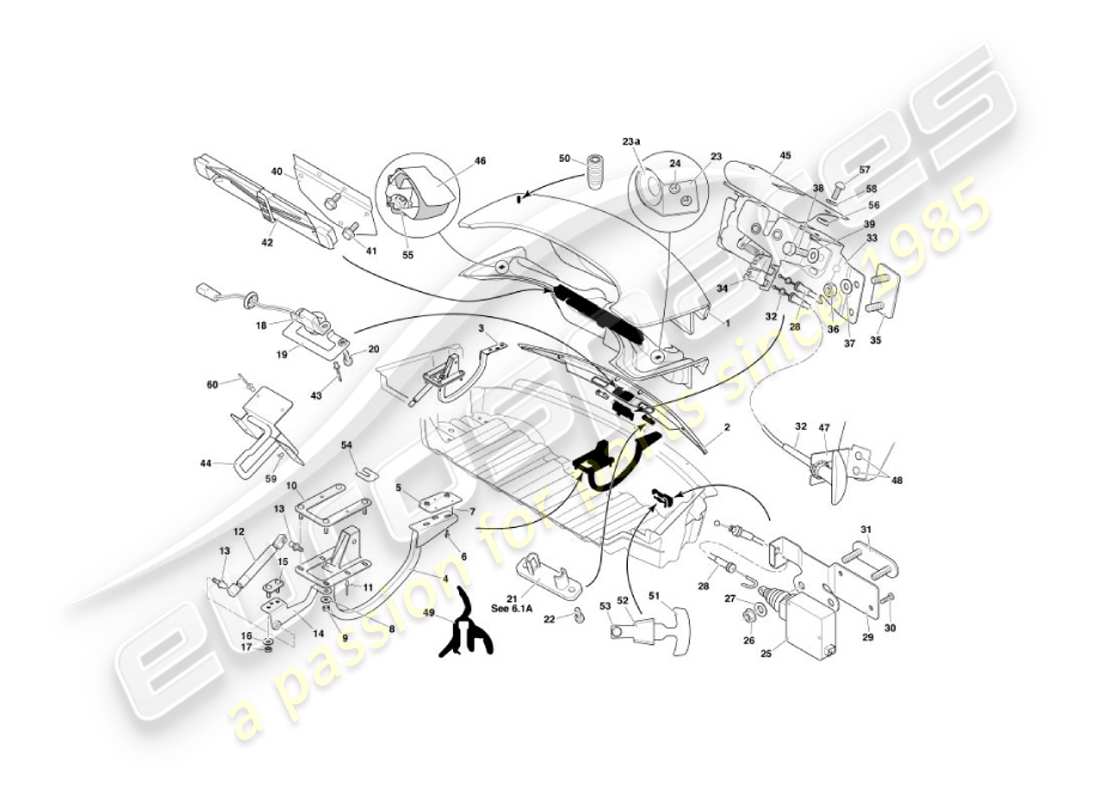

7.1H - HECKKLAPPE
Aston Martin Vanquish (2004) Trunk Lid Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-671162-AD
DECKDECKEL KOMPLETT
aus £3.058,91
aus £3.058,91
# 1
MPN: 5R13-40110-AA
DECKDECKEL KOMPLETT
Besiege S von (V) 501506
aus £4.592,20
aus £4.592,20
# 1
MPN: 5R13-40110-BB
DECKDECKEL KOMPLETT – KANADA
Besiege S von (V) 501506
# 2
MPN: 1R12-830005-AF
ABDECKUNG, KOFFERRAUMDECKEL, HELLES CHROM
Bis zu (V) 501285. Verwenden Sie 1x 4R12-830005-AA und 1x 4G43-407A74-BB
# 2
MPN: 1R12-834650-AC
Finisher, Kofferraumdeckel, satiniertes Chrom
Bis zu (V) 501285
# 2
MPN: 4R12-830005-AA
ABDECKUNG, KOFFERRAUMDECKEL, HELLES CHROM
Von (V) 501286
aus £2.096,64
aus £2.096,64
# 2
MPN: 4R12-834650-AA
Finisher, Kofferraumdeckel, satiniertes Chrom
Von (V) 501286
# 2
MPN: 5R13-13550-AB
ABSCHLUSS, KOFFERRAUMDECKEL
Besiege S von (V) 501506
aus £2.829,30
aus £2.829,30
# -
-
DICHTUNG, ABSCHLUSS, KOFFERRAUMDECKEL
Besiege S von (V) 501506
# -
-
SCHAUMSTOFFSTREIFEN, ANTI RATTLE
Besiege S von (V) 501506
# -
-
SCHRAUBE, M6X19 SQ HD, FINISHER-BEFESTIGUNG
Besiege S von (V) 501506
# -
-
MUTTER, FLG, M6, FINISHER-BEFESTIGUNG
Besiege S von (V) 501506
# -
-
Scheibe, M6X18 OD
Besiege S von (V) 501506
# -
-
KLEBEBAND, DOPPELSEITIG, FINISHER-BEFESTIGUNG
Besiege S von (V) 501506
# 3
MPN: 1R12-670814-AF
SCHARNIER, DECKEL, RECHTS
aus £163,97
aus £163,97
# 4
MPN: 1R12-670815-AF
SCHARNIERBAUGRUPPE, DECKELDECKEL, LINKS
aus £163,97
aus £163,97
# 5
MPN: 1R12-670313-AB
VERSTÄRKUNG, DECKELSCHARNIER
aus £16,38
aus £16,38
# 6
MPN: 700238
SCHRAUBE, M6X20
# 7
MPN: 699638
NIET
aus £0,47
aus £0,47
# 8
MPN: 697517
Scheibe, EINFACH, 6.4X19
# 9
MPN: 697122
NUT, NYLOC, M6
aus £0,47
aus £0,47
# 10
MPN: 1R12-674744-AB
STIFTPLATTE, DECKELSCHARNIER
# 11
MPN: 700013
NIET
aus £2,33
aus £2,33
# 12
MPN: 1R12-670813-AB
GASSTRÜTTE, DECKELDECKEL
aus £37,06
aus £37,06
# 13
MPN: 1R12-640101-AA
KUGELBOLZEN
aus £3,28
aus £3,28
# 14
MPN: 1R12-674296-AA
HALTERUNG, GASSTRÜTTE, DECKELDECKEL, RECHTS
aus £25,03
aus £25,03
# 14
MPN: 1R12-674297-AA
HALTERUNG, GASSTRÜTTE, DECKELDECKEL, LINKS
aus £25,03
aus £25,03
# 15
MPN: 1R12-671706-AB
BEFESTIGUNGSPLATTE, GASSTRÜTENHALTERUNG, LINKS
aus £12,21
aus £12,21
# 15
MPN: 1R12-671707-AB
BEFESTIGUNGSPLATTE, GASSTRÜTENHALTERUNG, RECHTS
aus £12,19
aus £12,19
# 16
MPN: 700237
Scheibe, EINFACH, 6.4X19
aus £0,66
aus £0,66
# 17
MPN: 697122
NUT, NYLOC, M6
aus £0,47
aus £0,47
# 18
MPN: 1R12-372679-AA
SCHALTER, ENTRIEGELUNG DES DECKELDECKELS
Bis zu (V) 501285
aus £42,20
aus £42,20
# 18
MPN: 4X43-32A50-AB
SCHALTER, ENTRIEGELUNG DES DECKELDECKELS
Von (V) 501286
# 19
MPN: 1R12-671742-AB
HALTERUNG, DECKEL-ENTRIEGELUNGSSCHALTER
aus £73,91
aus £73,91
# 19
MPN: 5R13-17640-AA
HALTERUNG, DECKEL-ENTRIEGELUNGSSCHALTER - VANQUISH S
Von (V) 501506 Bis zu (V) 501948
aus £11,52
aus £11,52
# 20
MPN: 700241
SCHRAUBE, M4X10 PAN TORX
# 21
MPN: 1R12-370506-AA
LAMPE, NUMMERNSCHILD
aus £52,19
aus £52,19
# 22
MPN: 700055
SCHRAUBE, M4X16 SKT BTN
aus £1,35
aus £1,35
# 23
MPN: 1R12-672641-AA
HALTERUNG, REGENSCHIRM
aus £8,47
aus £8,47
# 23a
MPN: 699302
TÜLLE
aus £69,14
aus £69,14
# 24
MPN: 700242
SCHRAUBE, TORX, M5X16 SCHWARZ
aus £0,52
aus £0,52
# 25
MPN: 1R12-67-10147
STELLANTRIEB, ENTRIEGELUNG DES DECKELDECKELS
aus £36,95
aus £36,95
# 26
MPN: 697122
NUT, NYLOC, M6
aus £0,47
aus £0,47
# 27
MPN: 700236
Scheibe, FLACH, 6.4X12
aus £0,47
aus £0,47
# 28
MPN: 1R12-67-10149
KABEL ZUM STELLANTRIEB
aus £13,24
aus £13,24
# 29
MPN: 1R12-222418-AD
HALTERUNG, VERRIEGELUNG DES STELLANTRIEBSDECKELS
aus £26,55
aus £26,55
# 30
MPN: 700243
SCHRAUBE, GEWINDEFORMUNG
aus £0,92
aus £0,92
# 31
MPN: 1R12-222628-AA
STIFTPLATTE, STELLANTRIEBSHALTERUNG
aus £46,99
aus £46,99
# 32
MPN: 1R12-672209-AD
KABEL, MANUELLE ENTRIEGELUNG, DECKELDECKEL
2 Plus 2
aus £112,86
aus £112,86
# 32
MPN: 1R12-834795-AB
KABEL, MANUELLE ENTRIEGELUNG, DECKELDECKEL
2 Plus 0
aus £111,86
aus £111,86
# 33
MPN: 1R12-222194-AG
HALTERUNG, VERRIEGELUNG DES DECKELDECKELS
aus £55,33
aus £55,33
# 33
MPN: 5R13-43200-AA
HALTERUNG, VERRIEGELUNG DES DECKELDECKELS – KANADA
Besiege S von (V) 501506
# 34
MPN: 1R12-67-10148
VERRIEGELUNG, KOFFERRAUM
aus £1.436,39
aus £1.436,39
# 35
MPN: 1R12-222195-AA
STIFTPLATTE, VERRIEGELUNGSHALTERUNG FÜR DECKELDECKEL
aus £11,99
aus £11,99
# -
-
Scheibe, M6, GROSSER AD
Wird als Abstandshalter für den Riegel verwendet
# 36
MPN: 697122
NUT, NYLOC, M6
aus £0,47
aus £0,47
# 37
MPN: 700236
Scheibe, EINFACH, 6,4X12
aus £0,47
aus £0,47
# 38
MPN: 700238
SCHRAUBE, M6X20
# 39
MPN: 700244
Scheibe, EINFACH, 6.4X19
# 40
MPN: 1R12-672657-AC
HALTER, WARNDREIECK
aus £113,17
aus £113,17
# 41
MPN: 700242
SCHRAUBE, TORX, M5X16 SCHWARZ
aus £0,52
aus £0,52
# 42
MPN: 40-85336
WARNDREIECK
# 42
MPN: 40-85857
WARNDREIECK
aus £17,64
aus £17,64
# 43
MPN: 700271
NIET
aus £0,54
aus £0,54
# 44
MPN: 1R12-672417-AC
STRIKER-BAUGRUPPE, DECKDECKEL
aus £89,08
aus £89,08
# 45
MPN: 1R12-833768-AB
ABDECKPLATTE, KOFFERRAUMSCHLOSS
aus £76,38
aus £76,38
# -
-
SCHRAUBE, FLG, M6X20
# -
-
NIET 3.2X8.3 ALU
# -
-
Scheibe, M4X9X0.8
# -
-
KLEBEND, ANTI-FLATTERN
# 46
MPN: 83-123578-AA
HALTERUNG, REGENSCHIRM
aus £2,01
aus £2,01
# 47
MPN: 1R12-674331-AA
HALTERUNG, MANUELLE ENTRIEGELUNG, DECKDECKEL
aus £12,36
aus £12,36
# 48
MPN: 700163
NIET
aus £0,90
aus £0,90
# -
-
ROHRSCHELLE, SELBSTKLEBEND
# 49
MPN: 1R12-770120-AB
DICHTUNG, KOFFERRAUM
aus £185,43
aus £185,43
# 50
MPN: 1X43-16C618-AC
Puffer, Kofferraumdeckel
# -
-
REGENSCHIRM, VANQUISH
# 51
MPN: 1R83-5443526-AB
NOTZIEHER, DECKDECKEL
# 52
MPN: 1R12-835157-AB
HALTERUNG, NOT-Stiefel-Entriegelung
aus £6,54
aus £6,54
# 53
MPN: 699969
R-LOK-NIET
# -
-
CLIP/BAND, MOTORHAUBENENTRIEGELUNGSKABEL AN PAS-SCHLAUCH
# -
-
SCHALTER, STIEFEL AJAR
# -
-
Lochstopfen, Kofferraum-Freigabekabel
# 54
MPN: 1R12-673964-AA
UNTERLEGSCHEIBE, DECKELDECKELSCHARNIER
aus £2,94
aus £2,94
# 55
MPN: 700242
SCHRAUBE, M5X16 TORX-PFANNE
aus £0,52
aus £0,52
# 56
MPN: 1R12-744197-AA
ABSTANDSHALTER
aus £1,46
aus £1,46
# 57
MPN: 699305
SCHRAUBE, M6X20 SKT BTN HD
aus £0,47
aus £0,47
# 58
MPN: 697517
Scheibe, M6, GROSSER AD
# 59
MPN: 700013
NIET, OVAL, STAHL
aus £2,33
aus £2,33
# 60
MPN: 700611
POP-NIET, VERSIEGELT
# -
-
TRÄGEPLATTE KOMPL., HINTEN NUMMERNSCHILD
Bundes
# -
-
TRÄGEPLATTE KOMPL., HINTEN NUMMERNSCHILD
Japan
# -
-
POP-NIET, 1/8X 5/16
Japan
# -
-
SCHRAUBE, FLG, M6X12
# -
-
GEPÄCKNETZ, KOFFERRAUM
# -
-
SCHRAUBE, NR.8X19
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2004) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2004) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2004) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2004) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2004) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2004) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2004) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2004) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2004) MITTELKONSOLE UND VERKLEIDUNG, BIS FAHRGESTELLNUMMER 501948 TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2004) MITTELKONSOLE UND VERKLEIDUNG, VIN 501949 AUF TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2004) TÜRZARGEN & BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2004) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2004) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2004) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2004) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2004) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2004) RÜCKSITZE, VIN 500516-21 + 526 AUF TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2004) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2004) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2004) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2004) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2004) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2004) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2004) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2004) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2004) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2004) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2004) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2004) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2004) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2004) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2004) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2004) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2004) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2004) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2004) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2004) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2004) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2004) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2004) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2004) ANSAUGSTUTZEN & DROSSELKLAPPE TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2004) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2004) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2004) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2004) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2004) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2004) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2004) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2004) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2004) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2004) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2004) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2004) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2004) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2004) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2004) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2004) FEDERUNG UND LENKUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2004) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2004) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2004) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2004) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2004) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2004) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2004) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2004) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2004) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2004) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2004) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2004) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2004) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2004) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2004) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2004) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2004) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2004) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2004) INSTRUMENTE UND BEDIENELEMENTE, 06MY VIN 501949 AUF TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2004) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2004) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2004) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2004) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2004) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2004) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2004) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2004) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2004) KÖRPER STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2004) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2004) UNTERBODEN 1 TEILEDIAGRAMM")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2004) UNTERBODEN 2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2004) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2004) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2004) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2004) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2004) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2004) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
