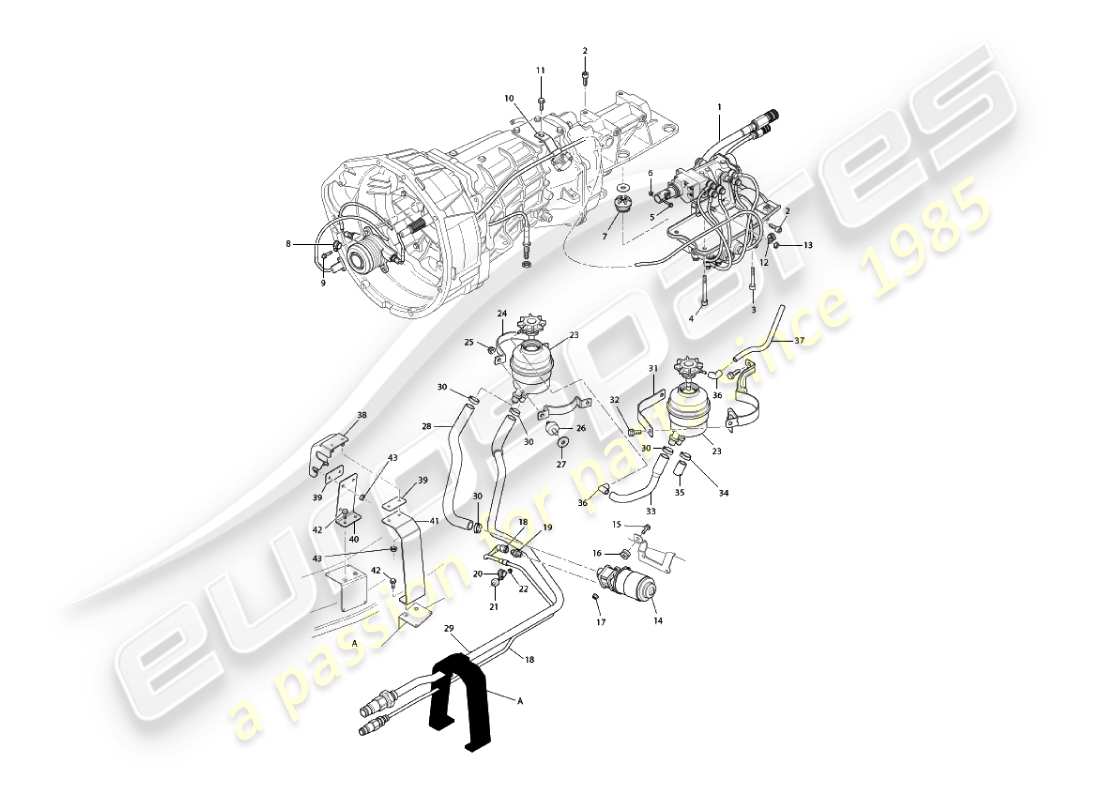

3.3 - ASM-Hydrauliksystem
Aston Martin Vanquish (2005) ASM Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
1
MPN:
4R12-41-10718
ASM-STELLANTRIEB/VERTEILER-BAUGRUPPE
aus
£12.112,05
aus
£12.112,05
#
1
MPN:
4R12-382671-AA
ASM-STELLANTRIEB/VERTEILER-BAUGRUPPE
Besiege S von (V) 501506
#
-
-
KONZENTRISCHER NEBENZYLINDER
#
2
MPN:
700250
BOLZEN, M6X16
#
3
MPN:
700151
SCHRAUBE, FLG, M8X45
aus
£1,38
aus
£1,38
#
-
-
MUTTER, FLG, M8
#
4
MPN:
700152
BOLZEN, FLG, M8X55
#
5
MPN:
700919
SCHRAUBE, M8X33 SKT-KAPPE
aus
£0,47
aus
£0,47
#
6
MPN:
700920
MUTTER, FLG, M8
aus
£2,12
aus
£2,12
#
-
-
GAITER, KARDANGELENK
#
7
MPN:
1R12-381756-AB
MONTAGEGUMMI, VENTILBLOCK
#
8
MPN:
699618
P'CLIP, 6MM
aus
£2,00
aus
£2,00
#
9
MPN:
699083
SCHRAUBE, FLG, M6X30
aus
£0,47
aus
£0,47
#
10
MPN:
1R12-382674-AA
BEFESTIGUNGSBAND, SCHLAUCH
#
11
-
SCHRAUBEN
Teil des Getriebes
#
12
MPN:
699700
P'CLIP, 8MM
aus
£1,31
aus
£1,31
#
13
MPN:
699697
MUTTER, FLG, M6, DURALOCK
aus
£1,81
aus
£1,81
#
14
MPN:
1R12-380730-AB
PUMPE, ASM
#
15
MPN:
700145
BOLZEN, FLG, M6X30
#
16
MPN:
32-80356
GUMMIHALTERUNG, ASM-PUMPE
aus
£3,31
aus
£3,31
#
17
MPN:
699854
MUTTER, FLG, M6
#
18
MPN:
1R12-381725-AG
SCHLAUCHBAUGRUPPE HD-PUMPE ZUM KIT
aus
£298,84
aus
£298,84
#
19
MPN:
1R12-382818-AB
ADAPTER ASM-PUMPE M12X1.0
aus
£40,17
aus
£40,17
#
20
MPN:
699700
P'CLIP, 8MM
aus
£1,31
aus
£1,31
#
21
MPN:
699683
ISOLATOR
aus
£5,65
aus
£5,65
#
22
MPN:
697820
MUTTER, FLG, M6
#
23
MPN:
1R12-384568-AA
RESERVOIR ASM
aus
£140,57
aus
£140,57
#
24
MPN:
1R12-381441-AB
RESERVOIRHALTERUNG
aus
£31,00
aus
£31,00
#
25
MPN:
700124
MUTTER, FLG, M8
#
26
MPN:
699685
ISOLATOR
aus
£9,98
aus
£9,98
#
27
MPN:
699681
Scheibe
#
28
MPN:
1R12-381449-AE
SCHLAUCH, BEHÄLTER ZUR PUMPE
#
29
MPN:
1R12-381729-AG
SCHLAUCHBAUGRUPPE, BEHÄLTER ZUM KIT
#
30
MPN:
699545
KLEMME, SCHLAUCHBEHÄLTER AN SATZ, 23.6 DURCHM
aus
£1,83
aus
£1,83
#
-
-
CLIP, SCHLAUCH, FEDERBELASTET
#
-
-
KLEMME, SCHLAUCH, 21 DURCHM
#
31
MPN:
1R12-384340-AA
HALTERUNG, RESERVOIR-ÜBERLAUF
#
32
MPN:
700146
SCHRAUBE, FLG, M6X14
#
33
MPN:
1R12-384430-AB
SCHLAUCH, RESERVOIR ZUM ÜBERLAUF
aus
£89,17
aus
£89,17
#
34
MPN:
699994
KLEMME, OETIKER
#
35
MPN:
1R12-384431-AA
SCHLAUCH, LEER, ASM-ÜBERLAUF
aus
£21,72
aus
£21,72
#
36
MPN:
1R12-382943-AA
ELLENBOGEN-ASM-RESERVOIR
Frühe Autos
aus
£108,49
aus
£108,49
#
37
MPN:
1R12-382942-AA
ASM-ENTLÜFTUNGSROHR
aus
£7,98
aus
£7,98
#
38
MPN:
1R12-383289-AD
HALTERUNG, HP/LP-UNTERSTÜTZUNG
Frühe Autos
aus
£26,24
aus
£26,24
#
39
MPN:
1R12-383581-AB
GUMMI-ISOLATOR
aus
£11,00
aus
£11,00
#
40
MPN:
1R12-384736-AA
HALTERUNG, ASM-UNTERSTÜTZUNG, RECHTS
Frühe Autos
#
41
MPN:
1R12-384735-AA
HALTERUNG, ASM-UNTERSTÜTZUNG, LINKS
Frühe Autos
#
41
MPN:
1R12-385777-AA
HALTERUNG, ASM-UNTERSTÜTZUNG
Spätere Autos
aus
£37,64
aus
£37,64
#
-
-
ABSTANDSHALTER, ASM-HALTERUNG, 12MM
Spätere Autos
#
-
-
P'CLIP, 16MM
Spätere Autos
#
42
MPN:
700103
SCHRAUBE, FLG, M6X12
#
43
MPN:
697820
MUTTER, FLG, M6
#
-
-
BOLZEN, M8X55
#
-
-
SENSOR, KUPPLUNGSPOSITION
#
-
-
ASM-FLÜSSIGKEIT
#
-
-
BOLZEN, HINTERE MONTAGE, GETRIEBE
Siehe Abschnitt 1.8
#
-
-
CGPS-MAGNETSENSOR-UPGRADE-KIT
#
-
-
PLCD-SENSOR-HAUPTKÖRPER
#
-
-
PLCD-MOTORDICHTUNG
#
-
-
Scheibe
#
-
-
SCHRAUBE, (CGPS-BOLZEN)
#
-
-
PLCD-MAGNETTRÄGER
#
-
-
SCHRAUBE, MAGNETTRÄGER
#
-
-
STECKER, BLENDEN
#
-
-
LINK-GURT
#
-
-
ÖL, GETRIEBE, TEXACO DEXRON 3
#
-
-
KUPPLUNGSPOSITIONSSENSOR-KIT
#
-
-
H-PLATTE
#
-
-
TEMPERATURSENSOR
