7.5A - Blende und Zierleiste

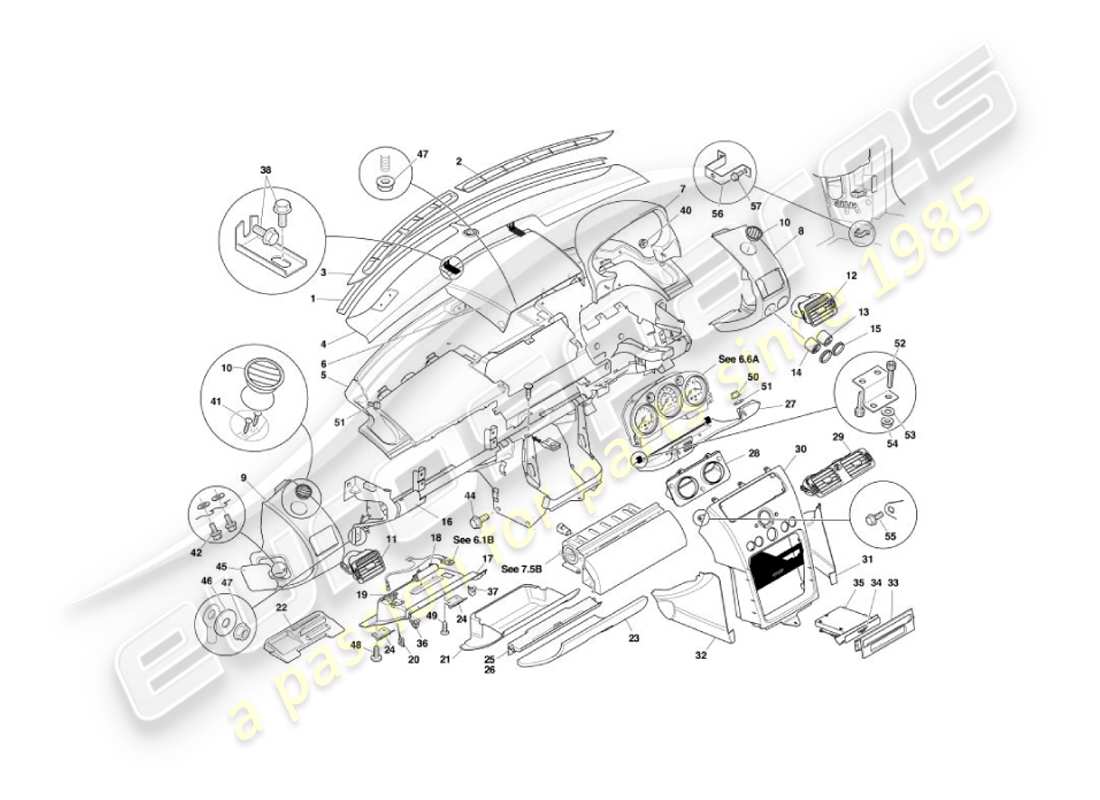

Aston Martin Vanquish (2005) Fascia & Trim Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-832814-AC
FLIP-DICHTUNG, INSTRUMENTENTAFEL AN BILDSCHIRM
aus £10,30
aus £10,30
# 2
MPN: 1R12-69-10189
ENTLÜFTUNG, BILDSCHIRM-ENTFEUCHTUNG, RH
aus £7,99
aus £7,99
# 3
MPN: 1R12-69-10190
ENTLÜFTUNG, BILDSCHIRM-ENTFEUCHTUNG, LINKS
aus £9,98
aus £9,98
# -
-
SCHAUMSTOFFDICHTUNG, ENTFEUCHTUNG ZUM SCHLAG
# -
-
FEDERBÜGEL
Entfeuchtungsöffnungen sind angebracht
# -
-
KLEBEBAND
Entfeuchtungsöffnungen sind angebracht
# 4
MPN: 1R12-832292-AEW
SCUTTLE-BAUGRUPPE, GETRIMMT
Entfeuchtungsöffnungen sind angebracht
aus £602,53
aus £602,53
# 4
MPN: 1R12-831235-AD
SCUTTLE, UNBETRIMMT
aus £159,10
aus £159,10
# -
-
HALTERUNG, SCUTTLE-TRIM-UNTERSTÜTZUNG
Befestigung der Windlaufbaugruppe
# -
-
SCHRAUBE, FLG, M6X20
Befestigung der Windlaufbaugruppe
# 5
MPN: 1R12-831362-ADW
INSTRUMENTENTAFEL KOMPL
Rechtslenker
# 5
MPN: 1R12-831363-ADW
INSTRUMENTENTAFEL KOMPL
Linkslenker
aus £1.112,54
aus £1.112,54
# -
-
SWITCH-SURROUND
Bis zu (V) 500515 + 500522-525
# -
-
SCHALTERVERKLEIDUNG, SATIN-CHROM
Ab (V) 500516-21 + 526
# 6
MPN: 1R12-832244-AAW
PANEL, OBEN MITTE, BESCHNITTEN
# 6
MPN: 6R13-832244-AAW
PANEL, OBEN MITTE, BESCHNITTEN
06MY Von (V) 501949
aus £1.762,62
aus £1.762,62
# -
-
PANEL, INSTRUMENTENHAUBE, BEENDET
Rechtslenker
# -
-
PANEL, INSTRUMENTENHAUBE, BEENDET
Linkslenker
# -
-
PANEL, INSTRUMENTENHAUBE, BEENDET
RHD 06MY von (V) 501949
# -
-
PANEL, INSTRUMENTENHAUBE, BEENDET
Linkslenker 06MY von (V) 501949
# 7
MPN: 1R12-833888-AB
PANEL, INSTRUMENTENHAUBE, UNBESCHNITTEN
Rechtslenker
# 7
MPN: 1R12-833889-AB
PANEL, INSTRUMENTENHAUBE, UNBESCHNITTEN
Linkslenker
# -
-
MUTTER, FLG, M4, SCHWARZ
Instrumentenverkleidung zum Armaturenbrett
# 8
MPN: 1R12-834240-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, RH RHD
Bis zu (V) 501105
# 8
MPN: 3R12-834240-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, RH RHD
Von (V) 501106
# 8
MPN: 5R13-C04562-BAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, RH RHD
Besiege S von (V) 501506
# -
-
Beifahrer-Endkappenschalter-Baugruppe, rechts links
Bis zu (V) 501105
# -
-
Beifahrer-Endkappenschalter-Baugruppe, rechts links
Von (V) 501106
# 8
MPN: 5R13-C04563-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, RH LHD
Besiege S von (V) 501506
aus £661,72
aus £661,72
# 9
MPN: 1R12-834241-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, LINKS LHD
Bis zu (V) 501105
aus £443,34
aus £443,34
# 9
MPN: 3R12-834241-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, LINKS LHD
Von (V) 501106
# 9
MPN: 5R13-C04562-AAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, LINKS LHD
Besiege S von (V) 501506
aus £661,72
aus £661,72
# -
-
Beifahrer-Endkappenschalter-Baugruppe, links und rechts
Bis zu (V) 501105
# -
-
Beifahrer-Endkappenschalter-Baugruppe, links und rechts
Von (V) 501106
# 9
MPN: 5R13-C04563-BAW
FAHRER-ENDKAPPENSCHALTER-BAUGRUPPE, LINKS RHD
Besiege S von (V) 501506
# -
-
SCHRAUBE, FLG, NR.8X13
Endkappen-Baugruppen anbringen
# -
-
SCHRAUBE, FLG, M6X16
Endkappen-Baugruppen anbringen
# -
-
Scheibe, M6 GROSSER AD
Endkappen-Baugruppen anbringen
# -
-
NUT, NYLOC, M8
Endkappen-Baugruppen anbringen
# 10
MPN: 1R12-834605-AA
ENTLÜFTUNG, SEITENBESCHLAG
aus £4,67
aus £4,67
# 11
MPN: 1R12-834259-AA
ENTLÜFTUNG, LINKS
aus £143,84
aus £143,84
# 12
MPN: 1R12-834260-AA
ENTLÜFTUNG, RECHTS
aus £143,84
aus £143,84
# -
-
SCHRAUBE, NR.6X3/8 PAN POZI
# 13
MPN: 1R12-37-10156
SCHALTER, TASTATUR
aus £43,93
aus £43,93
# 14
MPN: 1R12-37-10157
SCHALTERBAUGRUPPE, KRAFTSTOFF-/KOFFERRAUMENTRIEGELUNG
aus £69,72
aus £69,72
# 15
MPN: 1R12-37-10158
Lünette, Bordcomputer
aus £0,83
aus £0,83
# 15
MPN: 5R13-F045H84-AAW
Lünette, Bordcomputer
Besiege S von (V) 501506
aus £105,75
aus £105,75
# 16
MPN: 1R12-831366-AL
UNTERE STRUKTUR, INSTRUMENTENTAFEL KOMPL
Rechtslenker
aus £969,58
aus £969,58
# 16
MPN: 1R12-831367-AL
UNTERE STRUKTUR, INSTRUMENTENTAFEL KOMPL
Linkslenker
aus £969,58
aus £969,58
# 17
MPN: 1R12-832813-AE
HANDSCHUHFACH-INNENKPL
Rechtslenker
aus £216,95
aus £216,95
# 17
MPN: 1R12-832812-AE
HANDSCHUHFACH-INNENKPL
Linkslenker
aus £143,87
aus £143,87
# 18
MPN: 1R12-831898-AA
DÄMPFER, HANDSCHUHFACHDECKEL
Teil von 1R12-83-10212/3
aus £4,55
aus £4,55
# 19
MPN: 1R12-831900-AA
RIEMENSCHEIBE (KABELBAUGRUPPE)
Teil von 1R12-83-10212/3
aus £11,35
aus £11,35
# 20
MPN: 1R12-834547-AA
STRING, (KABELBAUGRUPPE)
aus £3,11
aus £3,11
# 21
MPN: 1R12-830898-AD
HANDSCHUHFACH INNERE KOMPL
Rechtslenker
aus £195,51
aus £195,51
# 21
MPN: 1R12-830899-AD
HANDSCHUHFACH INNERE KOMPL
Linkslenker
aus £199,40
aus £199,40
# 22
MPN: 1R12-834534-AA
TABLETT, MULTI-TOOL-KIT
aus £34,66
aus £34,66
# 23
MPN: 1R12-832268-AEW
Handschuhfachdeckel, links, beschnitten
Linkslenker
# 23
MPN: 1R12-832269-AEW
Handschuhfachdeckel, rechts, beschnitten
Rechtslenker
# 24
MPN: 1R12-69-10350
SCHARNIER, HANDSCHUHFACH
aus £3,43
aus £3,43
# 25
MPN: 1R12-832245-AB
VERRIEGELUNG, HANDSCHUHFACH
aus £43,42
aus £43,42
# 25
MPN: 5R13-061A12-AAW
VERRIEGELUNGSGRIFF, HANDSCHUHBOX, BEENDET
Besiege S von (V) 501506
aus £222,60
aus £222,60
# -
-
ABSTANDSHALTER, HANDSCHUHFACHVERRIEGELUNG
# -
-
Scheibe, OVAL, 1 X 1/2 X 7/32
Handschuhfachverriegelung
# 26
MPN: 1R12-69-10046
Schlosszylinder, Handschuhfach
aus £63,46
aus £63,46
# -
-
SCHRAUBE, M6X20, SKT BTN FLG
Handschuhfachbefestigung
# 26
MPN: 1R12-832266-AHW
KNIESTÜTZE KOMPL., FAHRER, BESCHNITT
Rechtslenker
# 26
MPN: 1R12-832267-AHW
KNIESTÜTZE KOMPL., FAHRER, BESCHNITT
Linkslenker
aus £341,89
aus £341,89
# 27
MPN: 1R12-831252-AG
KNIESTÜTZE KOMPL., FAHRER, UNBESCHNITTEN
Rechtslenker
aus £299,72
aus £299,72
# 27
MPN: 1R12-831253-AG
KNIESTÜTZE KOMPL., FAHRER, UNBESCHNITTEN
Linkslenker
aus £276,71
aus £276,71
# -
-
Kniepolster/Handschuhfachdeckel, beschnitten
RHD Vanquish S von (V) 501506
# -
-
Kniepolster/Handschuhfachdeckel, beschnitten
LHD Vanquish S von (V) 501506
# 28
MPN: 1R12-890070-AF
ADAPTER, MITTELGESICHTSENTLÜFTUNG
aus £63,09
aus £63,09
# 29
MPN: 311298
ENTLÜFTUNG, MITTE
aus £184,04
aus £184,04
# -
-
SCHRAUBE, FLG, NR.8X9.5
Entlüftung zum Adapter
# 30
MPN: 1R12-834468-ADW
VERKLEIDUNG, MITTELKONSOLE, LACKIERT
Bis zu (V) 501285
aus £2.433,67
aus £2.433,67
# 30
MPN: 4R12-834468-AAW
VERKLEIDUNG, MITTELKONSOLE, LACKIERT
Von (V) 501286
aus £2.656,31
aus £2.656,31
# 30
MPN: 5R13-C04350-ABW
VERKLEIDUNG, MITTELKONSOLE, BEENDET
Besiege S von (V) 501506
aus £1.313,43
aus £1.313,43
# 30
MPN: 6R13-C04350-AAW
VERKLEIDUNG, MITTELKONSOLE, BEENDET
06MY Von (V) 501949
aus £1.390,32
aus £1.390,32
# 30
MPN: 1R12-835280-AAW
VERKLEIDUNG, MITTELKONSOLE, LACKIERT, IN KAROSSERIEFARBE
OPTIONAL
# 30
MPN: 1R12-835281-AAW
PANEL, MITTELKONSOLE, LACKIERT, JEDE FARBE
OPTIONAL
# -
-
NUT, SPIRE
Befestigung der Mittelkonsolenverkleidung
# -
-
SCHRAUBE, Scheibe HD, 4.2X13
Befestigung der Mittelkonsolenverkleidung
# -
-
SCHRAUBE, FLG, M6X20
Befestigung der Mittelkonsolenverkleidung
# 31
MPN: 1R12-834856-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, RECHTS
Rechtslenker
aus £114,86
aus £114,86
# 31
MPN: 1R12-834858-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, RECHTS
Linkslenker
aus £114,86
aus £114,86
# 31
MPN: 6R13-834856-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, RECHTS
06MY Von (V) 501949
aus £341,89
aus £341,89
# 32
MPN: 1R12-834857-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, LINKS
Rechtslenker
# 32
MPN: 1R12-834859-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, LINKS
Linkslenker
aus £398,94
aus £398,94
# 32
MPN: 6R13-834859-AAW
SEITENTEIL-MITTELKONSOLENSCHLIEßER, LINKS
06MY Von (V) 501949
# 33
MPN: 1R12-831982-AD
SCHALTERVERKLEIDUNG, MITTELKONSOLE
Bis zu (V) 500515 + 500522-525
aus £18,87
aus £18,87
# 33
MPN: 3R12-375518-AB
SCHALTERVERKLEIDUNG, SATIN-CHROM
Ab (V) 500516-21 + 526
aus £796,89
aus £796,89
# -
-
SURROUND, KARTENFACH
Besiege S von (V) 501506
# 34
MPN: 80-90018
ABZEICHEN, KONSOLE, Aston Martin
Bis zu (V) 500515 + 500522-525
aus £57,47
aus £57,47
# 35
MPN: 1R12-834359-AC
KARTENHALTER-SCHUBLADE, VORDERSEITE
Bis zu (V) 500515 + 500522-525
aus £73,46
aus £73,46
# -
-
Schublade, vorne, satiniertes Chrom
Von (V) 500516-21 + 526 aufwärts bis zu (V) 501285
# -
-
Schublade, vorne
Von (V) 501286
# -
-
Schublade, vorne
Besiege S von (V) 501506
# -
-
MÜNZFACH
# 36
MPN: 1R12-69-10204
VERSCHLUSSPLATTE, PASSAGIERStauraum, LINKS
aus £2,73
aus £2,73
# 37
MPN: 1R12-69-10205
VERSCHLUSSPLATTE, PASSAGIERStauraum, rechts
aus £2,73
aus £2,73
# -
-
SCHRAUBE, M4X16 PAN HD, POZI
Riegelplatte anbringen
# -
-
Scheibe, EINFACH, M4
Riegelplatte anbringen
# -
-
KIT, HANDSCHUHBOX
# 38
MPN: 700126
SCHRAUBE, FLG, M6X20
aus £1,77
aus £1,77
# 39
MPN: 700114
MUTTER, FLG, M5
aus £86,01
aus £86,01
# 40
MPN: W520410-S424
MUTTER, FLG, M4
# 41
MPN: 697495
SCHRAUBE, FLG, NR.8X13 ST
aus £0,47
aus £0,47
# 42
MPN: 700167
SCHRAUBE, FLG, M8X12
# 43
MPN: 695563
SCHRAUBE, FLG, M6X16
# 44
MPN: 700253
PATCHLOCK, FLG, M8X20
aus £0,47
aus £0,47
# 45
MPN: 1R12-834816-AAW
TÜR, SICHERUNGSKASTENABDECKUNG, BEENDET
Bis zu (V) 501105
# 45
MPN: 3R12-834816-AAW
TÜR, SICHERUNGSKASTENABDECKUNG, BEENDET
Von (V) 501106
aus £139,24
aus £139,24
# 46
MPN: 41-84347
Scheibe, M8X25 OD
aus £8,78
aus £8,78
# 47
MPN: 700130
Nuss, M8
aus £0,50
aus £0,50
# 48
MPN: 699798
SCHRAUBE, M8X16, SKT BTN FLG
aus £0,74
aus £0,74
# 49
MPN: 697495
SCHRAUBE, FLG, NR.8X13
aus £0,47
aus £0,47
# 50
MPN: 697251
MUTTER, FLG, M5
# 51
MPN: 697810
Scheibe, M6, GROSSER AD, ST STL
# 52
MPN: 700613
SCHRAUBE, FLG, M6X12
# 53
MPN: 699614
Scheibe, EINFACH, 6.8X22X2
aus £10,52
aus £10,52
# 54
MPN: 697177
MUTTER, FLG, M6
aus £0,47
aus £0,47
# 55
MPN: 700275
SCHRAUBE, Scheibe , 4.2X13
aus £0,47
aus £0,47
# -
-
ETIKETT, KINDERSICHERHEIT, AIRBAG-WARNUNG
Rechtslenker
# -
-
ETIKETT, KINDERSICHERHEIT, AIRBAG-WARNUNG
Linkslenker
# 56
MPN: 1R12-834056-AA
HALTERUNG, SEITENTEIL
# 57
MPN: 700168
SCHRAUBE, M6X12
# -
-
DICHTUNGSBAND, SELBSTKLEBENDER SCHAUM
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2005) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2005) MITTELKONSOLE UND VERKLEIDUNG, BIS FAHRGESTELLNUMMER 501948 TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2005) MITTELKONSOLE UND VERKLEIDUNG, VIN 501979 AUF TEILEDIAGRAMM")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2005) TÜRVERKLEIDUNGEN UND BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2005) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2005) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2005) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2005) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2005) RÜCKSITZE, BIS VIN 500515 + 500522-525 TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2005) RÜCKSITZE, VIN 500516-21 + 526 AUF TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2005) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2005) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2005) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2005) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2005) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2005) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2005) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2005) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2005) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2005) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2005) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2005) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2005) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2005) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2005) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2005) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2005) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2005) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2005) ANSAUGKRÜMMER UND DROSSELKLAPPEN TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2005) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2005) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2005) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2005) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2005) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2005) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2005) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2005) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2005) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2005) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2005) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2005) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2005) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2005) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2005) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2005) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2005) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2005) PEDALABDECKUNG TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2005) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2005) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2005) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2005) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2005) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2005) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTE UND BEDIENELEMENTE, 06MY VIN 501949 AUF TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2005) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2005) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2005) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2005) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2005) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2005) KÖRPER STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2005) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2005) UNTERBODEN 1 TEILEDIAGRAMM")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2005) UNTERBODEN 2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2005) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2005) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2005) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2005) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2005) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2005) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2005) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2005) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2005) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2005) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2005) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2005) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
