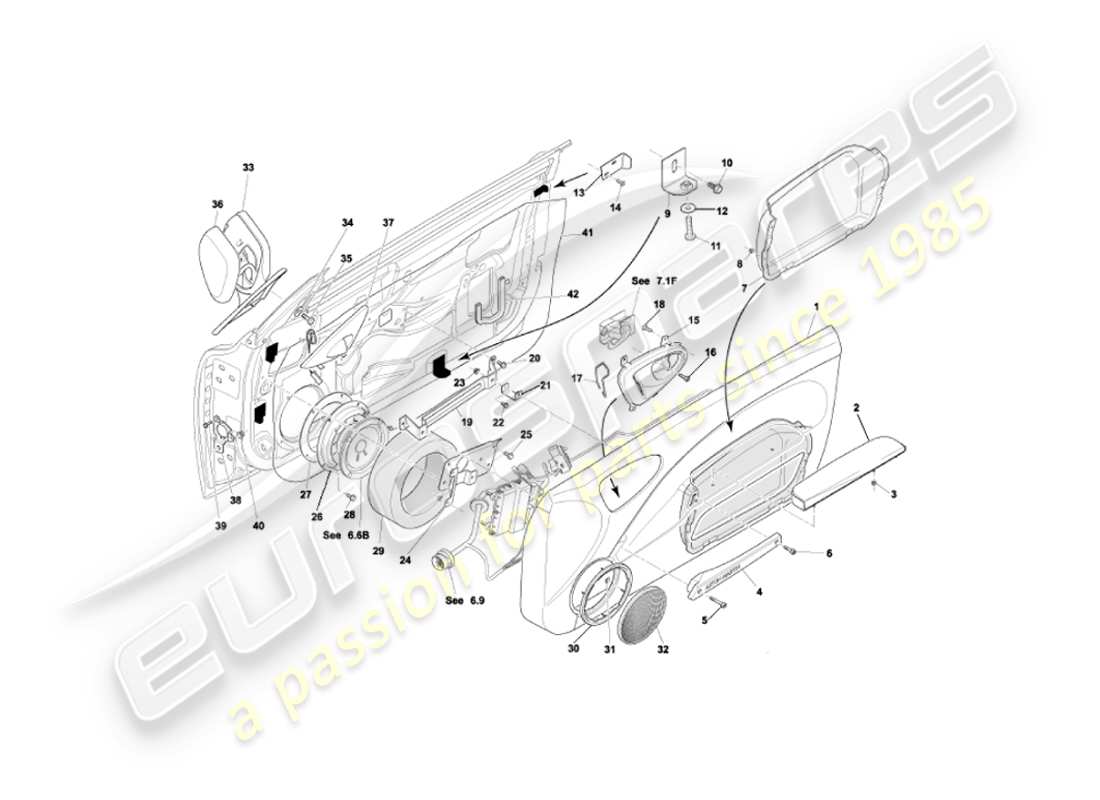

7.6B - Türverkleidungen und Beschläge
Aston Martin Vanquish (2005) Door casings and Fitings Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-831474-ABW
TÜRKASTEN, BEENDET, RECHTS
Bis zu (V) 500515 + 500522-525
aus £1.247,05
aus £1.247,05
# 1
MPN: 1R12-831475-ABW
TÜRKASTEN, BEENDET, LINKS
Bis zu (V) 500515 + 500522-525
aus £1.247,05
aus £1.247,05
# 1
MPN: 3R12-835642-AAW
TÜRKASTEN, BEENDET, RECHTS
Von (V) 500516-500521 + 526 aufwärts bis (V) 501065
aus £1.634,37
aus £1.634,37
# 1
MPN: 3R12-835643-AAW
TÜRKASTEN, BEENDET, LINKS
Von (V) 500516-500521 + 526 aufwärts bis (V) 501065
aus £1.634,37
aus £1.634,37
# 1
MPN: 3R12-835896-AAW
TÜRKASTEN, BEENDET, RECHTS
Von (V) 501066
aus £1.874,59
aus £1.874,59
# 1
MPN: 3R12-835897-AAW
TÜRKASTEN, BEENDET, LINKS
Von (V) 501066
aus £1.874,59
aus £1.874,59
# 2
MPN: 1R12-830836-AAW
ARMLEHNE, TÜR, RECHTS, BEENDET
Bis zu (V) 501065
aus £329,41
aus £329,41
# 2
MPN: 1R12-830837-AAW
ARMLEHNE, TÜR, LINKS, BEENDET
Bis zu (V) 501065
aus £337,35
aus £337,35
# 2
MPN: 3R12-835904-AAW
ARMLEHNE, TÜR, RECHTS, BEENDET
Von (V) 501066
aus £352,92
aus £352,92
# 2
MPN: 3R12-835905-AAW
ARMLEHNE, TÜR, LINKS, BEENDET
Von (V) 501066
aus £352,92
aus £352,92
# 3
MPN: 694045
MUTTER, FLÜGEL, M5
aus £0,47
aus £0,47
# -
-
Scheibe, EINFACH, M5
# 4
MPN: 1R12-834646-AB
GRIFF, TÜR, RECHTS, HELLES CHROM
Bis zu (V) 501285
aus £259,70
aus £259,70
# 4
MPN: 1R12-834647-AB
GRIFF, TÜR, LINKS, HELLES CHROM
Bis zu (V) 501285
aus £259,70
aus £259,70
# 4
MPN: 1R12-830832-AC
GRIFF, TÜR, RECHTS, SATINCHROM
Bis zu (V) 500515 + 500522-525
aus £261,68
aus £261,68
# 4
MPN: 1R12-830833-AC
GRIFF, TÜR, LINKS, SATINCHROM
Bis zu (V) 500515 + 500522-525
aus £261,68
aus £261,68
# 4
MPN: 1R12-830832-AD
GRIFF, TÜR, RECHTS, SATINCHROM
Von (V) 500516-500521 + 526 aufwärts bis (V) 501285
aus £287,42
aus £287,42
# 4
MPN: 1R12-830833-AD
GRIFF, TÜR, LINKS, SATINCHROM
Von (V) 500516-500521 + 526 aufwärts bis (V) 501285
aus £287,42
aus £287,42
# 4
MPN: 1R12-830832-AD
GRIFF, TÜR, RECHTS, SATINCHROM
Von (V) 501286
aus £287,42
aus £287,42
# 4
MPN: 1R12-830833-AD
GRIFF, TÜR, LINKS, SATINCHROM
Von (V) 501286
aus £287,42
aus £287,42
# 5
MPN: 692183
SCHRAUBE, SCKT HD M6X50
aus £1,85
aus £1,85
# 6
MPN: 1R12-834615-AA
SCHRAUBE, SCKT HD M6X30
aus £0,77
aus £0,77
# 7
MPN: 1R12-830842-AC
GEHÄUSE, UNTEN, TÜRTASCHE, RECHTS
Bis zu (V) 501065
aus £60,96
aus £60,96
# 7
MPN: 1R12-830843-AC
GEHÄUSE, UNTEN, TÜRTASCHE, LINKS
Bis zu (V) 501065
aus £60,96
aus £60,96
# 7
MPN: 3R12-830842-AA
GEHÄUSE, UNTEN, TÜRTASCHE, RECHTS
Von (V) 501066
# 7
MPN: 3R12-830843-AB
GEHÄUSE, UNTEN, TÜRTASCHE, LINKS
Von (V) 501066
aus £63,09
aus £63,09
# 8
MPN: 692314
NUT, NYLOC, M4
aus £0,47
aus £0,47
# 9
MPN: 1R12-831625-AC
MONTAGEHALTERUNG, TÜRVERKLEIDUNG
aus £7,17
aus £7,17
# 10
MPN: 700132
BOLZEN, FLG, M6X10
# 11
MPN: 700276
SCHRAUBE, FLG, M6X25
# 11
MPN: 699819
SCHRAUBE, FLG, M6X25 SKT BTN FLG
aus £1,00
aus £1,00
# 12
MPN: 700226
Scheibe, EINFACH, M6X17
aus £4,27
aus £4,27
# 13
MPN: 1R12-834000-AB
MONTAGEHALTERUNG, TÜRVERKLEIDUNG, OBEN, RECHTS
aus £152,27
aus £152,27
# 13
MPN: 1R12-834001-AB
MONTAGEHALTERUNG, TÜRVERKLEIDUNG, OBEN, LINKS
aus £6,39
aus £6,39
# 14
MPN: 698894
SCHRAUBE, NEIN 4X3/4 CSK HD, SCHWARZ
aus £0,47
aus £0,47
# 15
MPN: 1R12-832086-AB
Rosette, interner Entriegelungsgriff, Treiber
RHD Bis zu (V) 501285
aus £322,18
aus £322,18
# 15
MPN: 1R12-832087-AB
Rosette, interner Entriegelungsgriff, Treiber
Linkslenker bis zu (V) 501285
aus £322,18
aus £322,18
# 15
MPN: 1R12-832088-AB
Rosette, interner Entriegelungsgriff, Beifahrer
RHD Bis zu (V) 501285
aus £322,18
aus £322,18
# 15
MPN: 1R12-832089-AB
Rosette, interner Entriegelungsgriff, Beifahrer
Linkslenker bis zu (V) 501285
aus £322,18
aus £322,18
# 15
MPN: 4R12-832086-AA
Rosette, interner Entriegelungsgriff, Treiber
Rechtslenker von (V) 501286
aus £322,18
aus £322,18
# 15
MPN: 4R12-832087-AA
Rosette, interner Entriegelungsgriff, Treiber
Linkslenker von (V) 501286
aus £322,18
aus £322,18
# 15
MPN: 4R12-832089-AA
Rosette, interner Entriegelungsgriff, Beifahrer
Rechtslenker von (V) 501286
aus £322,18
aus £322,18
# 15
MPN: 4R12-832088-AA
Rosette, interner Entriegelungsgriff, Beifahrer
Linkslenker von (V) 501286
aus £322,18
aus £322,18
# 16
MPN: 699647
SCHRAUBE, SKT, M5X25
# 17
MPN: 1R12-832090-AA
CLIP, SCHALTERHALTERUNG
aus £5,29
aus £5,29
# 18
MPN: 700275
SCHRAUBE, Scheibe , 4.2X13 ST
aus £0,47
aus £0,47
# -
-
SCHAUMSTOFFSTREIFEN, ANTI RATTLE
# 19
MPN: 1R12-831592-AA
RAHMEN, GRIFFMONTAGE, RECHTS
aus £50,98
aus £50,98
# 19
MPN: 1R12-831593-AA
RAHMEN, GRIFFMONTAGE, LINKS
aus £50,98
aus £50,98
# 20
MPN: 700132
SCHRAUBE, FLG, M6X10
# 21
MPN: 1R12-831911-AD
ABSTANDSHALTER, GRIFFBEFESTIGUNGEN
aus £11,99
aus £11,99
# 22
MPN: 700132
BOLZEN, FLG, M6X10
# 23
MPN: 697516
MUTTER, FLG, M6
# 24
MPN: 1R12-381958-AA
HALTERUNG, TÜRMODUL RECHTS
# 24
MPN: 1R12-381959-AA
HALTERUNG, TÜRMODUL LINKS
aus £37,54
aus £37,54
# -
-
MUTTER, FLG, M4
Türmodul zur Halterung
# 25
MPN: 700132
BOLZEN, FLG, M6X10
# 26
MPN: 1R12-370421-AA
HALTERUNG, TÜRLAUTSPRECHER
aus £29,98
aus £29,98
# 27
MPN: 1R12-373560-AA
Wasserausscheider
aus £29,02
aus £29,02
# 27
MPN: 3R12-375701-AB
Wasserausscheider
Bis zu (V) 501948
aus £22,20
aus £22,20
# 27
MPN: 6R13-375701-AB
Wasserausscheider
Von(V) 501949
aus £24,33
aus £24,33
# 28
MPN: 700132
BOLZEN, FLG, M6X10
# 29
MPN: 1R12-831231-AA
SCHAUMSTOFFDICHTUNG, LAUTSPRECHER
Bis zu (V) 500515 + 500522-525
aus £10,92
aus £10,92
# 30
MPN: 1R12-830855-AB
RING, HALTERUNG, LAUTSPRECHERGITTER
Bis zu (V) 500515 + 500522-525
aus £13,07
aus £13,07
# 31
MPN: 699118
Nuss, M3
Bis zu (V) 500515 + 500522-525
aus £0,47
aus £0,47
# 32
MPN: 1R12-831232-AC
MESH-GITTER
Bis zu (V) 500515 + 500522-525
aus £28,01
aus £28,01
# -
-
MONTAGERING, TÜRLAUTSPRECHER
Von (V) 500516-21 + 526 an
# -
-
GEHÄUSE, TÜRLAUTSPRECHER, RECHTS
Von (V) 500516-21 + 526 an
# -
-
GEHÄUSE, TÜRLAUTSPRECHER, LINKS
Von (V) 500516-21 + 526 an
# -
-
SCHAUMSTOFF, GEHÄUSE, TÜRLAUTSPRECHER
Von (V) 500516-21 + 526 an
# -
-
NUT, NYLOC, M4
Von (V) 500516-21 + 526 an
# -
-
HALTEHALTER, LAUTSPRECHERGITTER
Von (V) 500516-21 + 526 an
# -
-
SCHRAUBE, NEIN 6X13
Von (V) 500516-21 + 526 an
# 33
MPN: 1R12-650150-AJ
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, RECHTS
Europa
aus £560,97
aus £560,97
# 33
MPN: 1R12-650149-AJ
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, LINKS
Europa/Australien
aus £560,97
aus £560,97
# 33
MPN: 1R12-651452-AF
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, RECHTS
USA/Kanada
aus £560,97
aus £560,97
# 33
MPN: 1R12-651453-AF
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, LINKS
USA/Kanada
aus £560,97
aus £560,97
# 33
MPN: 1R12-651866-AE
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, RECHTS
GCC
# 33
MPN: 1R12-651867-AE
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, LINKS
GCC
aus £121,96
aus £121,96
# 33
MPN: 1R12-654740-AB
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, RECHTS
Australien
# 33
MPN: 1R12-650149-AH
SPIEGEL KOMPL., RÜCKANSICHT AUSSEN, LINKS
Australien
aus £560,97
aus £560,97
# 33
MPN: 1R12-653760-AC
SPIEGELBAUGRUPPE, POWER PARK, RH
Optionales Europa
aus £637,19
aus £637,19
# 33
MPN: 1R12-653761-AC
SPIEGELBAUGRUPPE, POWER PARK, LINKS
Optionales Europa
aus £586,26
aus £586,26
# 33
MPN: 1R12-654742-AB
SPIEGELBAUGRUPPE, POWER PARK, RH
Optional USA/Kanada
aus £649,96
aus £649,96
# 33
MPN: 1R12-654743-AB
SPIEGELBAUGRUPPE, POWER PARK, LINKS
Optional USA/Kanada
aus £649,96
aus £649,96
# 33
MPN: 1R12-654570-AB
SPIEGELBAUGRUPPE, POWER PARK, RH
Optionaler GCC
aus £637,19
aus £637,19
# 33
MPN: 1R12-654571-AB
SPIEGELBAUGRUPPE, POWER PARK, LINKS
Optionaler GCC
aus £649,96
aus £649,96
# 33
MPN: 1R12-655708-AA
SPIEGELBAUGRUPPE, POWER PARK, RH
Optional Australien
aus £637,19
aus £637,19
# 33
MPN: 1R12-655707-AA
SPIEGELBAUGRUPPE, POWER PARK, LINKS
Optional Australien
aus £532,47
aus £532,47
# 33
MPN: 1R12-651226-AH
FUSSBAUGRUPPE, TÜRSPIEGEL, RECHTS
# 33
MPN: 1R12-651227-AH
FUSSBAUGRUPPE, TÜRSPIEGEL, LINKS
# 33
MPN: 37-85514
GLAS, TÜRSPIEGEL, FLACH
USA/Kanada, Australien
aus £82,44
aus £82,44
# 33
MPN: 37-85515
GLAS, TÜRSPIEGEL, KONVEX
Europa, (Australien 1off)
aus £82,44
aus £82,44
# 33
MPN: 37-85516
GLAS, TÜRSPIEGEL, KONVEX, BUNDES
USA/Kanada
aus £82,44
aus £82,44
# 33
MPN: 37-85512
GLAS, TÜRSPIEGEL, KONVEX, SAS, RH
GCC, nicht für Spiegel mit elektrischer Parkfunktion geeignet
aus £82,44
aus £82,44
# 33
MPN: 37-85513
GLAS, TÜRSPIEGEL, KONVEX, SAS, LINKS
GCC, nicht für Spiegel mit elektrischer Parkfunktion geeignet
aus £82,44
aus £82,44
# 33
MPN: 1R12-37-10693
GLAS, TÜRSPIEGEL, EG
Zur Wartung von 1R12-653760/1-AC
aus £120,44
aus £120,44
# 34
MPN: 700134
Scheibe, Türspiegelbefestigung
aus £0,47
aus £0,47
# 35
MPN: 700255
SCHRAUBE, TÜRSPIEGELBEFESTIGUNG
aus £0,47
aus £0,47
# 36
MPN: 37-85543
SPIEGELKAPPE, RECHTS
aus £48,26
aus £48,26
# 36
MPN: 37-85544
SPIEGELKAPPE, LINKS
aus £48,26
aus £48,26
# 37
MPN: 1R12-83-10558
KIT, ABDECKUNG, SPIEGELHALTERUNG, RECHTS UND LINKS
Bis zu (V) 500515 + 500522-525, mit Hochtönern. Siehe Bulletin I.PSB.2018.423
aus £711,63
aus £711,63
# 37
MPN: 1R12-83-10556
KIT, ABDECKUNG, SPIEGELHALTERUNG, RECHTS UND LINKS
Ab (V) 500516-21 + 526, weniger Hochtöner, nur Abdeckungen. Siehe Bulletin I.PSB.2018.423
aus £705,29
aus £705,29
# -
-
SCHAUMSTOFFDICHTUNG, SPIEGELFlicken
Ab (V) 500516-21 + 526
# -
-
VERKLEIDUNGSABDECKUNG, SPIEGEL-PATCH-BAUGRUPPE, RECHTS
Besiege S von (V) 501506 bis zu (V) 501948
# -
-
VERKLEIDUNGSABDECKUNG, SPIEGEL-PATCH-BAUGRUPPE, RECHTS
06MY Von (V) 501949
# -
-
VERKLEIDUNGSABDECKUNG, SPIEGELPLATZ-BAUGRUPPE, LINKS
Besiege S von (V) 501506 bis zu (V) 501948
# -
-
VERKLEIDUNGSABDECKUNG, SPIEGELPLATZ-BAUGRUPPE, LINKS
06MY Von (V) 501949
# 38
MPN: 1R12-372430-AB
HALTERUNG, TÜRKABEL, RECHTS
aus £19,19
aus £19,19
# 38
MPN: 1R12-372431-AB
HALTERUNG, TÜRGURT, LINKS
aus £19,19
aus £19,19
# 39
MPN: 700109
SCHRAUBE, FLG, M5X16
aus £0,78
aus £0,78
# 40
MPN: 700230
MUTTER, FLG, M8
aus £0,47
aus £0,47
# 41
MPN: 1R12-780129-AD
WASSERSCHUTZ, TÜRVERKLEIDUNG
aus £4,31
aus £4,31
# 42
MPN: 1R12-373994-AA
KANTENSCHUTZ, LÄNGE 260MM
aus £2,46
aus £2,46
# 43
MPN: 1R12-784156-AC
Wasserabscheider, Innentür
aus £7,21
aus £7,21
# -
-
SCHALTTAFEL, FAHRERTÜR
Siehe Abschnitt 6.6A
# -
-
SCHALTTAFEL, PASSAGIERTÜR
Siehe Abschnitt 6.6A
# -
-
EINFÜLLBLECH, TÜRVERKLEIDUNG, HINTEN, RECHTS
# -
-
EINFÜLLBLECH, TÜRVERKLEIDUNG, HINTEN, LINKS
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2005) OBERE ZIERLEISTE UND DACHHIMMEL TEILEDIAGRAMM")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2005) HECKVERKLEIDUNG, 2+0 TEILEDIAGRAMM")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2005) HECKVERKLEIDUNG, 2+2 TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2005) VORDERSITZE UND GURTE TEILEDIAGRAMM")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2005) RÜCKSITZE, BIS VIN 500515 + 500522-525 TEILEDIAGRAMM")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2005) RÜCKSITZE, VIN 500516-21 + 526 AUF TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2005) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2005) SCHALLDÄMPFUNG TEILEDIAGRAMM")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2005) TEPPICHE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2005) KOFFERRAUMVERKLEIDUNG & MATTEN TEILEDIAGRAMM")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2005) HITZEABWEISER UND -SCHILDE TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2005) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2005) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2005) STEUERMODULE TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2005) VERSCHIEDENES TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2005) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2005) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2005) ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2005) VORDERE ABDECKUNG, KETTEN UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2005) ANTRIEBSRIEMEN, SPANNER UND RIEMENSCHEIBEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2005) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2005) WASSERKÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2005) KÜHLGEBLÄSEVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2005) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2005) ELEKTRISCHE MOTORKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2005) ANSAUGKRÜMMER UND DROSSELKLAPPEN TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2005) LUFTFILTER UND MAF-SENSOREN TEILEDIAGRAMM")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFVERTEILERROHRE UND EINSPRITZDÜSEN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2005) VERDUNSTUNGSEMISSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2005) VAKUUMSYSTEM, MOTOR TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFEINFÜLLROHR TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2005) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2005) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2005) ABGAS-BYPASS-SYSTEM TEILEDIAGRAMM")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2005) ASM GETRIEBE & KUPPLUNG TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLUNGSGETRIEBE TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2005) ÖLKÜHLACHSE TEILEDIAGRAMM")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2005) ASM-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2005) DIFFERENTIALBAUGRUPPE, ANTRIEBS- UND GELENKWELLEN TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2005) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2005) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2005) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2005) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2005) BREMSKRAFTVERSTÄRKER UND -MODULATOR TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2005) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2005) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2005) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2005) PEDALABDECKUNG TEILEDIAGRAMM")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2005) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2005) AUßENLAMPEN TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2005) INNENLEUCHTEN UND -BIRNEN TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2005) SCHEIBENWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2005) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2005) KOMPONENTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2005) ELEKTRONISCHE STEUERMODULE TEILEDIAGRAMM")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTE UND BEDIENELEMENTE, 06MY VIN 501949 AUF TEILEDIAGRAMM")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2005) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2005) UNTERHALTUNG IM AUTO TEILEDIAGRAMM")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2005) BATTERIE & KABEL TEILEDIAGRAMM")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2005) RELAIS TEILEDIAGRAMM")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2005) SICHERUNGEN TEILEDIAGRAMM")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2005) GESCHIRRE TEILEDIAGRAMM")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2005) KÖRPER STRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2005) VORDERE KAROSSERIESTÜTZSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2005) UNTERBODEN 1 TEILEDIAGRAMM")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2005) UNTERBODEN 2 TEILEDIAGRAMM")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2005) FRONTAUFPRALLSTRUKTUR TEILEDIAGRAMM")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2005) KRAFTSTOFFKLAPPENMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2005) TÜREN TEILEDIAGRAMM")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2005) TÜRVERRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2005) MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2005) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2005) HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2005) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2005) KAROSSERIEBESCHLÄGE TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2005) FRONTSTOßSTANGE & SCHÜRZE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2005) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2005) GLAS & VEREDLER TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2005) TÜRGLAS & RAHMEN TEILEDIAGRAMM")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2005) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2005) BLENDE UND ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2005) MITTELKONSOLE UND VERKLEIDUNG, BIS FAHRGESTELLNUMMER 501948 TEILEDIAGRAMM")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2005) MITTELKONSOLE UND VERKLEIDUNG, VIN 501979 AUF TEILEDIAGRAMM")
